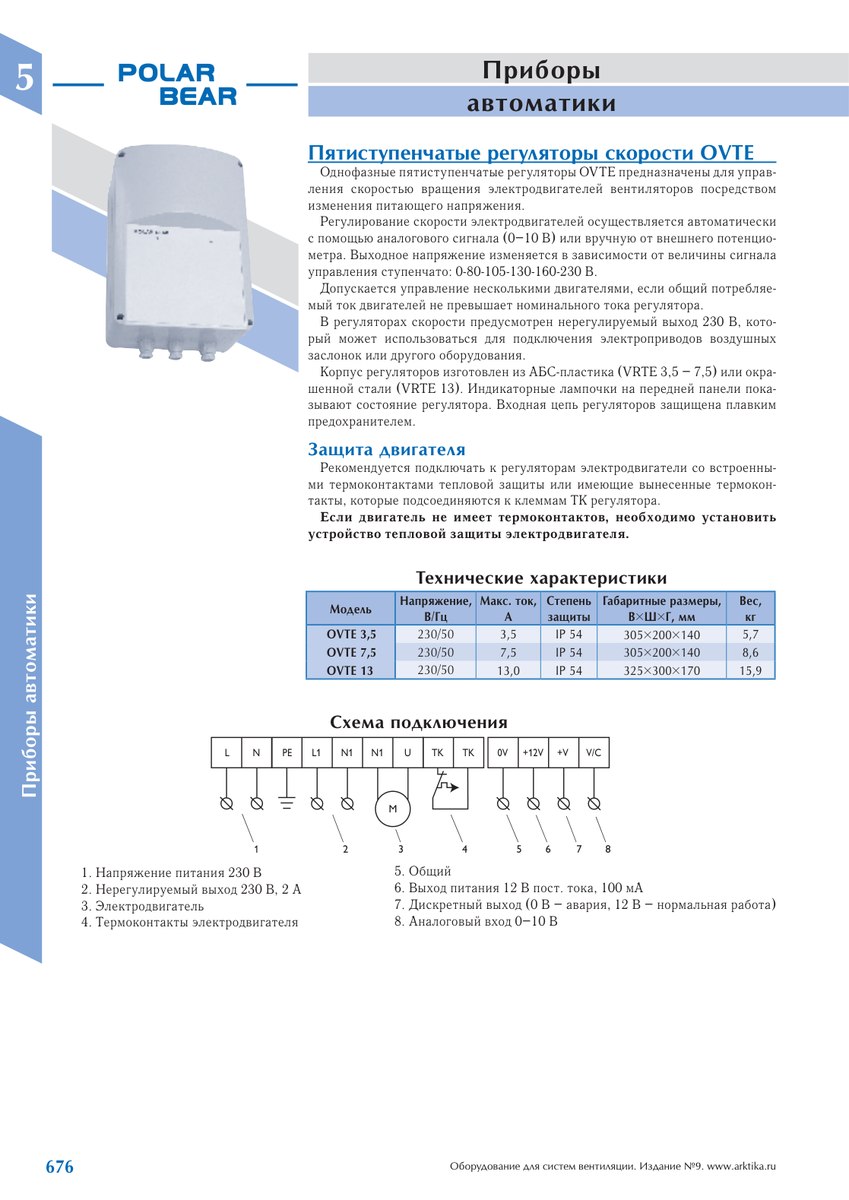

Пятиступенчатые регуляторы скорости OVTE
Однофазные пятиступенчатые регуляторы OVТЕ предназначены для управления скоростью вращения электродвигателей вентиляторов посредством изменения питающего напряжения.
Регулирование скорости электродвигателей осуществляется автоматически с помощью аналогового сигнала (0–10 В) или вручную от внешнего потенциометра. Выходное напряжение изменяется в зависимости от величины сигнала управления ступенчато: 0-80-105-130-160-230 В.
Допускается управление несколькими двигателями, если общий потребляемый ток двигателей не превышает номинального тока регулятора.
В регуляторах скорости предусмотрен нерегулируемый выход 230 В, который может использоваться для подключения электроприводов воздушных заслонок или другого оборудования.
Корпус регуляторов изготовлен из АБС-пластика (VRTE 3,5 – 7,5) или окрашенной стали (VRTE 13). Индикаторные лампочки на передней панели показывают состояние регулятора. Входная цепь регуляторов защищена плавким предохранителем.
Защита двигателя
Рекомендуется подключать к регуляторам электродвигатели со встроенными термоконтактами тепловой защиты или имеющие вынесенные термоконтакты, которые подсоединяются к клеммам ТК регулятора.
Если двигатель не имеет термоконтактов, необходимо установить устройство тепловой защиты электродвигателя.
