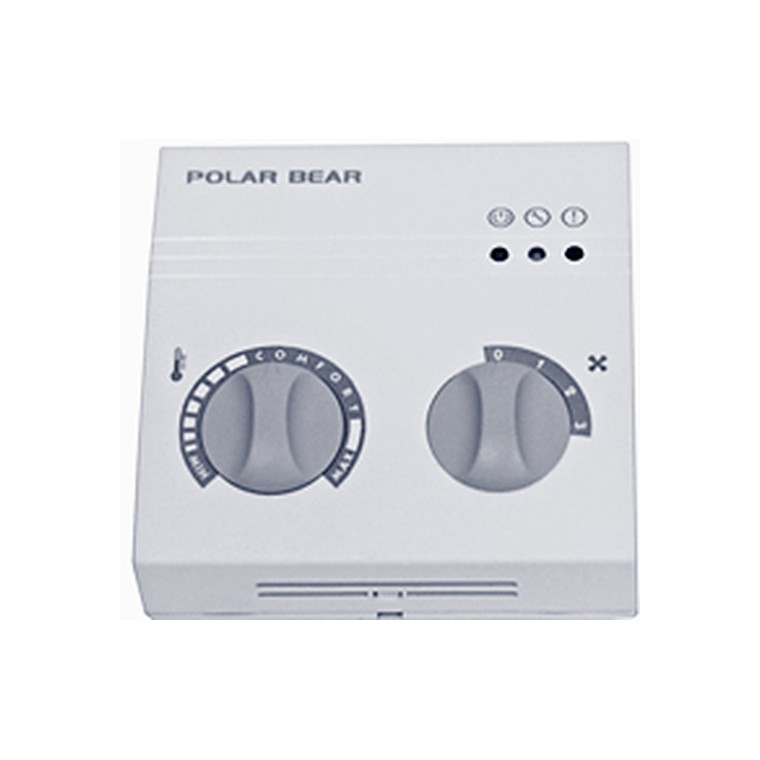

Пульт управления RCU-31
Пульт управления RCU-31 предназначен для организации дистанционного управления системами вентиляции в составе управляющего модуля (щита управления).
RCU-31 позволяет управлять режимом включения и выключения вентиляционной системы (установки), переключением скоростей работы вентиляторов, температурным режимом, а также осуществлять визуальную индикацию работы системы, аварийного состояния ее элементов и контролировать загрязнение фильтра.
Корпус изготовлен из АБС пластика белого цвета (RAL 9010).
Технические характеристики
| Модель | RCU-31 | |
| Допустимое напряжение на клеммах | 24 В перем. ±10%, 50 Гц или 15–24 В пост. | |
| Максимальная нагрузка переключателя | ВА | 5 |
| Задатчик температуры | потенциометр: 5 кОм | |
| Степень защиты | IP 30 | |
| Вес | г | 50 |
| Габаритные размеры, ВхШхГ | мм | 82х85х29 |
Схема подключения
1. Общий для индикаторов, 24 В ~(-)
2. Индикатор «Работа», 24 В ~(+)
3, 4, 5. Потенциометр 5 кОм (уставка температуры)
6. Общий для переключателя скорости
7. 1-ая скорость вентилятора
8. 2-ая скорость вентилятора
9. 3-я скорость вентилятора
10. Замкнут при нулевом положении переключателя скорости
11. Индикатор «Фильтр», 24 В ~(+)
12. Индикатор «Авария», 24 В ~(+)
