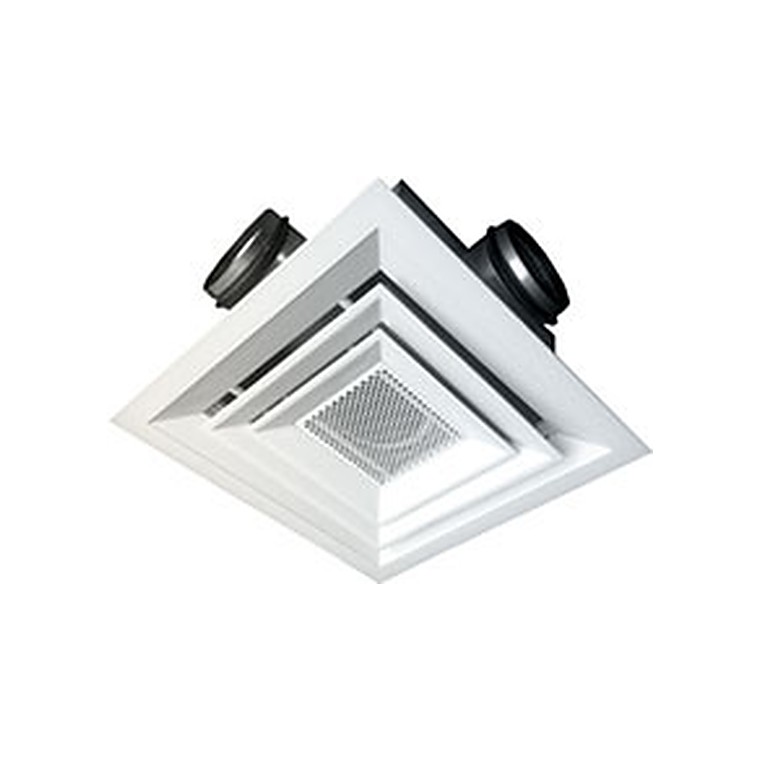

Приточно-вытяжные воздухораспределители 1ПВК, 1ПВКР
Воздухораспределители 1ПВК, 1ПВКР предназначены для одновременной подачи и удаления воздуха системами вентиляции и кондиционирования в помещения общественного и производственного назначения. Подача воздуха осуществляется горизонтальными веерными струями.

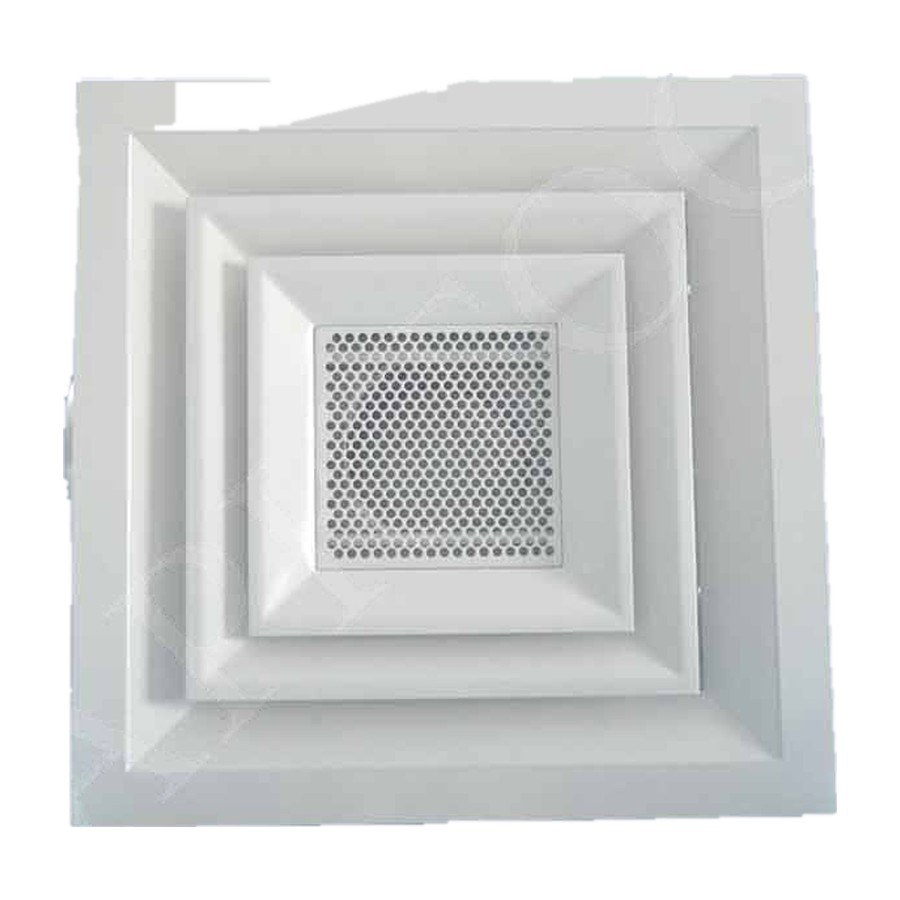

Воздухораспределители 1ПВК, 1ПВКР состоят из квадратной лицевой панели и камеры статического давления (КСД) с подводящим и вытяжным патрубками круглого сечения (расположены соосно или под углом 90°). Подача воздуха осуществляется через воздуховыпускные щели по периметру лицевой панели, удаление воздуха – через центральную перфорированную вставку. Для изменения и регулирования расхода воздуха воздухораспределители 1ПВКР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем (1ПВКР-П) или вытяжном (1ПВКР-В) патрубке, а также одновременно в подводящем и вытяжном (1ПВКР-Р) патрубках.
Воздухораспределители 1ПВК устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединений с подводящими воздуховодами обеспечивается резиновыми уплотнениями.
Панель изготавливается из алюминия, перфорированная вставка из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели в любой цвет по каталогу RAL.
Конструктивные схемы воздухораспределителей 1ПВК, 1ПВКР
Характеристики воздухораспределителей 1ПВК, 1ПВКР
| Модель | F0 | A, | B, | Ød, | а, | b, | C, | D, | Вес, кг | ||
| м2 | мм | мм | мм | мм | мм | мм | мм | 1ПВК | 1ПВКР | 1ПВКР-Р | |
| 450 x 450 | 0,083 | 450 | 450 | 124 | 336 | 308 | 202 | 118 | 4,7 | 5,2 | 5,7 |
| 450 x 450-90П | 0,083 | 450 | 450 | 124 | 336 | 308 | 202 | 118 | 4,7 | 5,2 | 5,7 |
| 450 x 450-90Л | 0,083 | 450 | 450 | 124 | 336 | 308 | 202 | 118 | 4,7 | 5,2 | 5,7 |
| 600 x 600 | 0,192 | 595 | 595 | 199 | 481 | 454 | 313 | 168 | 9,2 | 10,0 | 10,8 |
| 600 x 600-90П | 0,192 | 595 | 595 | 199 | 481 | 454 | 313 | 168 | 9,2 | 10,0 | 10,8 |
| 600 x 600-90Л | 0,192 | 595 | 595 | 199 | 481 | 454 | 313 | 168 | 9,2 | 10,0 | 10,8 |

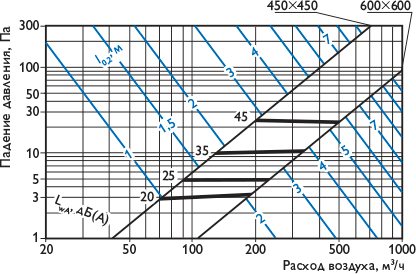

Данные для подбора воздухораспределителей 1ПВК, 1ПВКР*
| LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||||||||||||
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | |||||
| Модель | м, при | м, при | м, при | м, при | ||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,5 | 0,8 | |||||||||
| 450 x 450 | 70 | 3 / 4 | 1,0 | – | 90 | 5 / 7 | 1,3 | 0,5 | 130 | 10 / 15 | 1,8 | 0,7 | 200 | 23 / 35 | 2,8 | 1,1 |
| 450 x 450-90П | 60 | 2 / 3 | 1,4 | – | 80 | 4 / 6 | 1,8 | 0,7 | 120 | 8 / 13 | 2,7 | 1,1 | 190 | 21 / 32 | 4,3 | 1,7 |
| 450 x 450-90Л | 60 | 2 / 3 | 1,4 | – | 80 | 4 / 6 | 1,8 | 0,7 | 120 | 8 / 13 | 2,7 | 1,1 | 190 | 21 / 32 | 4,3 | 1,7 |
| 600 x 600 | 190 | 3 / 5 | 2,1 | 0,8 | 230 | 5 / 7 | 2,6 | 1,0 | 340 | 10 / 15 | 3,8 | 1,5 | 500 | 22 / 33 | 5,5 | 2,2 |
| 600 x 600-90П | 170 | 3 / 4 | 2,7 | 1,1 | 210 | 4 / 6 | 3,3 | 1,3 | 320 | 9 / 14 | 5,1 | 2,0 | 490 | 22 / 32 | 7,8 | 3,1 |
| 600 x 600-90Л | 170 | 3 / 4 | 2,7 | 1,1 | 210 | 4 / 6 | 3,3 | 1,3 | 320 | 9 / 14 | 5,1 | 2,0 | 490 | 22 / 32 | 7,8 | 3,1 |
* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
** Акустические характеристики приведены для расхода воздуха L0 = L0 прит = L0 выт , м3/ч.
