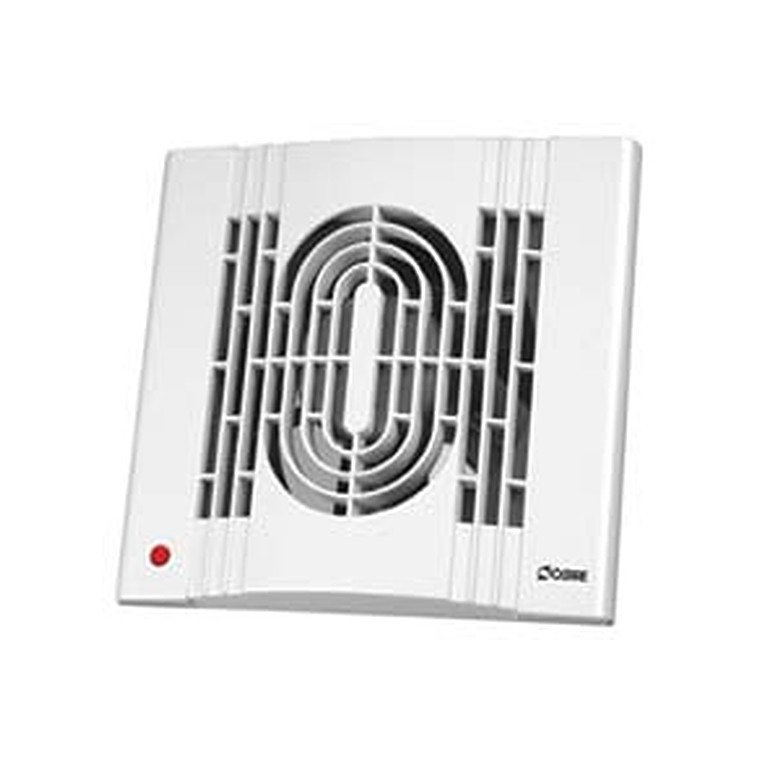

Осевые вентиляторы IN
Вытяжные осевые вентиляторы IN предназначены для удаления воздуха по вентиляционным каналам или непосредственно из обслуживаемого помещения. Вентиляторы изготавливаются из АБС пластика, устанавливаются на потолке или на стене и снабжены низкопрофильной декоративной решеткой. В серии IN A дополнительно установленны автоматические жалюзи, открывающиеся при включении вентилятора и закрывающиеся при его выключении, которые обеспечивают надежное перекрывание вытяжного канала. Все модели этой серии выпускаются в брызгозащищенном исполнении (степень защиты IP X4). В ряде моделей двигатель установлен на шарикоподшипниках, что существенно увеличивает ресурс работы вентилятора (исполнение Long Life). Все модели имеют светодиодный индикатор состояния вентилятора и отличаются низким энергопотреблением.
Выпускаются четыре типоразмера вентиляторов (9, 10, 12, 15) в восемнадцати исполнениях
IN. Стандартное исполнение.
IN T. Стандартное исполнение с выключением от встроенного электронного таймера. Таймер устанавливается на время от 2 до 25 мин.
IN НT. Стандартное исполнение с датчиком влажности и встроенным электронным таймером. Вентилятор включается автоматически при превышении заданного на датчике уровня влажности (в диапазоне 40-90%) и выключается при понижении влажности с задержкой по таймеру. Таймер устанавливается на время от 2 до 25 мин.
IN PIR. Стандартное исполнение с включением от инфракрасного датчика присутствия человека. После того, как помещение опустело, работой вентилятора в течение установленного времени управляет таймер. Зона действия инфракрасного датчика составляет 5 м, независимо от уровня освещённости.
IN BB. Исполнение Long Life.
IN BB T. Исполнение Long Life c выключением от встроенного электронного таймера. Таймер устанавливается на время от 2 до 25 мин.
IN A. Стандартное исполнение с автоматическими жалюзи.
IN A T. Стандартное исполнение с автоматическими жалюзи и выключением от встроенного электронного таймера. Таймер устанавливается на время от 2 до 25 мин.
IN A НT. Стандартное исполнение с автоматическими жалюзи, датчиком влажности и встроенным электронным таймером. Вентилятор включается автоматически при превышении заданного на датчике уровня влажности (в диапазоне 40-90%) и выключается при понижении влажности с задержкой по таймеру. Таймер устанавливается на время от 2 до 25 мин.
IN A PIR. Стандартное исполнение с автоматическими жалюзи и включением от инфракрасного датчика присутствия человека. После того, как помещение опустело, работой вентилятора в течение установленного времени управляет таймер. Зона действия инфракрасного датчика составляет 5 м, независимо от уровня освещённости.
IN BB A. Исполнение Long Life с автоматическими жалюзи.
IN BB A T. Исполнение Long Life с автоматическими жалюзи и выключением от встроенного электронного таймера. Таймер устанавливается на время от 2 до 25 мин.
IN BB A НT. Исполнение Long Life с автоматическими жалюзи, датчиком влажности и встроенным электронным таймером. Вентилятор включается автоматически при превышении заданного на датчике уровня влажности (в диапазоне 40-90%) и выключается при понижении влажности с задержкой по таймеру. Таймер устанавливается на время от 2 до 25 мин.
IN BB A PIR. Исполнение Long Life с автоматическими жалюзи и включением от инфракрасного датчика присутствия человека. После того, как помещение опустело, работой вентилятора в течение установленного времени управляет таймер. Зона действия инфракрасного датчика составляет 5 м, независимо от уровня освещённости.
Технические характеристики
Модель | Исполнение | Производи- тельность, м3/час |
Напря- жение, В |
Мощ- ность, Вт |
Макс. давле- ние, Па |
Уровень шума*, дБ(А) |
Вес, кг |
IN 9/3.5 | Стандартное исполнение | 75 | 230 | 11 | 28 | 31,6 | 0,4 |
IN 10/4 | 105 | 230 | 13 | 28 | 35,6 | 0,5 | |
IN 12/5 | 180 | 230 | 18 | 45 | 38,8 | 0,6 | |
IN 15/6 | 330 | 230 | 30 | 61 | 42,2 | 0,8 | |
IN BB 10/4 | Исполнение Long Life | 105 | 230 | 13 | 28 | 35,6 | 0,5 |
IN BB 12/5 | 180 | 230 | 18 | 45 | 38,8 | 0,6 | |
IN BB 15/6 | 330 | 230 | 30 | 61 | 42,2 | 0,8 | |
IN 9/3.5 T | Стандартное исполнение c таймером |
75 | 230 | 11 | 28 | 31,6 | 0,4 |
IN 10/4 T | 105 | 230 | 13 | 28 | 35,6 | 0,5 | |
IN 12/5 T | 180 | 230 | 18 | 45 | 38,8 | 0,6 | |
IN 15/6 T | 330 | 230 | 30 | 61 | 42,2 | 0,8 | |
IN BB 10/4 T | Исполнение Long Life c таймером |
105 | 230 | 13 | 28 | 35,6 | 0,5 |
IN BB 12/5 T | 180 | 230 | 18 | 45 | 38,8 | 0,6 | |
IN BB 15/6 T | 330 | 230 | 30 | 61 | 42,2 | 0,8 | |
IN 10/4 HT | Стандартное исполнение c датчиком влажности и таймером |
105 | 230 | 13 | 28 | 35,6 | 0,5 |
IN 12/5 HT | 180 | 230 | 18 | 45 | 38,8 | 0,6 | |
IN 15/6 HT | 330 | 230 | 30 | 61 | 42,2 | 0,8 | |
IN 10/4 PIR | Стандартное исполнение с сенсором присутствия |
105 | 230 | 13 | 28 | 35,6 | 0,5 |
IN 12/5 PIR | 180 | 230 | 18 | 45 | 38,8 | 0,6 | |
IN 15/6 PIR | 330 | 230 | 30 | 61 | 42,2 | 0,8 | |
IN 10/4 A | Стандартное исполнение с автоматическими жалюзи |
110 | 230 | 16 | 28 | 35,6 | 0,6 |
IN 12/5 A | 185 | 230 | 21 | 45 | 38,8 | 0,7 | |
IN 15/6 A | 340 | 230 | 33 | 61 | 42,2 | 0,9 | |
IN BB 10/4 A | Исполнение Long Life с автоматическими жалюзи |
110 | 230 | 16 | 28 | 35,6 | 0,6 |
IN BB 12/5 A | 185 | 230 | 21 | 45 | 38,8 | 0,7 | |
IN BB 15/6 A | 340 | 230 | 33 | 61 | 42,2 | 0,9 | |
IN 10/4 AT | Стандартное исполнение с автоматическими жалюзи и таймером |
110 | 230 | 16 | 28 | 35,6 | 0,6 |
IN 12/5 AT | 185 | 230 | 21 | 45 | 38,8 | 0,7 | |
IN 15/6 AT | 340 | 230 | 33 | 61 | 42,2 | 0,9 | |
IN BB 10/4 AT | Исполнение Long Life с автоматическими жалюзи и таймером |
110 | 230 | 16 | 28 | 35,6 | 0,6 |
IN BB 12/5 AT | 185 | 230 | 21 | 45 | 38,8 | 0,7 | |
IN BB 15/6 AT | 340 | 230 | 33 | 61 | 42,2 | 0,9 | |
IN 10/4 A HT | Стандартное исполнение с автоматическими жалюзи, датчиком влажности и таймером |
110 | 230 | 16 | 28 | 35,6 | 0,6 |
IN 12/5 A HT | 185 | 230 | 21 | 45 | 38,8 | 0,7 | |
IN 15/6 A HT | 340 | 230 | 33 | 61 | 42,2 | 0,9 | |
IN BB 10/4 A HT | Исполнение Long Life с автоматическими жалюзи, датчиком влажности и таймером |
110 | 230 | 16 | 28 | 35,6 | 0,6 |
IN BB 12/5 A HT | 185 | 230 | 21 | 45 | 38,8 | 0,7 | |
IN BB 15/6 A HT | 340 | 230 | 33 | 61 | 42,2 | 0,9 | |
IN 10/4 A PIR | Стандартное исполнение с автоматическими жалюзи и сенсором присутствия |
110 | 230 | 16 | 28 | 35,6 | 0,6 |
IN 12/5 A PIR | 185 | 230 | 21 | 45 | 38,8 | 0,7 | |
IN 15/6 A PIR | 340 | 230 | 33 | 61 | 42,2 | 0,9 | |
IN BB 10/4 A PIR | Исполнение Long Life с автоматическими жалюзи и сенсором присутствия |
110 | 230 | 16 | 28 | 35,6 | 0,6 |
IN BB 12/5 A PIR | 185 | 230 | 21 | 45 | 38,8 | 0,7 | |
IN BB 15/6 A PIR | 340 | 230 | 33 | 61 | 42,2 | 0,9 |
Размеры, мм
Модель / Размер |
IN 9/3,5
|
IN 10/4
|
IN 12/5
|
IN 15/6
|
IN 10/4 A
|
IN 12/5 A
|
IN 15/6 A
|
A | 122 | 160 | 180 | 210 | 160 | 180 | 210 |
В | 122 | 160 | 180 | 210 | 160 | 180 | 210 |
С | 63 | 53 | 53 | 66 | 53 | 53 | 66 |
D | 21 | 18 | 19 | 20 | 42 | 43 | 44 |
E | 93 | 100 | 120 | 150 | 100 | 120 | 150 |
