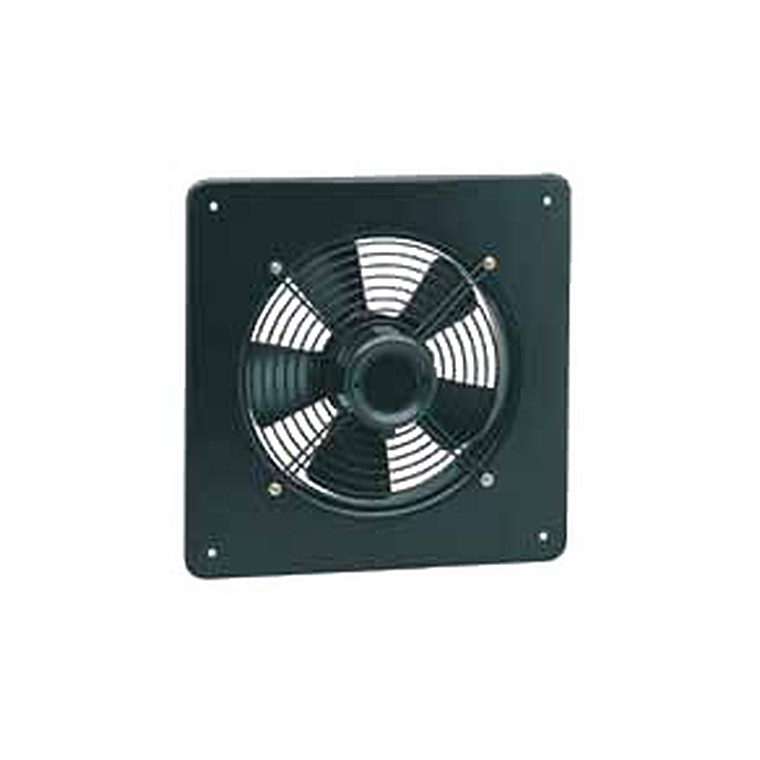

Осевые вентиляторы ECW
Осевые вентиляторы ЕCW предназначен для установки на стене или панелях.
Вентиляторы оснащены асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает их срок службы. Корпус и защитная решётка изготавливаются из оцинкованной стали с защитным порошковым покрытием. Крыльчатка выполнена из оцинкованной стали, покрыта чёрной эмалью и проходят статическую и динамическую балансировку. Все вентиляторы, кроме ECW 204-254, являются реверсивными. Степень защиты вентилятора IP 44 (у ECW 504-606 – IP 54).
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.
Защита двигателя
Все двигатели защищены термоконтактами. У трехфазных вентиляторов существует два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TК) должны подключаться к реле перегрузки или к соответсвующим клеммам трансформаторного или тиристорного регулятора.
Аксессуары
Регуляторы скорости, инерционные и защитные решётки, и т. д.
Технические характеристики
| Тип вентилятора | Напряже-ние, В\Гц | Потреб. мощн., Вт | Ток, A | Частота вращ., об\мин | Уровень шума, дБ(А)* | Вес, кг | Схема эл. подкл. |
| ECW 204 M4 | 230/50 | 40 | 0,3 | 1400 | 45 | 2 | 16 |
| ECW 254 M4 | 230/50 | 70 | 0,5 | 1400 | 52 | 3 | 16 |
| ECW 304 M4 | 230/50 | 65 | 0,4 | 1400 | 59 | 4 | 17 |
| ECW 354 M4 | 230/50 | 130 | 0,7 | 1400 | 63 | 5 | 17 |
| ECW 404 M4 | 230/50 | 180 | 0,8 | 1400 | 63 | 8 | 17 |
| ECW 504 T4 | 400/50 | 530 | 1,3 | 1400 | 74 | 17 | 18 |
| ECW 606 T6 | 400/50 | 520 | 1,3 | 950 | 65 | 22 | 18 |
* Уровень шума измерен на расстоянии 2 м.
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
