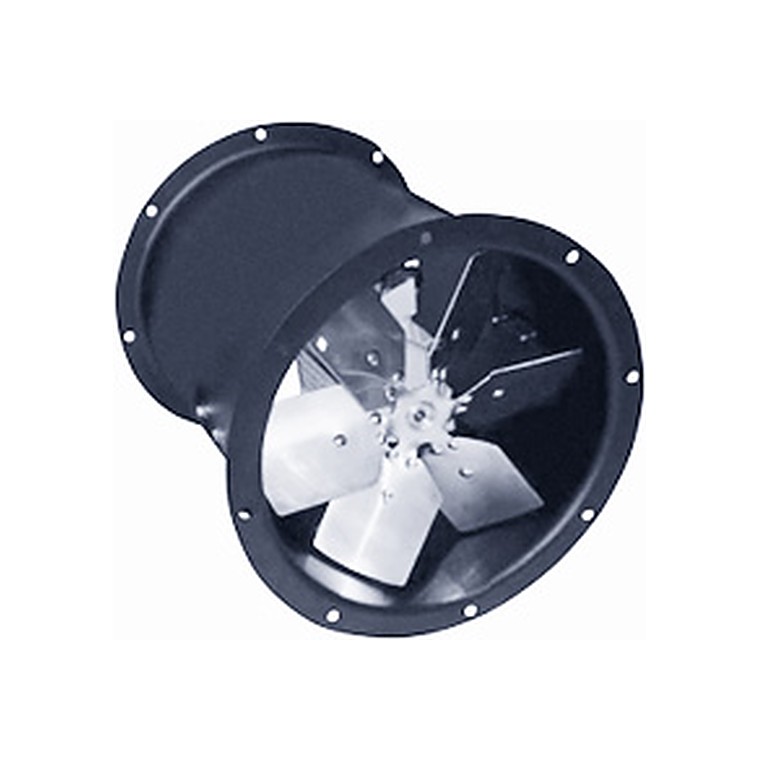

Осевые вентиляторы ECR
Осевые вентиляторы ЕCR предназначен для установки в воздуховодах и каналах круглого сечения.
Осевые вентиляторы ЕCR оснащены энергоэффективным асинхронным двигателем и крыльчаткой. Корпус вентилятора изготавливается из стали и окрашивается в черный цвет.
Вентиляторы ЕCR предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 55.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя
Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.
Аксессуары
Регуляторы скорости, модули управления, кронштейн, гибкие вставки, присоединительный фланец, инерционные и защитные решётки и т.д.
Технические характеристики
| Модель | Напряже- ние, В\Гц |
Потреб. мощн., Вт |
Ток, A |
Частота вращ., об\мин |
Уровень шума, дБ(А)* |
Вес, кг |
Схема эл. подкл. |
| ECR 254 M4 | 230/50 | 160 | 0,90 | 1380 | 30 | 9,2 | 13 |
| ECR 304 M4 | 230/50 | 290 | 1,30 | 1400 | 32 | 11,3 | 13 |
| ECR 354 M4 | 230/50 | 290 | 1,30 | 1400 | 34 | 13,2 | 13 |
| ECR 404 M4 | 230/50 | 320 | 1,60 | 1400 | 39 | 14,8 | 13 |
| ECR 454 T4 | 400/50 | 550 | 1,17 | 1420 | 43 | 24,6 | 8 |
| ECR 504 T4 | 400/50 | 770 | 1,61 | 1420 | 43 | 30,9 | 8 |
* Уровень звукового давления на расстоянии 2 м в помещении с эквивалентной площадью звукопоглощения 30 м², дБ(А).
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
