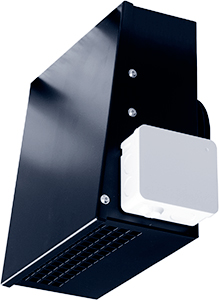

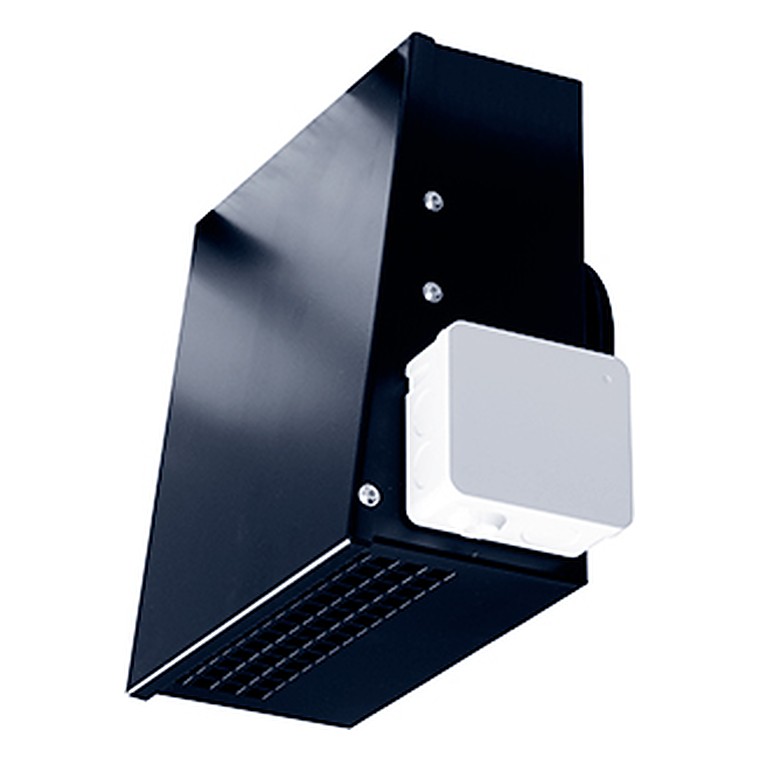

Настенные вентиляторы RS
Настенные вентиляторы RS оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали, корпус дополнительно окрашивается в черный цвет.
Вентиляторы имеют типоразмеры от 125 до 160 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя
Все двигатели имеют встроенный термоконтакт с автоматическим перезапуском.
Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики
| Модель | Напря- | Ном. | Ток, | Частота | Макс. | Размеры, мм | Вес, | Cхема | ||||||
| жение, | мощн., | А | вращ., | t, °С | a | b | c | ØD | e | f | g | кг | эл. | |
| В/Гц | Вт | об/мин | подкл. | |||||||||||
| RS 125 A | 230/50 | 45 | 0,20 | 1400 | 60 | 230 | 252 | 122 | 125 | 170 | 104 | 115 | 3,4 | 2 |
| RS 125 C | 230/50 | 62 | 0,32 | 2460 | 60 | 230 | 252 | 122 | 125 | 170 | 104 | 115 | 3,4 | 1 |
| RS 160 A | 230/50 | 64 | 0,29 | 1200 | 65 | 332 | 310 | 147 | 160 | 195 | 135 | 166 | 5,2 | 2 |
| RS 160 C | 230/50 | 104 | 0,46 | 2480 | 65 | 332 | 310 | 147 | 160 | 195 | 135 | 166 | 5,2 | 1 |
Монтаж
- Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
