Напольный диффузор FDC

Напольный диффузор FDC

Напольные диффузоры FDC предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях, оборудованных фальшполами (аудитории, концертные залы, театры, офисные помещения, помещения с телекоммуникационным оборудованием, компьютерные центры и т.п.). Отличные акустические характеристики позволяют применять диффузоры FDC в помещениях, к которым предъявляются повышенные требования к уровню шума.
Диффузоры формируют быстрозатухающую закрученную струю с высокой эжектирующей способностью, что позволяет обеспечить подачу воздуха с большим температурным градиентом и получить при этом равномерное распределение температуры в обслуживаемой зоне.

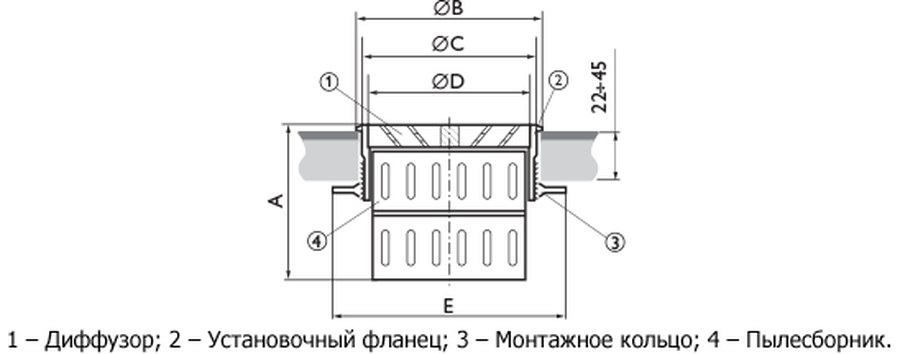

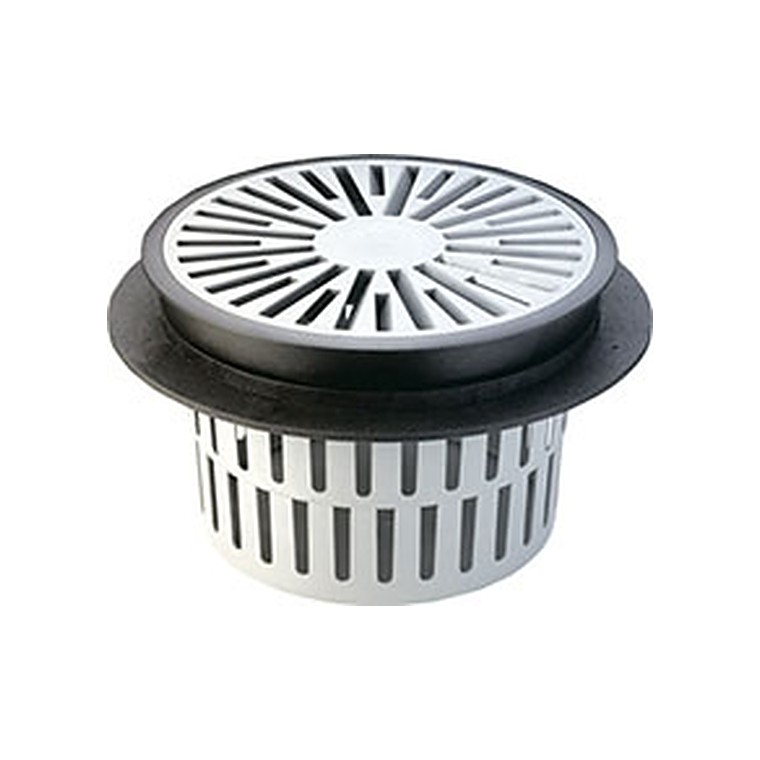

Диффузоры FDC изготавливаются из стойкого к механическим воздействиям, негорючего пластика в виде круглой решетки, снабжённой установочным фланцем, монтажным кольцом и пылесборником.
Напольные диффузоры устанавливаются непосредственно в фальшпол; при монтаже диффузор размещается в установочном фланце, который прижимается к фальшполу монтажным кольцом. Подача воздуха осуществляется либо при помощи воздуховодов, либо без воздуховодов, за счет избыточного статического давления в пространстве фальшпола.
Напольные диффузоры выпускаются серого (RAL 7040) или черного (RAL 7021) цветов.

Характеристики диффузоров FDC

При максимальном расходе и в режиме охлаждения избыточная температура воздуха в приточной струе (разница температур подаваемого воздуха и воздуха в обслуживаемой зоне) на расстоянии 1,1 – 1,7 м от диффузора не превышает 1°С. Это связано с тем, что формируемая быстрозатухающая приточная струя обладает большой эжектирующей способностью и, после смешения, её температура постепенно выравнивается с температурой воздуха в обслуживаемом помещении.

∆t₀ – температура приточного воздуха;
t_о.з. – средняя температура воздуха в обслуживаемой зоне;
∆t₀ = ∆t₀ – t_о.з. – избыточная температура воздуха в приточной струе.

Примеры монтажа

Камера статического давления
