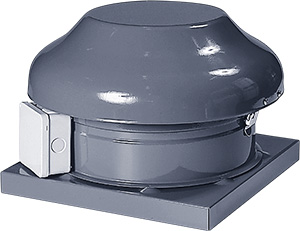

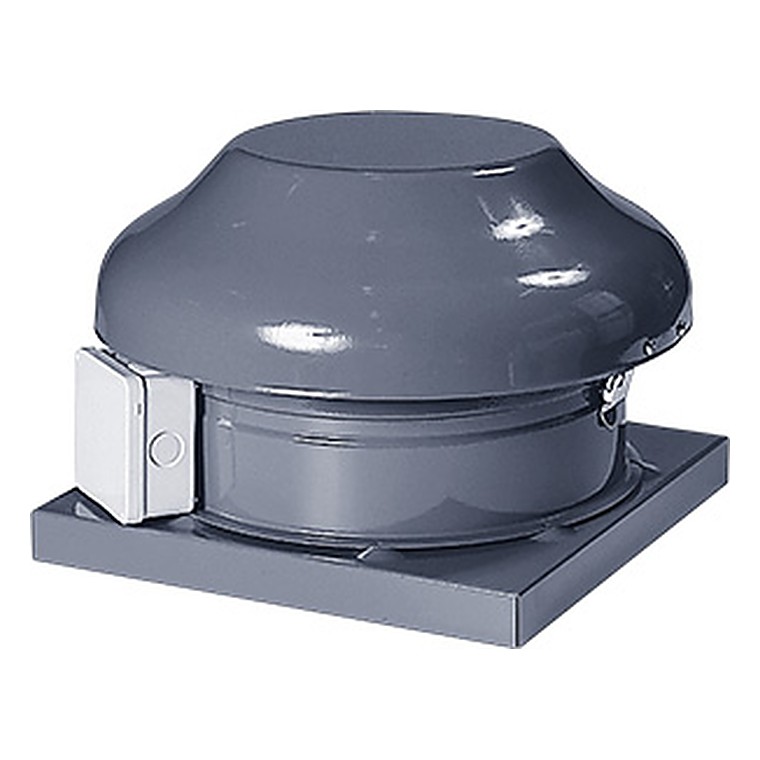

Крышные вентиляторы TKS
Крышные вытяжные вентиляторы TKS оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Вентиляторы имеют откидывающуюся верхнюю часть, на которой расположен двигатель и рабочее колесо, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентиляторов выполнен из оцинкованной стали. У вентиляторов TKS корпус дополнительно окрашивается в черный цвет.
Вентиляторы TKS выпускаются с горизонтальным выбросом воздуха.
Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.
Установка
Крышные вентиляторы должны устанавливаться только горизонтально.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.
Аксессуары
Регуляторы скорости, модули управления, шумоглушители, воздушные и обратные клапаны, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики
|
Модель
|
Напря- | Ном. | Ток, | Част. | Макс. | Степень |
Размеры, мм
|
Вес, | Схема | |||
| жение | мощн. | А | вращ., | t, °С | защиты эл. | кг | эл. | |||||
| В/Гц | Вт | об/мин | двигателя | □A | B | C | ØD | подкл. | ||||
| TKS 300 A | 230/50 | 44 | 0,19 | 1700 | 80 | IP 44 | 305 | 31 | 201 | 343 | 4,3 | 2 |
| TKS 300 B | 230/50 | 45 | 0,2 | 2250 | 90 | IP 44 | 305 | 31 | 201 | 343 | 4,3 | 2 |
| TKS 300 C | 230/50 | 62 | 0,31 | 2460 | 70 | IP 44 | 305 | 31 | 201 | 343 | 4,3 | 1 |
| TKS 400 A | 230/50 | 91 | 0,42 | 1850 | 70 | IP 44 | 415 | 31 | 208 | 449 | 6,2 | 2 |
| TKS 400 B | 230/50 | 113 | 0,5 | 2580 | 60 | IP 44 | 415 | 31 | 208 | 449 | 6,2 | 1 |
| TKS 400 C | 230/50 | 141 | 0,77 | 2760 | 70 | IP 44 | 415 | 31 | 208 | 449 | 7 | 1 |
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
