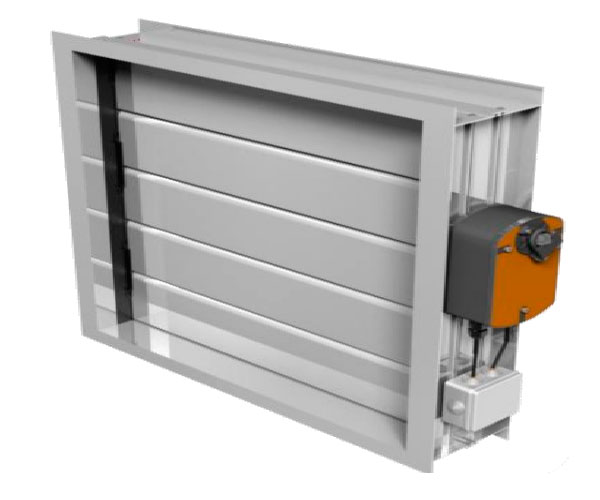

Клапаны воздушные алюминиевые КВАЛ-ОК
Клапаны предназначены для использования в системах вентиляции и кондиционирования воздуха с рабочим давлением до 1000 Па и могут применяться для регулирования количества воздуха и газовых смесей, агрессивность которых по отношению к цинкованной стали не выше агрессивности воздуха с температурой 80°С, содержащих пыли и других твердых примесей в количестве не более 100 мг/м3, а также не содержащих липких веществ и волокнистых материалов. Клапаны могут использоваться для режимов «открыто — закрыто» или для плавного регулирования количества воздуха. Открытие/закрытие лопаток до нужного угла необходимо производить при отсутствии движения воздуха в воздуховоде.
Клапаны предназначены для эксплуатации в условиях умеренного климата (У) категории размещения 3.1 по ГОСТ
15150–69.
В проектной документации и при заказе необходимо указывать марку клапана, внутренние размеры его поперечного сечения и тип привода. Клапаны могут использоваться для режимов ≪открыто — закрыто≫ или для плавного регулирования количества воздуха.
Устройство и принцип работы клапана
Клапан состоит из прямоугольного корпуса и установленных в него лопаток, которые через систему рычагов и тяг поворачиваются на требуемый угол. В качестве материала для изготовления корпуса применяется оцинкованная сталь, для лопаток — соответствующие алюминиевые профили. Конструктивно клапан исполняется только с прямоугольным сечением. Плотность закрытия лопаток достигается применением резиновых уплотнителей, находящихся в пазах лопаток. Клапан осуществляет регулирование количества подаваемого воздуха путем поворота лопаток. Приводная ось клапана имеет квадратное сечение размером 12×12 мм. может быть расположена на любой боковой стороне клапана. Крепежные отверстия изготавливаются в ходе монтажа по ответным фланцам.[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_single_image image=”42444″ img_size=”large” alignment=”center” style=”vc_box_border” onclick=”link_image” title=”Геометрические характеристики”][/vc_column][/vc_row]
