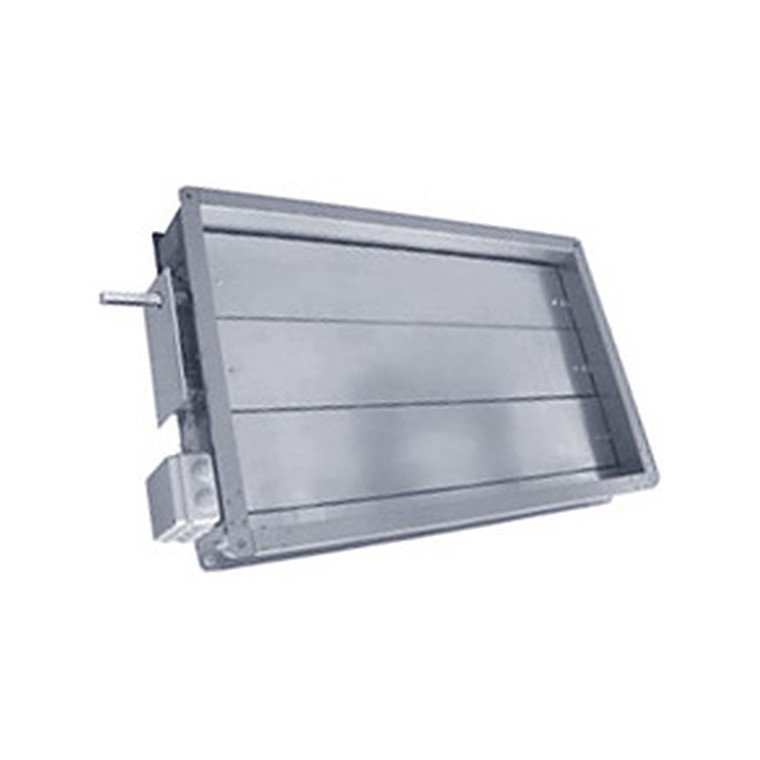

Воздушные клапаны с подогревом для прямоугольных воздуховодов СВК-НС
Воздушные клапаны с подогревом прямоугольного сечения СВК-НС предназначены для применения в регионах с холодным климатом. Назначение клапанов СВК-НС – регулирование расхода воздуха или перекрывание воздушных каналов.
Конструктивно клапан СВК-НС представляет собой прямоугольный корпус, внутри которого смонтированы поворотные жалюзи и, в каждом стыке жалюзи – трубчатые электронагреватели (ТЭНы), предназначенные для разогрева стыков в случае возможного обледенения клапана и смерзания жалюзи. Таким образом, обеспечивается работоспособность клапана при температуре наружного воздуха до -60°С (умеренный (У) и умеренно холодный климат (УХЛ) с категорией размещения 2, 3, 4, 5 по ГОСТ 15150-69).
При проектировании системы автоматики необходимо предусмотреть следующий алгоритм работы в зимний период:
¤ перед открытием клапана производится включение ТЭНов на 10–15 минут;
¤ по истечении это времени включается привод клапана с последующим отключением ТЭНов.
Клапаны СВК-НС поставляются с универсальной площадкой для установки электрического или ручного привода. На клапане установлена клеммная коробка для подключения нагревательных элементов. Монтаж клапана к воздуховоду производится с помощью болтовых соединений. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации.
