Клапаны Сигмавент -60(90,180)-НО-(У)-D

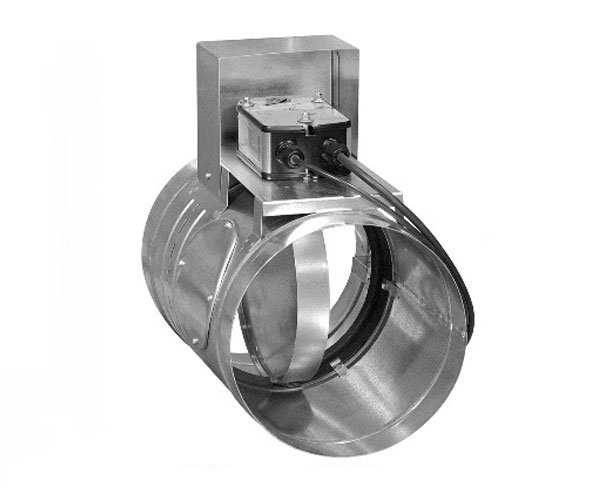

Клапан канального (с возможностью подсоединения воздуховода хотя бы с одной стороны) исполнения состоит из корпуса цилиндрической формы, одной заслонки и привода, расположенного снаружи корпуса на оси вращения заслонки.
Корпус изготовлен из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 400 мм, с фланцевым или ниппельным подсоединением, или только с фланцевым, в зависимости от диаметра. Заслонка коробчатого типа изготовлена из оцинкованной стали и заполнена изнутри огнестойким теплоизолирующим материалом, вылет заслонки за пределы корпуса не регламентируется. Место установки клапана не регламентируется, для осмотра внутренней полости клапана предусмотрен смотровой лючок.
Геометрические характеристики
Таблицы
