Описание

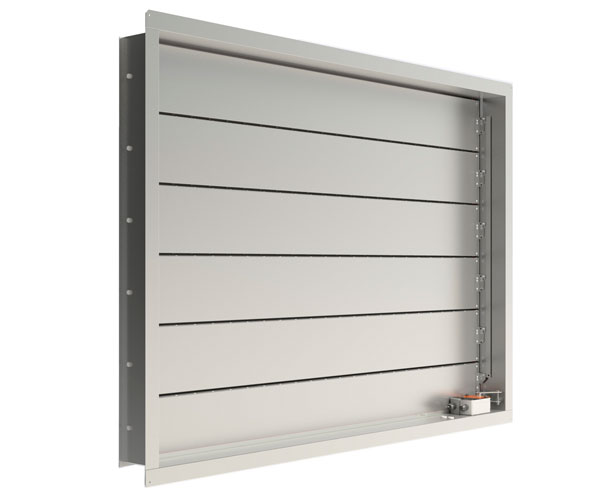

Клапан состоит из корпуса прямоугольной формы глубиной 150 мм, имеющего с одной стороны плоский фланец, посадочная длина корпуса равна 150 мм. Внутри корпуса расположены 1-6 заслонок и привод. Заслонки коробчатого типа изготовлены из оцинкованной стали и заполнены изнутри огнестойким теплоизолирующим материалом. Особенность данного исполнения – при монтаже уменьшается перекрытие канала корпусом клапана вследствие меньшей посадочной длины корпуса. Вылет заслонок за лицевую сторону корпуса клапана отсутствует. Вылет заслонок за тыльную сторону корпуса клапана составляет 75 мм. Клапан рекомендуется для установки в проем в преграде, в проем в торце или сбоку воздуховода.
Геометрические характеристики
Площадь проходного сечения клапана Сигмавент -120-НЗ-(СЛ)-АхВх150-…, м2
Площадь проходного сечения клапана Сигмавент -180-НЗ-(СЛ)-АхВх150-…, м2
