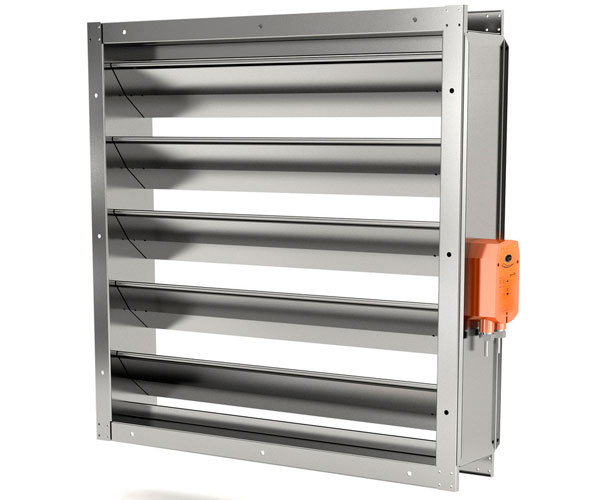

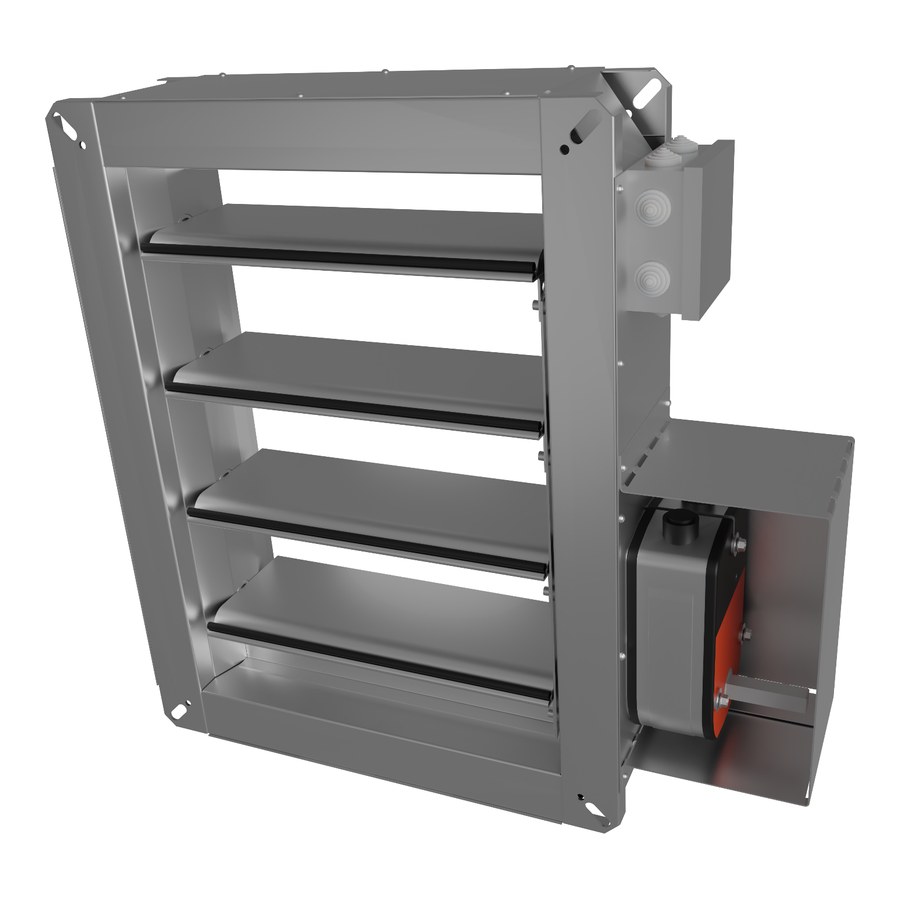

Описание Клапан воздушный утепленный КВУ-С
Клапаны предназначены для регулирования или отсечки воздушных потоков в системах вентиляции и кондиционирования воздуха. Клапан КВУ-С — утепленный клапан прямоугольного сечения для работы в условиях пониженных температур и высокой важности климатического исполнения УХЛ по ГОСТ 15150. Особенностью этого клапана является возможность периметрального обогрева посредством расположенного по периметру клапана гибкого саморегулирующегося нагревательного кабеля, постоянно включенного в сеть переменного тока 220В.
На корпусе клапана размещена клеммная коробка для подключения систем автоматики и сигнализации. Рабочее давление в сети до 1000 Па. Вид климатического исполнения — УХЛ 2 (по умолчанию), при условии нахождения привода при температуре не ниже -30°C. При работе привода при температуре ниже -30°C, требуется дополнительный обогрев привода с утепленной коробкой.
Устройство и принцип работы клапана
Конструкция клапана соответствует следующим требованиям:
• поворот лопаток производиться посредством ручного привода и/или электропривода;
• вращение лопаток происходит без рывков и заеданий. В закрытом состоянии лопатки плотно прилегают друг к другу и к упорам;
• в клапане КВУ-С обеспечен периметральный обогрев с удельной мощностью 0,031 кВт/м посредством гибкого саморегулирующегося нагревательного кабеля, расположенного по периметру клапана и постоянно включённого в сеть переменного тока 220В.
Габаритные размеры
1 — корпус;
2 — лопатка;
3 — саморегулирующийся
нагревательный кабель;
4 — исполнительный механизм;
5 — крышки утепления корпуса;
6 — клеммная коробка;
7 — утеплитель
Размер по ширине (размер А — размер параллельно осям вращения лопаток) ограничивается прочностными расчетами при давлении вентиляции, максимальный 1400 мм.
Размерный ряд по высоте фиксированный и зависит от ширины лопатки (размер В — перпендикулярно осям вращения лопаток) и мощности применяемого привода, максимальный 2200 мм. При превышении требуемого размера клапана максимально возможного, клапан изготавливается секционно в виде отдельных клапанов, составляемых в секцию при монтаже. Фактический размер высоты внутреннего сечения клапана отличается от его типоразмера «В» на 11 мм и равен (В+11). Минимальный типоразмер В=100. Дальнейшие размеры идут с шагом 50 мм. Вылет лопатки за пределы корпуса, если размер «В» оканчивается на 50 мм, составляет 42 мм.
