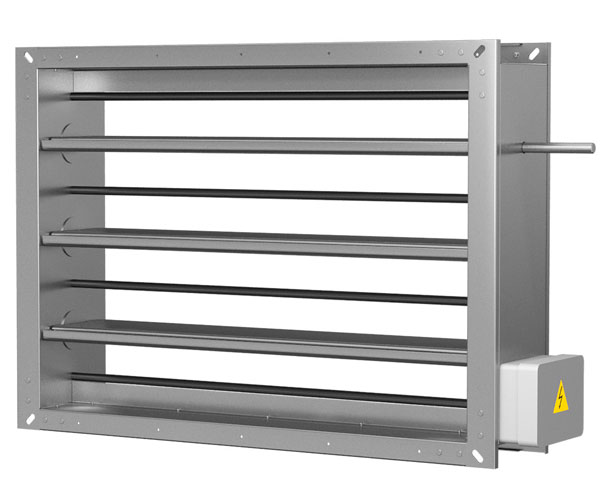

Клапан воздушный утепленный КВУ
Клапан КВУ предназначен для регулирования количества воздуха и газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80°C, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов. Применяются в системе кондиционирования воздуха и вентиляции низкого давления (разность полных давлений до 1000 Па (100кгс/м2). Устанавливаются в вентиляционных системах на притоке наружного воздуха.

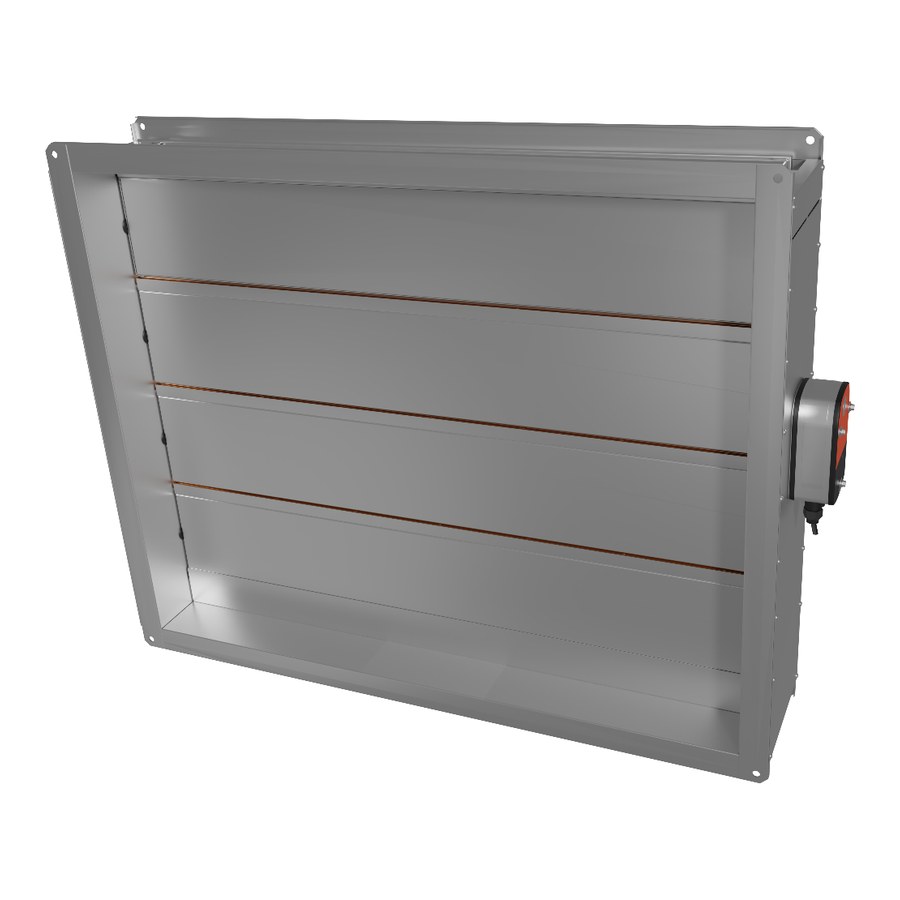

Клапан состоит из корпуса, внутри которого на осях смонтированы поворотные лопатки. В качестве привода используются электромеханические приводы фирмы «Belimo» с возвратной пружиной или реверсивные без возвратной пружины. От электрического привода через систему тяг и рычагов осуществляется синхронное движение лопаток от положения «открыто» до положения «закрыто» и обратно. Каждая лопатка имеет коробчатое сечение.
Клапаны имеют трубчатые электронагреватели (ТЭН) в каждом стыке поворотных лопаток для разогрева стыков при открывании в случае возможного их смерзания. Электроподогрев включается за 15–20 минут до открытия клапана и выключается пуском вентиляционной системы.
Габаритные размеры
