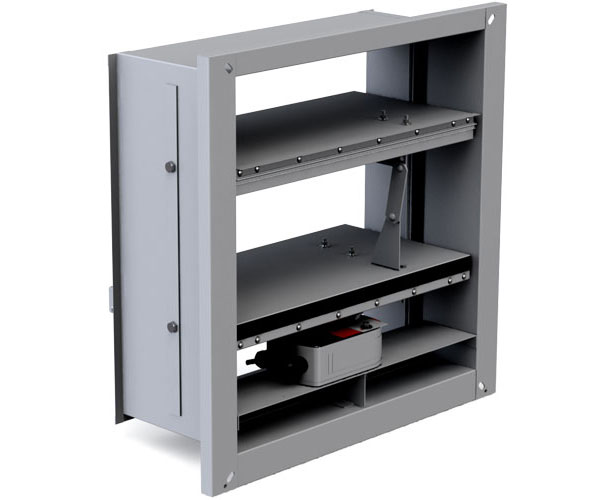

Клапан Сигмавент -60(90,180)-НО(С2)-АхВ

Описание

Клапан состоит из корпуса прямоугольной формы глубиной 220 мм, имеющего с одной стороны фланец с обратной отгибкой, посадочная длина корпуса равна 200 мм. Внутри корпуса расположены две заслонки и привод. Заслонки коробчатого типа изготовлены из оцинкованной стали и заполнены изнутри огнестойким теплоизолирующим материалом. Вылет заслонок за лицевую сторону корпуса клапана отсутствует, вылет заслонок за тыльную сторону корпуса клапана минимален. Клапан рекомендуется для установки в проем в преграде, в проем в торце или сбоку воздуховода, возможно близкое препятствие для открытия заслонок.

Геометрические характеристики

Площадь проходного сечения клапана Сигмавент -60-НО(С2)-АХВ, м²

Площадь проходного сечения клапана Сигмавент -90(180)-НО(С2)-АХВ, м²
