Описание

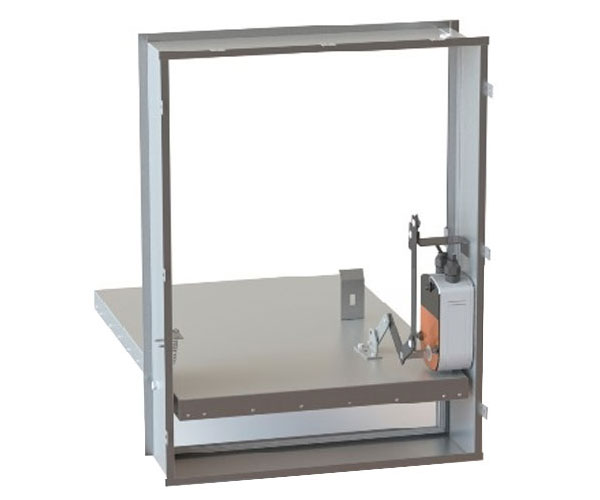

Клапан Сигмавент -60(90,180)-НО-(С)-АхВx150-(БФСУ) состоит из корпуса прямоугольной формы глубиной 150 мм, не имеющего фланцев. Внутри корпуса расположены заслонка и привод. Заслонка коробчатого типа изготовлена из оцинкованной стали и заполнена изнутри огнестойким теплоизолирующим материалом. Особенность данного исполнения – предназначен для монтажа в глубину проема, если не допускается наличие наружного фланца и решетки, выступающих за плоскость противопожарной преграды. Вылет заслонки за лицевую сторону корпуса клапана отсутствует, вылет заслонки за тыльную сторону корпуса клапана не регламентируется. Клапан рекомендуется для установки в глубине проема в преграде, не допускаются препятствия для открытия заслонки.
Геометрические характеристики
Площадь проходного сечения клапана Сигмавент-60-НО-(С)-АхВх150-(БФСУ), м2
Площадь проходного сечения клапана Сигмавент-90(180)-НО-(С)-АхВх150-(БФСУ), м2
