Описание

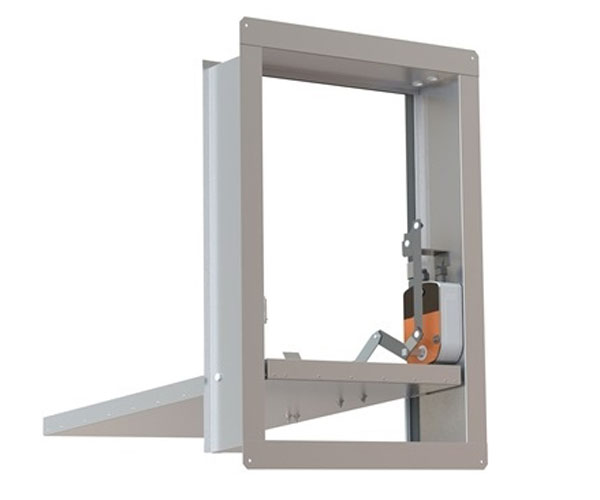

Клапан Сигмавент -60(90,180)-НО-(С)-АхВx150 состоит из корпуса прямоугольной формы глубиной 150 мм, имеющего с одной стороны плоский фланец, посадочная длина корпуса равна 150 мм. Внутри корпуса расположены заслонка и привод. Заслонка коробчатого типа изготовлена из оцинкованной стали и заполнена изнутри огнестойким теплоизолирующим материалом. Особенность данного исполнения – при монтаже уменьшается перекрытие канала корпусом клапана вследствие меньшей посадочной длины корпуса. Вылет заслонки за лицевую сторону корпуса клапана отсутствует, вылет заслонки за тыльную сторону корпуса клапана не регламентируется. Клапан рекомендуется для установки в проем в преграде, в проем в торце или сбоку воздуховода, не допускаются препятствия для открытия заслонки.
Геометрические характеристики
Площадь проходного сечения клапана Сигмавент-60-НО-(С)-АхВх150, м2
Площадь проходного сечения клапана Сигмавент-90(180)-НО-(С)-АхВх150, м2
