Описание

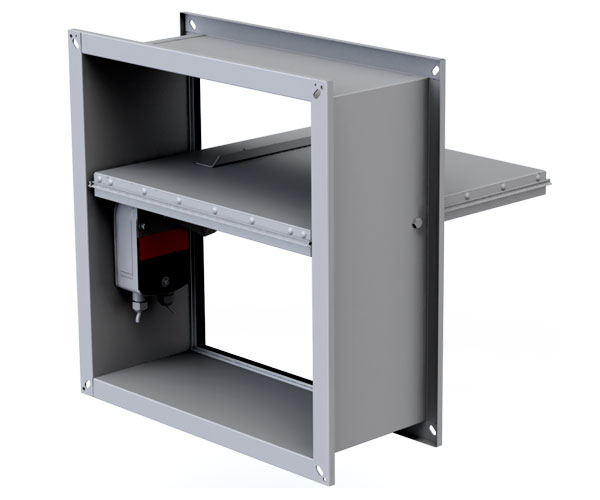

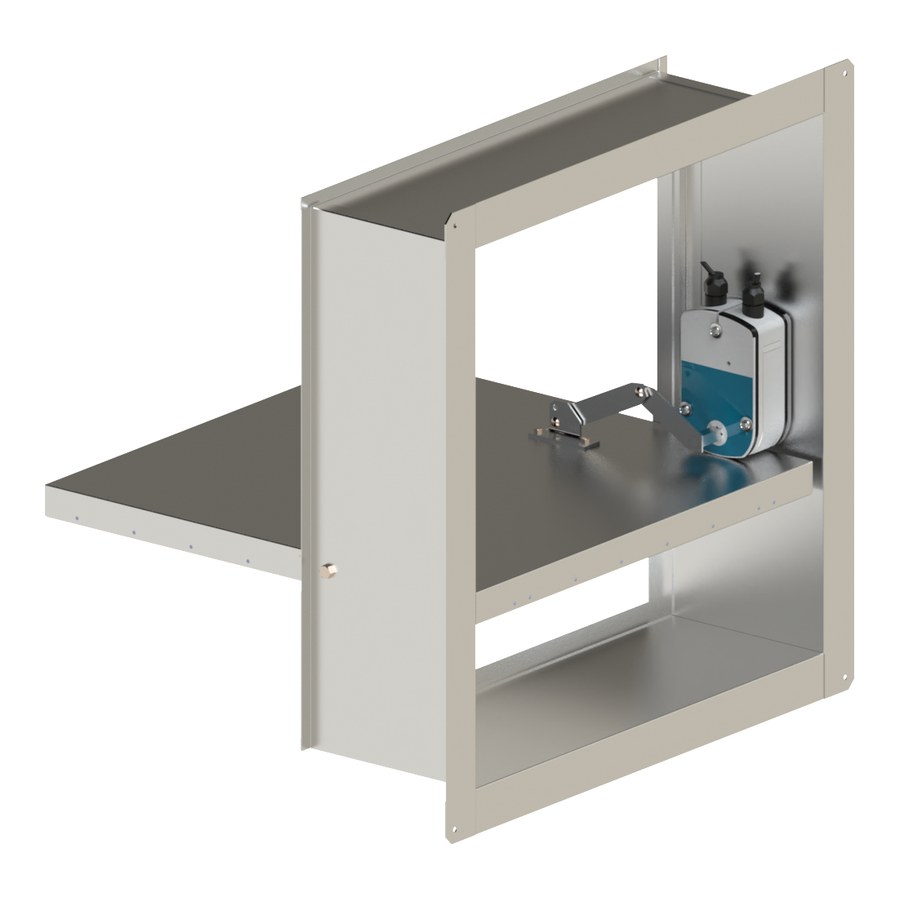

Клапан состоит из корпуса прямоугольной формы глубиной 220 мм, имеющего с одной стороны фланец с обратной отгибкой, посадочная длина корпуса равна 200 мм. Внутри корпуса расположены заслонка и привод. Заслонка коробчатого типа изготовлена из оцинкованной стали и заполнена изнутри огнестойким теплоизолирующим материалом. Вылет заслонки за лицевую сторону корпуса клапана отсутствует, вылет заслонки за тыльную сторону корпуса клапана не регламентируется. Клапан рекомендуется для установки в проем в преграде, в проем в торце или сбоку воздуховода, не допускаются препятствия для открытия заслонки.
Геометрические характеристики
В зависимости от типоразмера, при горизонтальном расположении оси вращения, может возникнуть необходимость дополнительного применения пружин для уравновешивания силы тяжести.
Площадь проходного сечения клапана Сигмавент -60-НО(С)-АХВ, м2
Площадь проходного сечения клапана Сигмавент -90(180)-НО(С)-АХВ, м2
