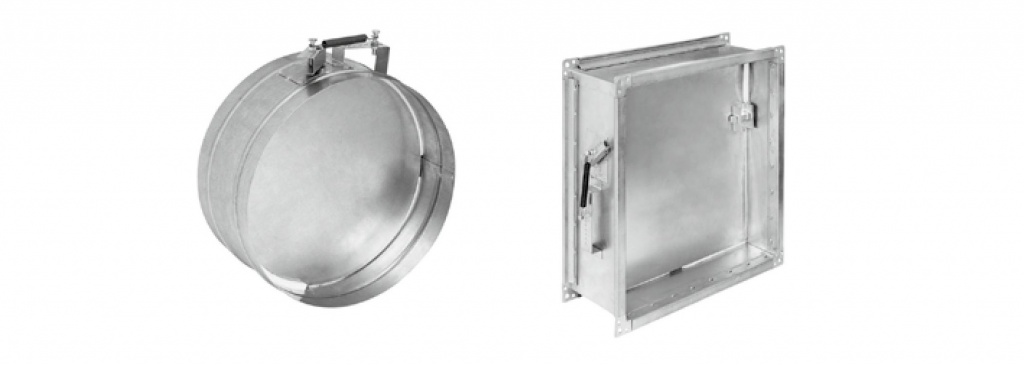

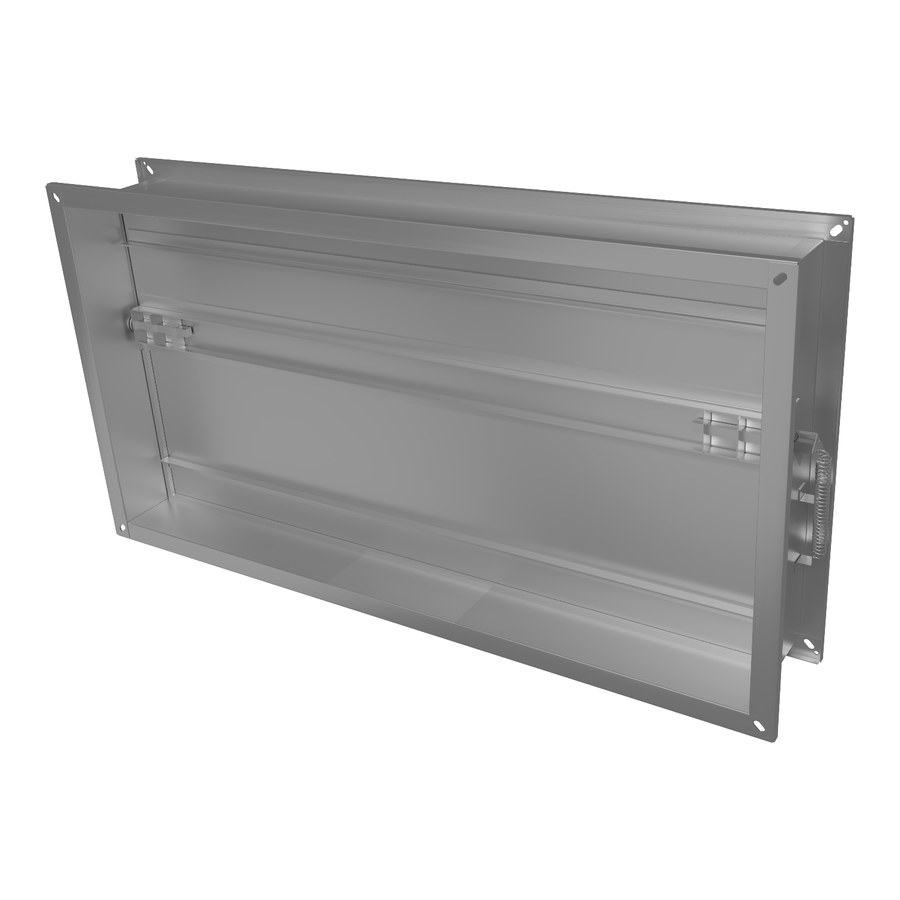

Клапаны обратные КО
Обратные клапаны изготавливаются в соответствии с техническими условиями ТУ 4863–002–78559458–2009.
Клапаны обратные предназначены для автоматического перекрытия проходного сечения воздуховода при прекращении воздушного потока с целью исключения возможности движения воздуха в обратном направлении. Клапаны способны работать в любой пространственной ориентации. Для обеспечения работоспособности при конкретной пространственной ориентации необходимо установить в требуемое положение рычаг заслонки и отрегулировать натяжку пружины с целью прилегания заслонки к уплотнению. Клапаны обратные могут устанавливаться в вентиляционных системах, с давлением в сети до 1000 Па (100 кгс/м2). Если давление в сети более 1000 Па, то это должно оговариваться при заказе.
Клапан представляет собой корпус из тонколистовой стали с двумя фланцами для присоединения к воздуховодам. Внутри корпуса на полуосях установлена заслонка. Ось вращения заслонки смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение. При прекращении движения воздуха заслонка под действием пружины возвращается в исходное положение и происходит закрытие клапана. Длина корпуса обратного клапана равна 180 мм независимо от типоразмера клапана.
Вид климатического исполнения — УХЛ 4 по ГОСТ 15150–69
Обозначение клапана:
КОц-Dн — клапан цилиндрический диаметром D (мм) с ниппельным подсоединением (до Д=315 мм). КОц-Dф — то же с фланцевым подсоединением. КОп-АхВ — клапан прямоугольный типоразмером АхВ (мм). Подсоединение фланцевое.
