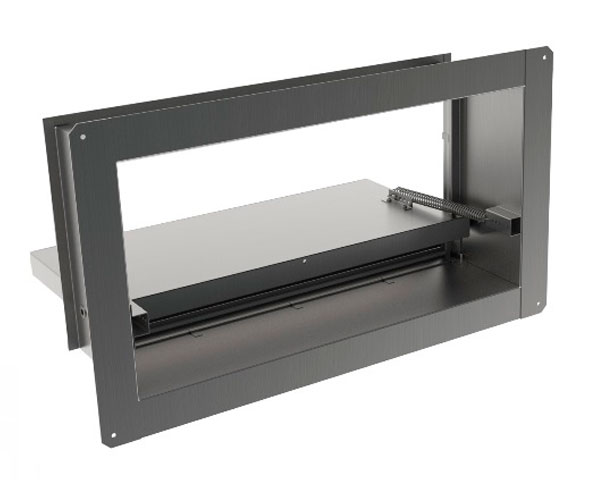

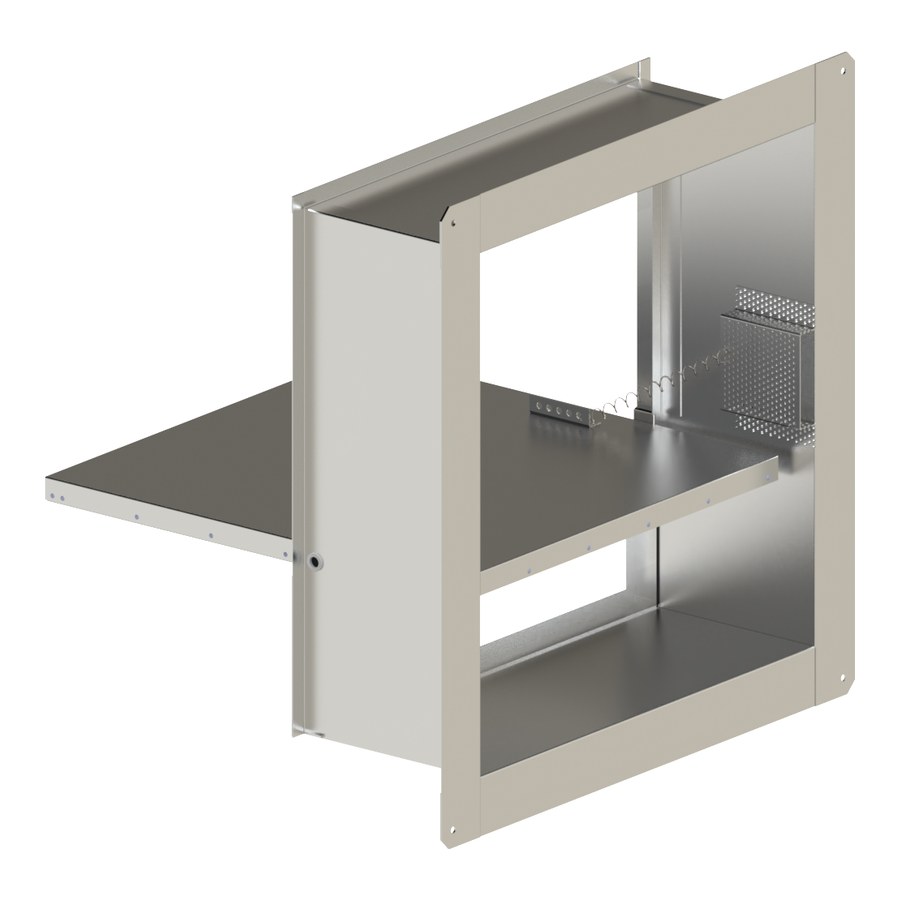

Клапан КИД противопожарный нормально закрытый избыточного давления предназначен для открытия проемов в ограждающих конструкциях тамбур шлюзов и других помещений для поддержания в них требуемого избыточного давления от 20 до 150 Па, а также для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией. Компенсирующая подача наружного воздуха приточной противодымной вентиляцией с механическим побуждением может быть предусмотрена с использованием систем подачи воздуха в тамбур-шлюзы или лифтовые шахты. При этом в ограждениях тамбур-шлюзов, к которым непосредственно примыкают защищаемые помещения могут быть установлены клапаны избыточного давления в противопожарном исполнении с требуемыми пределами огнестойкости.
Применение клапанов регламентируется Сводом Правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности». Клапан КИД является нормально закрытым огнестойкостью EI90, имеющего сертификат соответствия. Перепад давления на закрытой двери тамбур-шлюза от 20 Па до 150 Па, а также возврат заслонки в закрытое положение при падении давления, настраивается на клапане непосредственно при испытаниях противодымной системы при помощи регулировки пружин.
Типоразмер клапана АхВ (размер А параллелен оси вращения, размер В перпендикулярен оси вращения), является посадочным и соответствует проему в ограждении тамбур- шлюза. Стандартная глубина корпуса клапана 165 мм. Размер проема может быть от 150х150 мм.
Размер проема в ограждающей конструкции тамбур-шлюза определяется проектировщиком в зависимости от производительности и давления вентиляторов дымоудаления и подпора противодымной системы.
Схема конструкции клапана избыточного давления КИД (90)
