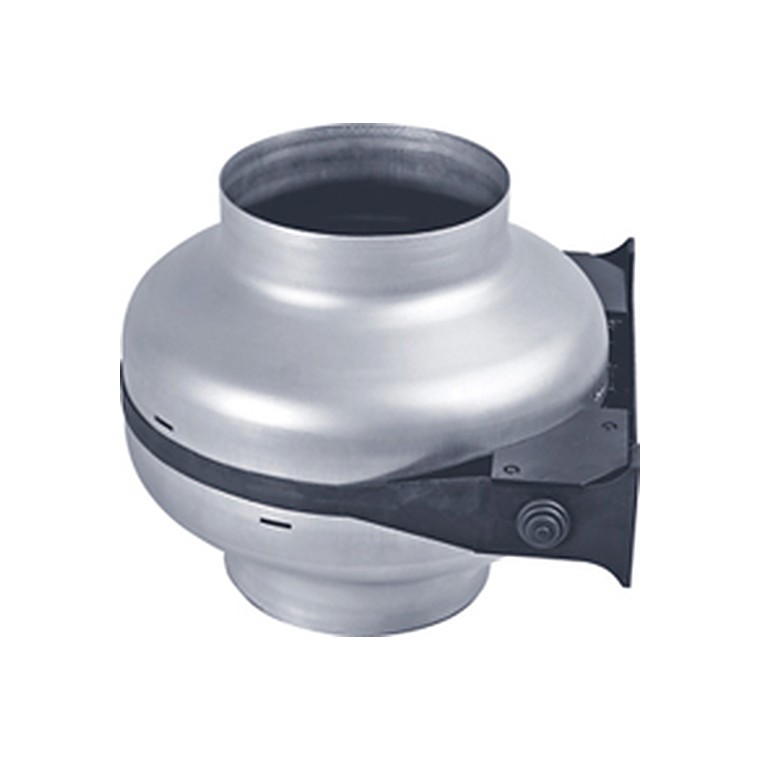

Канальные вентиляторы Turbo
Канальные вентиляторы Turbo оборудованы асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из гальванизированной стали.
Вентиляторы Turbo имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты вентиляторов IP X4, клеммной коробки – IP 54.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости у вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя
Все двигатели имеют встроенный термоконтакт.
Аксессуары
Быстросъёмные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.
Размеры, мм
| Модель | a | b | с | Ød | ØD |
| Turbo 100 | 17 | 242 | 287 | 98 | 275 |
| Turbo 125 | 24 | 242 | 287 | 123 | 275 |
| Turbo 160 | 24 | 272 | 354 | 158 | 345 |
| Turbo 200 | 34 | 272 | 354 | 198 | 345 |
| Turbo 250 | 48 | 272 | 354 | 248 | 345 |
| Turbo 315 | 48 | 272 | 354 | 313 | 345 |
Технические данные
| Модель | Напряжение, В/Гц |
Ном. мощн., Вт |
Ток, А |
Частота вращ., об/мин |
Макс. t, °C |
Уровень шума*, дБ(А) |
Вес, кг |
| Turbo 100 | 230/50 | 60 | 0,35 | 2600 | 55 | 53 | 3,0 |
| Turbo 125 | 230/50 | 60 | 0,38 | 2530 | 55 | 52 | 3,0 |
| Turbo 160 | 230/50 | 90 | 0,43 | 2500 | 55 | 56 | 4,5 |
| Turbo 200 | 230/50 | 180 | 0,78 | 2550 | 55 | 58 | 5,5 |
| Turbo 250 | 230/50 | 180 | 0,78 | 2590 | 55 | 59 | 5,5 |
| Turbo 315 | 230/50 | 280 | 1,24 | 2500 | 55 | 59 | 6,0 |
Монтаж
¤ Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
¤ Вентиляторы должны быть заземлены.
¤ Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
¤ Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
¤ Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
¤ Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
¤ Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание — очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
¤ Прекращена подача напряжения.
¤ Рабочее колесо вентилятора полностью остановилось.
¤ Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.
