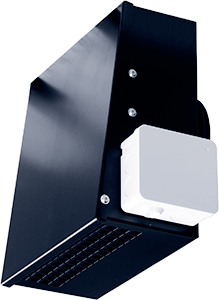

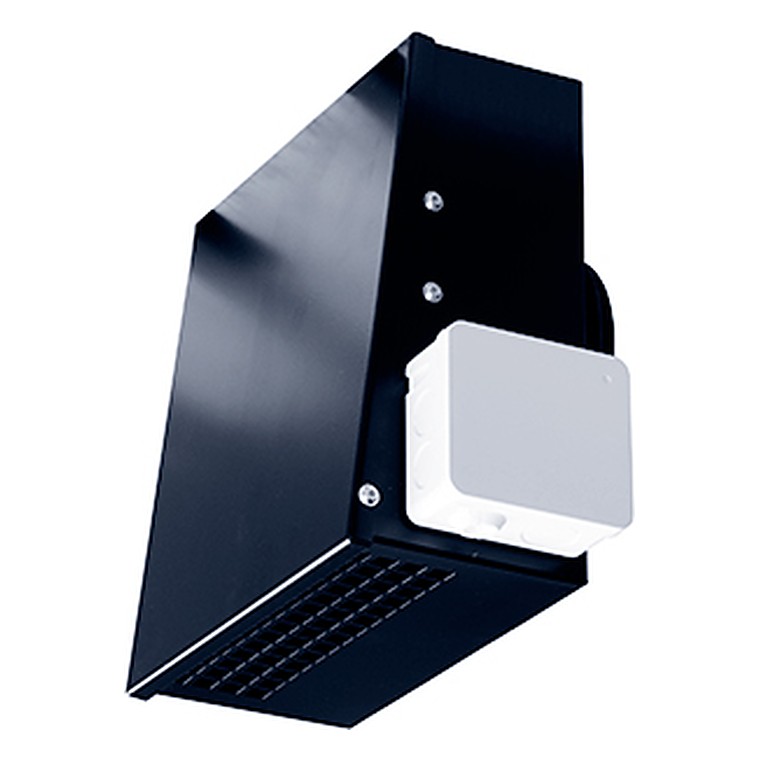

Канальные вентиляторы RS EC
Настенные вентиляторы RS EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали. У вентиляторов RS EC корпус дополнительно окрашивается в черный цвет.
Вентиляторы RS EC имеют типоразмеры от 100 до 160 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу “Технические характеристики”), клеммной коробки – IP 54.
Преимущества вентиляторов RS EC
- Низкое энергопотребление. Высокий КПД двигателя (более 90%) позволяет снизить эксплуатационные затраты минимум на 30%.
- Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
- Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому, достигается существенная экономия на электропроводке и пусковой аппаратуре.
- Низкий уровень шума в режиме малых оборотов.
- Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя
Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики

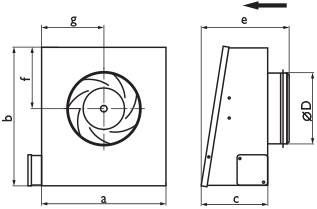

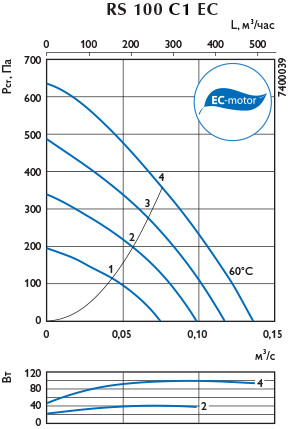

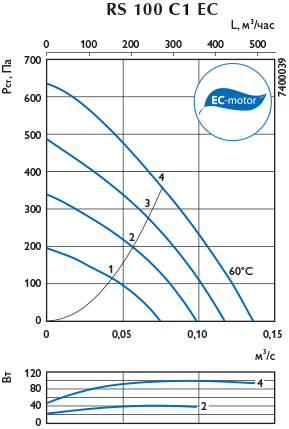

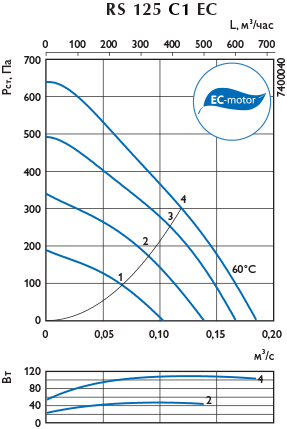

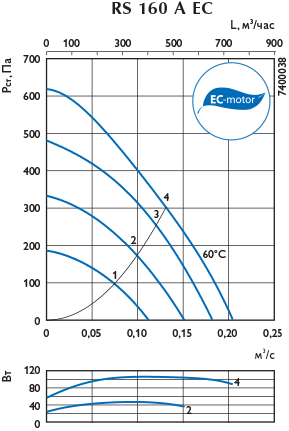

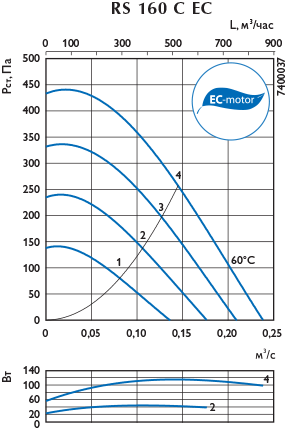

| Модель | Напря- | Ном. | Ток, | Частота | Макс. | Степень | Размеры, мм | Вес, | Схема | ||||||
| жение, | мощн., | А | вращ., | t, °С | защиты | кг | эл. | ||||||||
| В/Гц | Вт | об/мин | эл/двиг. | a | b | c | ØD | e | f | g | подкл. | ||||
| RS 100 C1 EC | 230/50 | 99 | 0,82 | 3550 | 60 | IP 54 | 234 | 257 | 132 | 100 | 170 | 106 | 117 | 2,5 | 30 |
| RS 125 C1 EC | 230/50 | 109 | 0,90 | 3550 | 60 | IP 54 | 234 | 257 | 132 | 125 | 180 | 106 | 117 | 2,5 | 30 |
| RS 160 A EC | 230/50 | 107 | 0,87 | 3520 | 60 | IP 54 | 336 | 317 | 154 | 160 | 203 | 139 | 168 | 3,1 | 30 |
| RS 160 C EC | 230/50 | 117 | 0,93 | 2890 | 60 | IP 54 | 336 | 317 | 154 | 160 | 201 | 139 | 168 | 3,2 | 30 |
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.

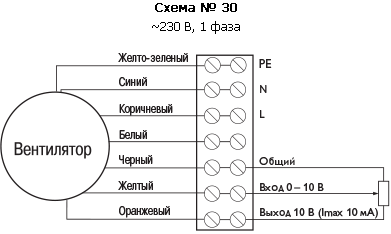

- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
