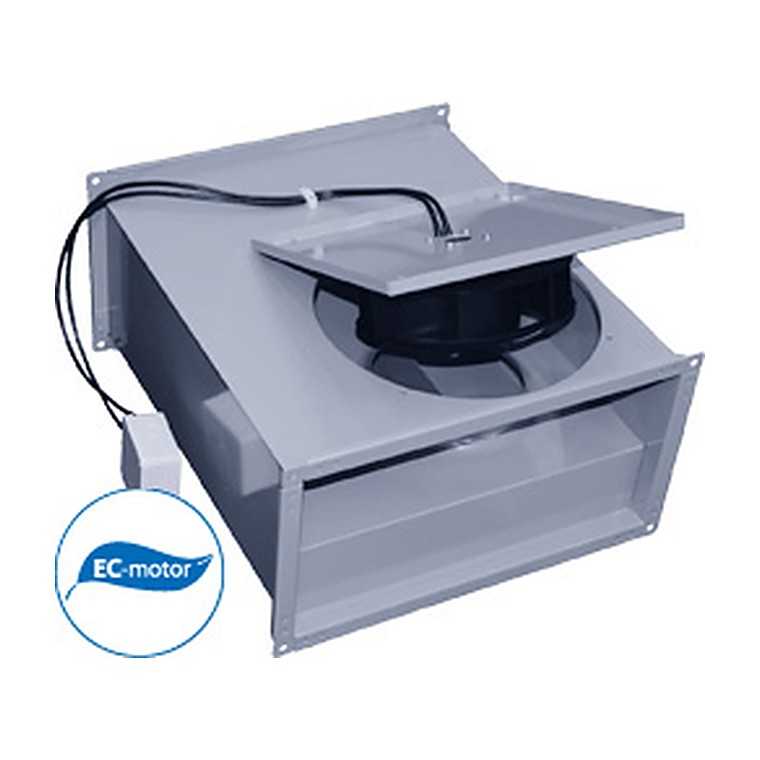

Канальные вентиляторы RKB EC
Канальные вентиляторы RKB EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из оцинкованной стали.
Вентиляторы RKB ЕС предназначены для соединения с воздуховодами прямоугольного сечения. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.
Преимущества вентиляторов RKB EC
- Низкое энергопотребление. Высокий КПД двигателя (более 90%) позволяет снизить эксплуатационные затраты минимум на 30%.
- Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
- Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому, достигается существенная экономия на электропроводке и пусковой аппаратуре.
- Низкий уровень шума в режиме малых оборотов.
- Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя
Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики
|
Модель
|
Напря- | Ном. | Ток, | Частота | Макс. t, |

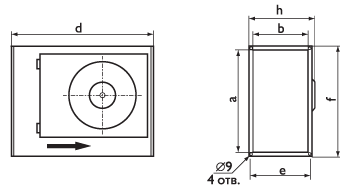

Размеры, мм
|
Вес, | Схема | |||||
| жение, | мощн., | А | вращ., | °С | кг | эл. | |||||||
| В/Гц | Вт | об/мин | a | b | d | e | f | h | подкл. | ||||
|

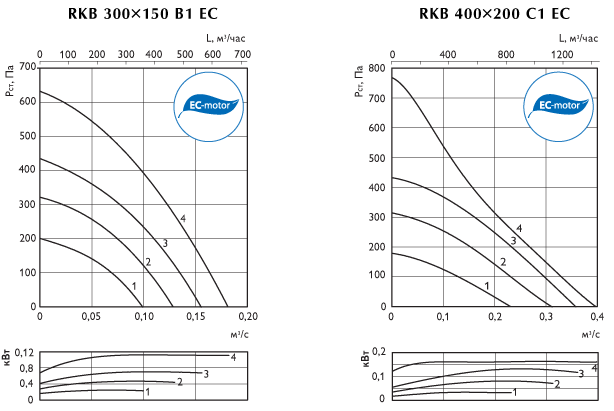

RKB 300х150 B1 EC
|
230/50 | 113 | 0,9 | 3700 | 60 | 300 | 150 | 375 | 172 | 343 | 193 | 6,2 | 31 |
|
RKB 400х200 C1 EC
|
230/50 | 162 | 1,26 | 2650 | 60 | 400 | 200 | 502 | 222 | 443 | 243 | 9,7 | 31 |
|

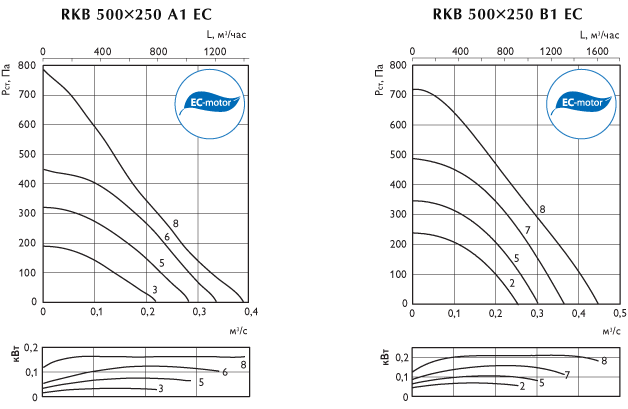

RKB 500×250 A1 EC
|
230/50 | 162 | 1,24 | 3080 | 60 | 500 | 250 | 532 | 272 | 543 | 293 | 13,8 | 31 |
|
RKB 500×250 B1 EC
|
230/50 | 211 | 0,93 | 2600 | 60 | 500 | 250 | 532 | 272 | 543 | 335 | 14,6 | 31 |
|

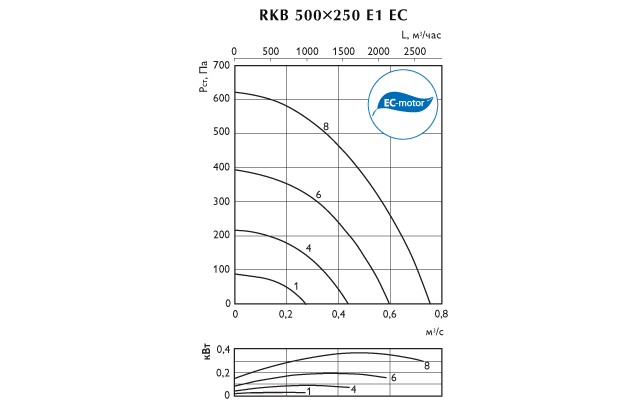

RKB 500×250 E1 EC
|
230/50 | 366 | 1,59 | 2020 | 60 | 500 | 250 | 532 | 272 | 543 | 342 | 17,2 | 32 |
|

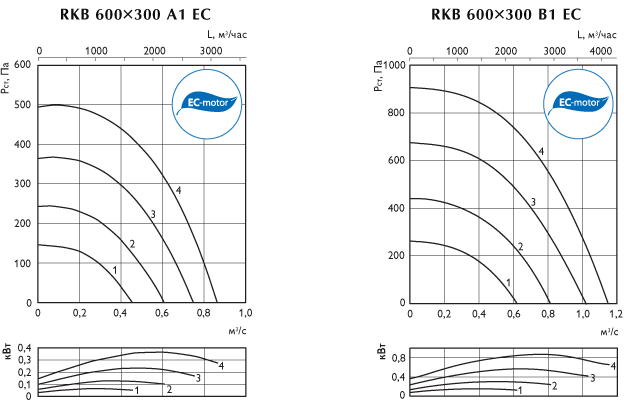

RKB 600×300 A1 EC
|
230/50 | 366 | 1,59 | 1650 | 60 | 600 | 300 | 642 | 322 | 643 | 386 | 26,3 | 32 |
|
RKB 600×300 B1 EC
|
230/50 | 868 | 4,06 | 2190 | 60 | 600 | 300 | 642 | 322 | 643 | 391 | 29,2 | 32 |
|

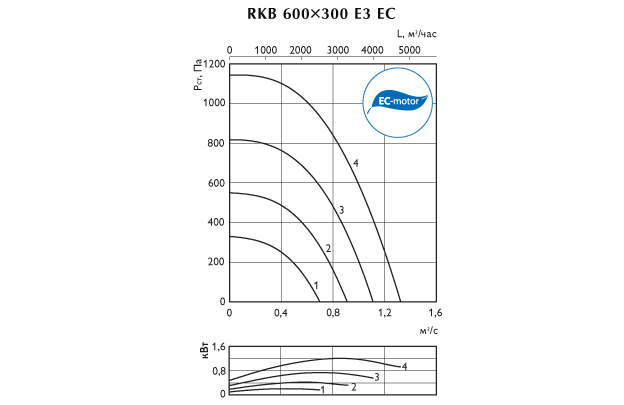

RKB 600×300 E3 EC
|
400/50 | 1220 | 1,88 | 2500 | 60 | 600 | 300 | 642 | 322 | 643 | 391 | 29,2 | 34 |
|

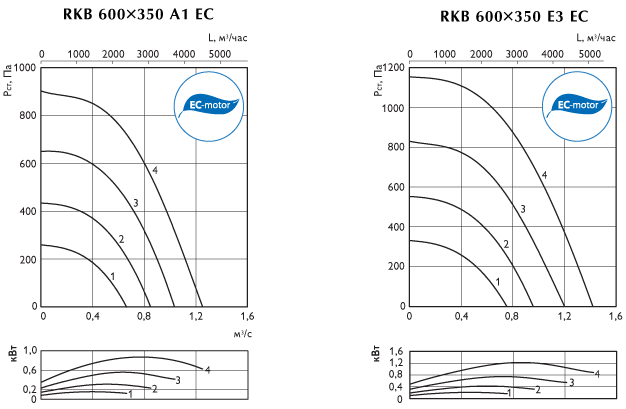

RKB 600х350 A1 EC
|
230/50 | 880 | 4,04 | 2200 | 60 | 600 | 350 | 642 | 372 | 643 | 441 | 30,4 | 33 |
|
RKB 600х350 E3 EC
|
400/50 | 1220 | 1,91 | 2500 | 60 | 600 | 350 | 642 | 372 | 643 | 441 | 27,1 | 34 |
|

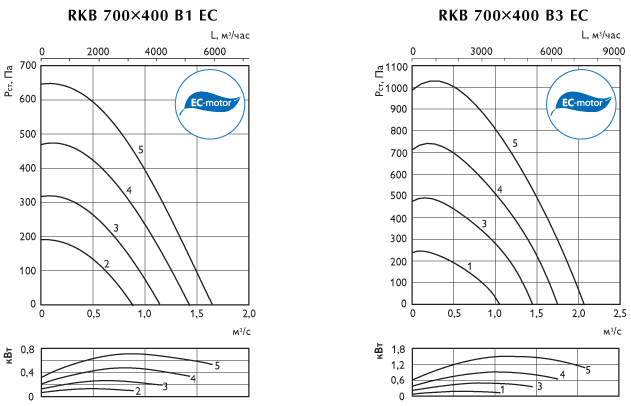

RKB 700х400 B1 EC
|
230/50 | 720 | 3,29 | 1420 | 60 | 700 | 400 | 787 | 422 | 743 | 493 | 41 | 33 |
|
RKB 700х400 B3 EC
|
400/50 | 1500 | 2,3 | 2300 | 60 | 700 | 400 | 787 | 422 | 743 | 493 | 41 | 34 |
|

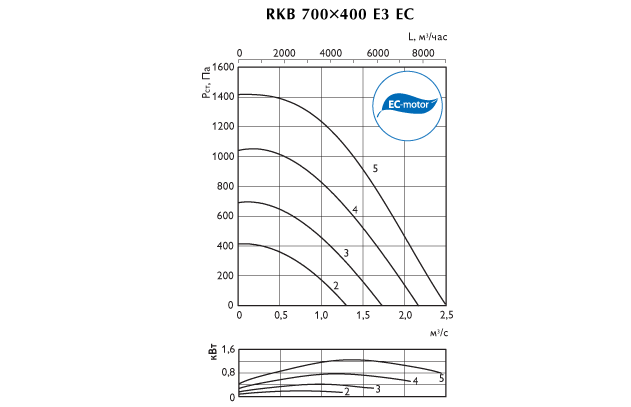

RKB 700х400 E3 EC
|
400/50 | 2420 | 3,68 | 2130 | 60 | 700 | 400 | 787 | 422 | 743 | 493 | 43,4 | 34 |
|

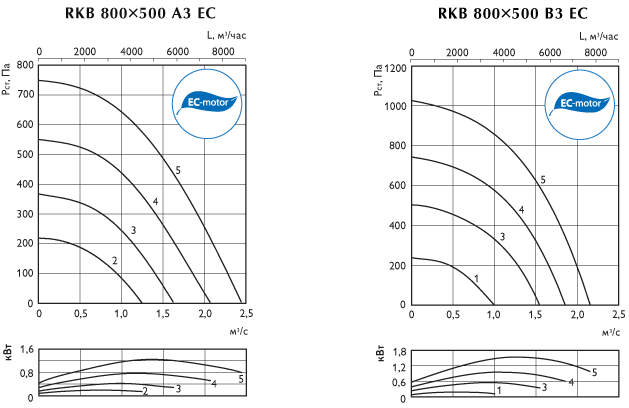

RKB 800х500 A3 EC
|
400/50 | 1260 | 1,96 | 1400 | 60 | 800 | 500 | 913 | 522 | 843 | 595 | 55,6 | 34 |
|
RKB 800х500 B3 EC
|
400/50 | 1540 | 2,4 | 1800 | 60 | 800 | 500 | 913 | 522 | 843 | 592 | 52 | 34 |
|

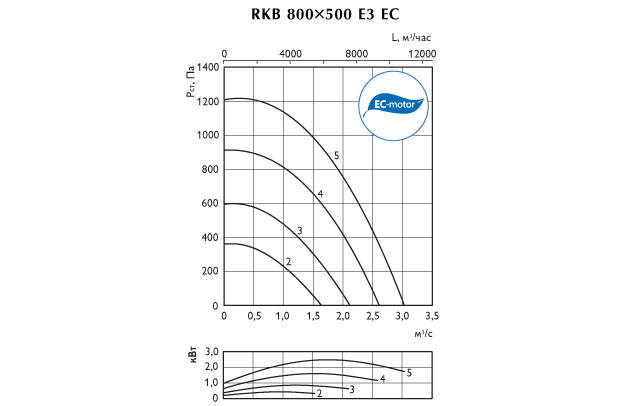

RKB 800х500 E3 EC
|
400/50 | 2570 | 3,92 | 1800 | 60 | 800 | 500 | 913 | 522 | 843 | 606 | 65,4 | 34 |
|

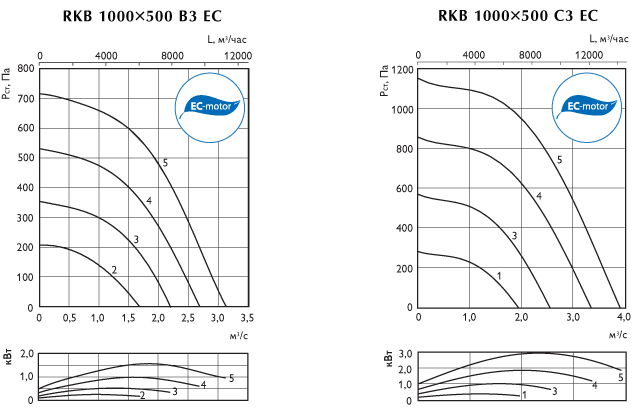

RKB 1000×500 B3 EC
|
400/50 | 1570 | 2,45 | 1230 | 60 | 1000 | 500 | 1017 | 522 | 1043 | 598 | 70,8 | 34 |
|
RKB 1000×500 C3 EC
|
400/50 | 3000 | 4,6 | 1560 | 60 | 1000 | 500 | 1017 | 522 | 1043 | 624 | 79 | 34 |
|

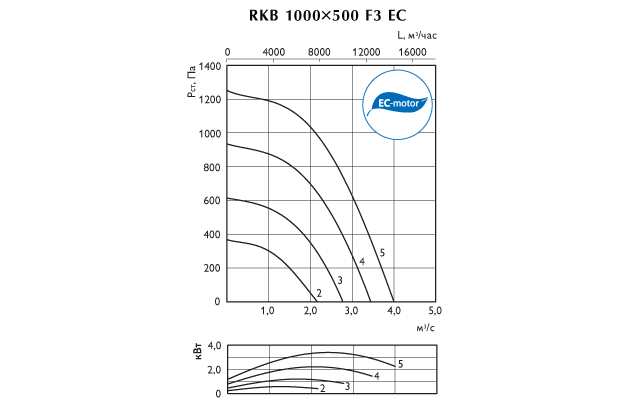

RKB 1000×500 F3 EC
|
400/50 | 3450 | 5,2 | 1630 | 60 | 1000 | 500 | 1017 | 522 | 1043 | 624 | 83 | 34 |
Монтаж
- Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов.
- Вентиляторы должны быть заземлены.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
