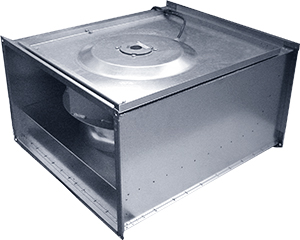

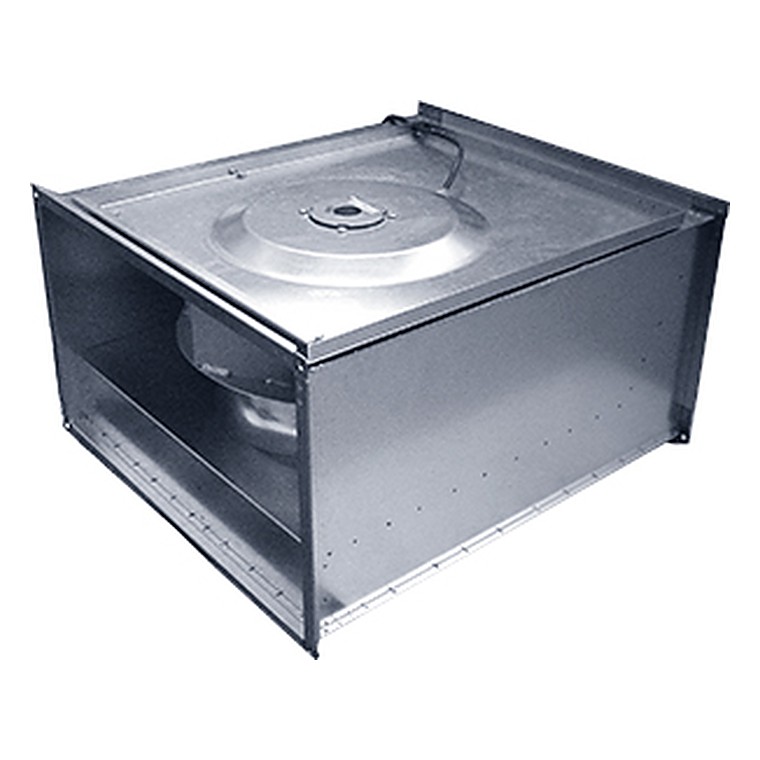

Канальные вентиляторы RKB
Канальные вентиляторы RKB оборудованы асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из гальванизированной стали. Вентиляторы RKB предназначены для соединения с воздуховодами прямоугольного сечения от 300?150 до 1000?500 мм. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу “Технические характеристики”), клеммной коробки – IP 54.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.
Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики
|
Модель
|

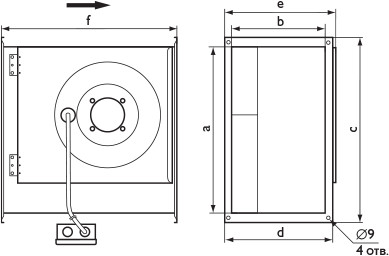

Напря- | Ном. | Ток, | Частота | Макс. | Степень | Размеры, мм | Вес, | Cхема | |||||
| жение, | мощн., | А | вращ., | t, °С | защиты эл. |
a
|
b
|
c
|
d
|
e
|
f
|
кг | эл. | |
| В/Гц | Вт | об/мин | двигателя | подк. | ||||||||||

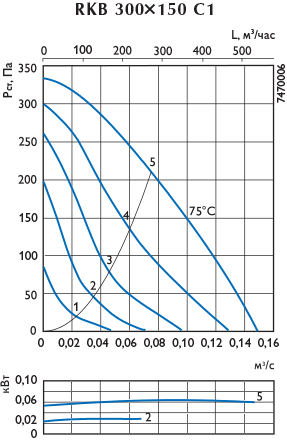

| RKB 300×150 C1 | 230/50 | 64 | 0,35 | 2460 | 75 | IP 44 | 300 | 150 | 343 | 193 | 193 | 375 | 6,2 | 1 |

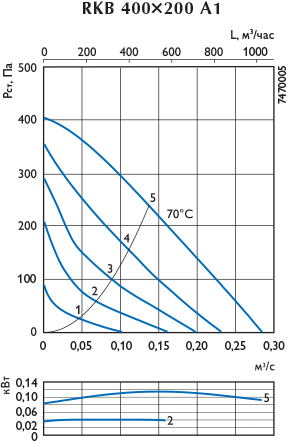

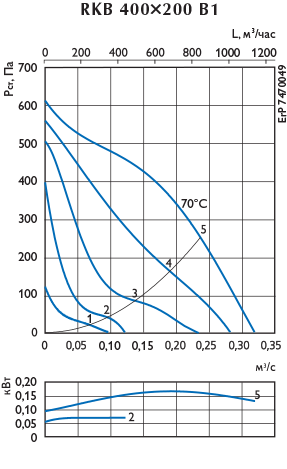

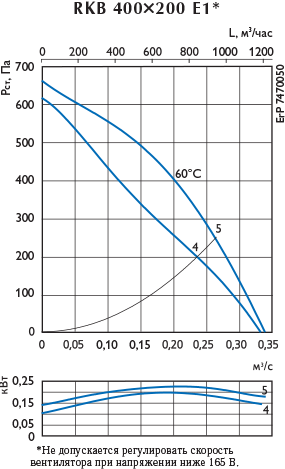

| RKB 400×200 A1 | 230/50 | 115 | 0,5 | 2530 | 70 | IP 44 | 400 | 200 | 443 | 243 | 243 | 502 | 9,8 | 1 |
| RKB 400×200 B1 | 230/50 | 169 | 0,86 | 2690 | 70 | IP 44 | 400 | 200 | 443 | 243 | 243 | 502 | 10,5 | 1 |
| RKB 400×200 E1 | 230/50 | 229 | 1,24 | 2760 | 60 | IP 44 | 400 | 200 | 443 | 243 | 243 | 502 | 11,1 | 1 |

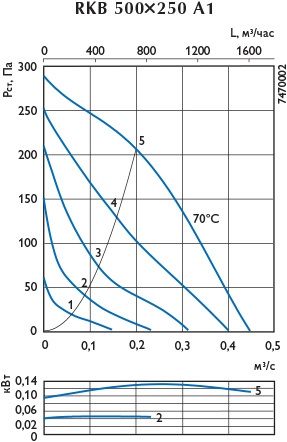

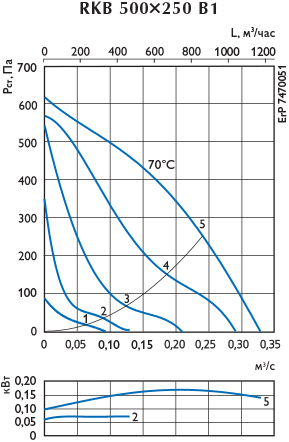

| RKB 500×250 A1 | 230/50 | 133 | 0,59 | 1270 | 70 | IP 44 | 500 | 250 | 543 | 293 | 293 | 532 | 16,4 | 1 |
| RKB 500×250 B1 | 230/50 | 168 | 0,91 | 2680 | 70 | IP 44 | 500 | 250 | 543 | 293 | 293 | 532 | 14,7 | 1 |

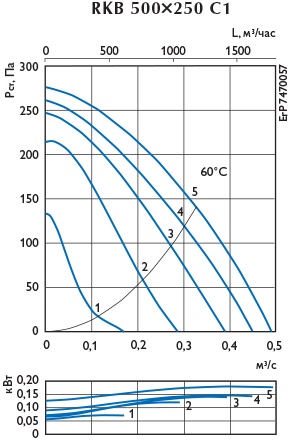

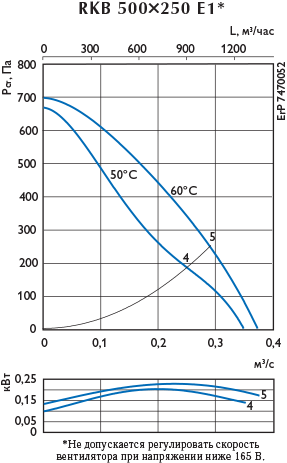

| RKB 500×250 C1 | 230/50 | 179 | 0,95 | 1390 | 60 | IP 54 | 500 | 250 | 543 | 293 | 328 | 532 | 16,9 | 5 |
| RKB 500×250 E1 | 230/50 | 230 | 1,28 | 2750 | 60 | IP 44 | 500 | 250 | 543 | 293 | 293 | 532 | 15,2 | 1 |

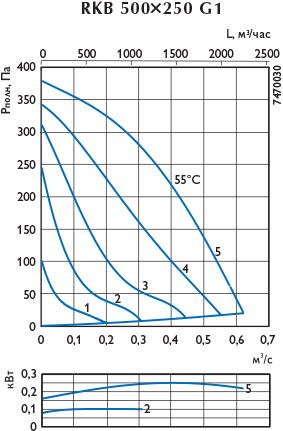

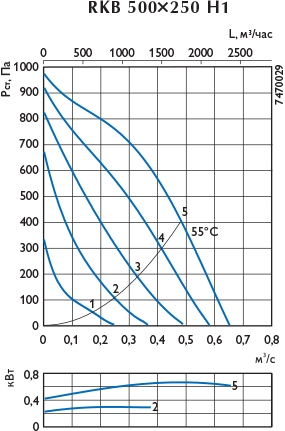

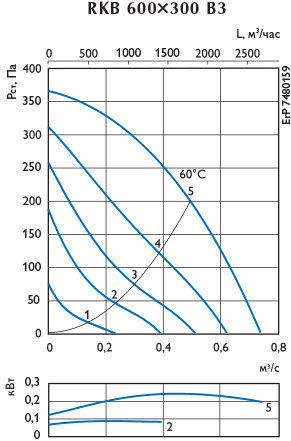

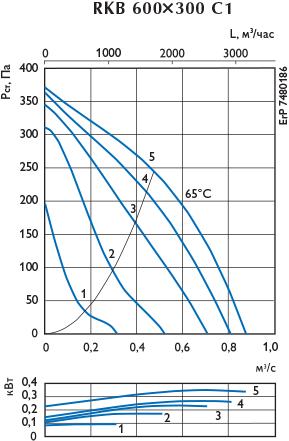

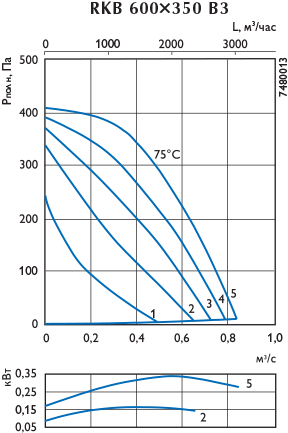

| RKB 500×250 G1 | 230/50 | 250 | 1,1 | 1330 | 55 | IP 44 | 500 | 250 | 543 | 293 | 293 | 532 | 16,5 | 5 |
| RKB 500×250 H1 | 230/50 | 675 | 3 | 2570 | 55 | IP 44 | 500 | 250 | 543 | 293 | 302 | 532 | 21,4 | 5 |
| RKB 600×300 B3 | 400/50 | 240 | 0,47 | 1330 | 60 | IP 54 | 600 | 300 | 643 | 343 | 354 | 642 | 26,3 | 4 |
| RKB 600×300 C1 | 230/50 | 350 | 1,82 | 1390 | 65 | IP 54 | 600 | 300 | 643 | 343 | 384 | 642 | 27,4 | 5 |
| RKB 600×350 B3 | 400/50 | 388 | 1,04 | 1415 | 75 | IP 44 | 600 | 350 | 643 | 393 | 395 | 717 | 31,9 | 4 |

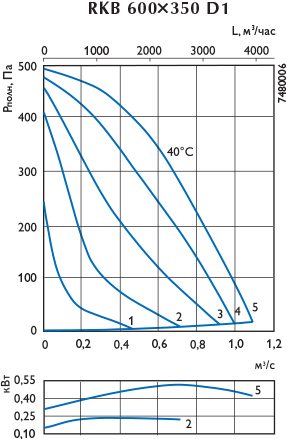

| RKB 600×350 D1 | 230/50 | 515 | 2,46 | 1370 | 40 | IP 44 | 600 | 350 | 643 | 393 | 406 | 717 | 33 | 5 |

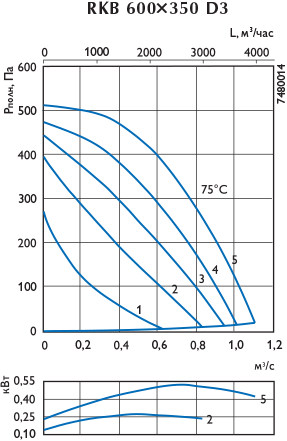

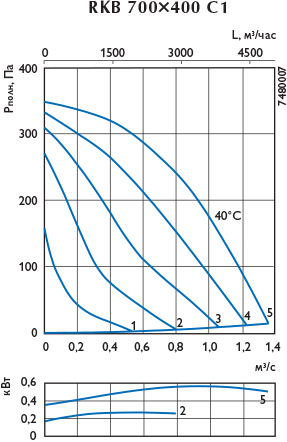

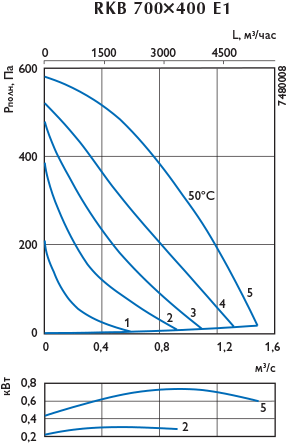

| RKB 600×350 D3 | 400/50 | 522 | 1,27 | 1410 | 75 | IP 44 | 600 | 350 | 643 | 393 | 406 | 717 | 34,3 | 4 |
| RKB 700×400 C1 | 230/50 | 563 | 2,73 | 910 | 40 | IP 44 | 700 | 400 | 743 | 443 | 455 | 787 | 46,3 | 5 |
| RKB 700×400 E1 | 230/50 | 731 | 3,3 | 1252 | 50 | IP 44 | 700 | 400 | 743 | 443 | 455 | 787 | 44 | 5 |

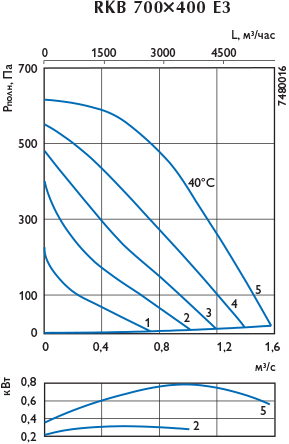

| RKB 700×400 E3 | 400/50 | 780 | 1,55 | 1358 | 40 | IP 44 | 700 | 400 | 743 | 443 | 455 | 787 | 43,5 | 4 |

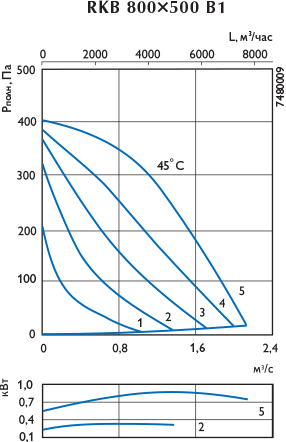

| RKB 800×500 B1 | 230/50 | 867 | 4,44 | 870 | 45 | IP 44 | 800 | 500 | 843 | 543 | 557 | 913 | 66,2 | 5 |

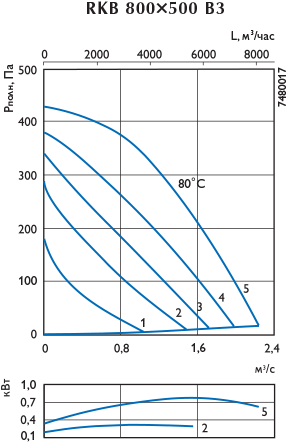

| RKB 800×500 B3 | 400/50 | 776 | 1,88 | 900 | 80 | IP 44 | 800 | 500 | 843 | 543 | 557 | 913 | 63,2 | 4 |

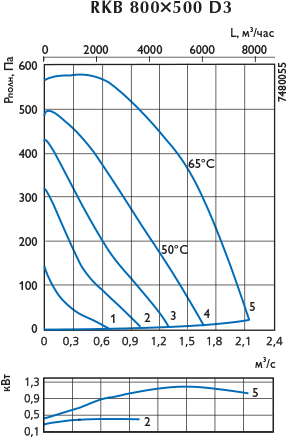

| RKB 800×500 D3 | 400/50 | 1180 | 2,06 | 1310 | 65* | IP 44 | 800 | 500 | 843 | 543 | 557 | 913 | 63,4 | 4 |

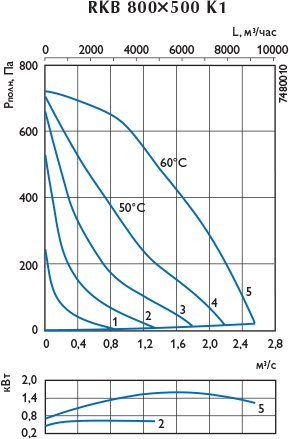

| RKB 800×500 K1 | 230/50 | 1610 | 7,7 | 1280 | 60* | IP 44 | 800 | 500 | 843 | 543 | 557 | 913 | 63,5 | 5 |

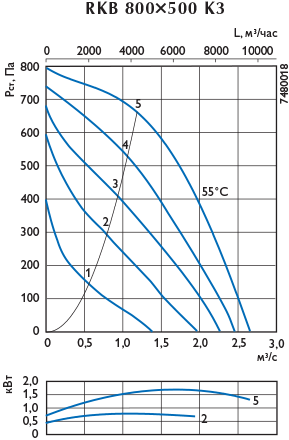

| RKB 800×500 K3 | 400/50 | 1710 | 3,69 | 1400 | 55 | IP 44 | 800 | 500 | 843 | 543 | 557 | 913 | 62,5 | 4 |

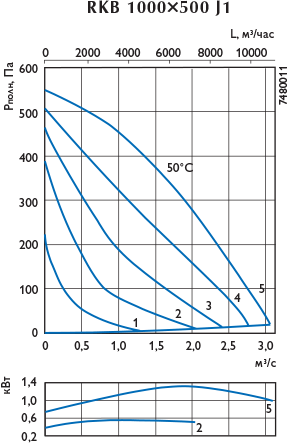

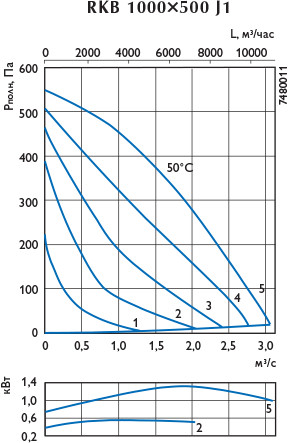

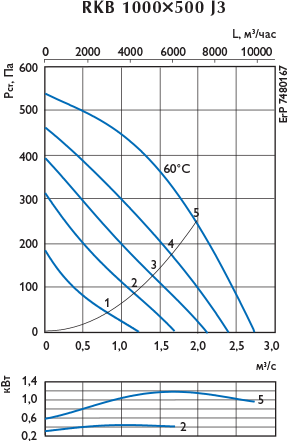

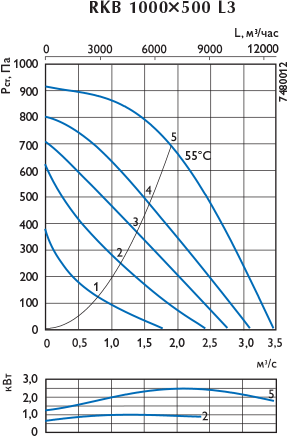

| RKB 1000×500 J1 | 230/50 | 1310 | 6,43 | 870 | 50 | IP 44 | 1000 | 500 | 1043 | 543 | 558 | 1017 | 86,2 | 5 |
| RKB 1000×500 J3 | 400/50 | 1170 | 2,93 | 900 | 60 | IP 54 | 1000 | 500 | 1043 | 543 | 556 | 1017 | 84 | 4 |
| RKB 1000×500 L3 | 400/50 | 2450 | 4,9 | 1350 | 55 | IP 44 | 1000 | 500 | 1043 | 543 | 558 | 1017 | 82,8 | 4 |
Монтаж
- Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов.
- Вентиляторы должны быть заземлены.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
