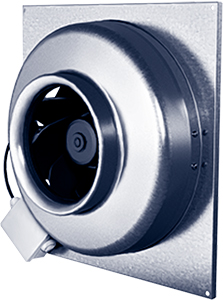

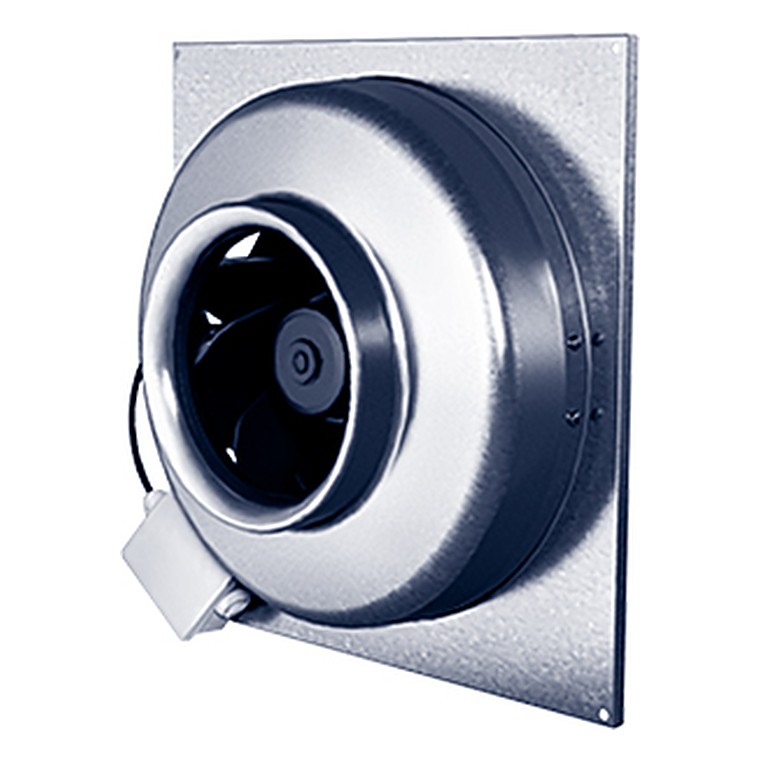

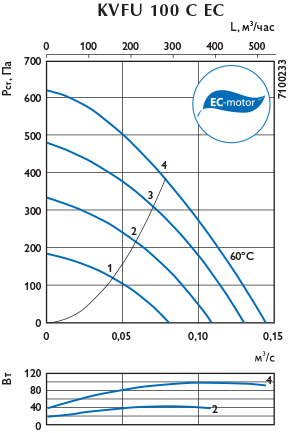

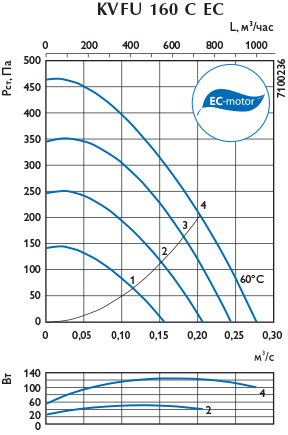

Канальные вентиляторы KVFU EC
Настенные вентиляторы KVFU EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали.
Вентиляторы KVFU EC имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу “Технические характеристики”), клеммной коробки – IP 54.
Преимущества вентиляторов KVFU EC
- Низкое энергопотребление. Высокий КПД двигателя (более 90%) позволяет снизить эксплуатационные затраты минимум на 30%.
- Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
- Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому, достигается существенная экономия на электропроводке и пусковой аппаратуре.
- Низкий уровень шума в режиме малых оборотов.
- Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя
Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики
| одель | Напря- | Ном. | Ток, | Частота | Макс. | Степень | Размеры, мм | Вес, | Схема | |||||||||
| жение, | мощн. | А | вращ., | t, °С | защиты | кг | эл. | |||||||||||

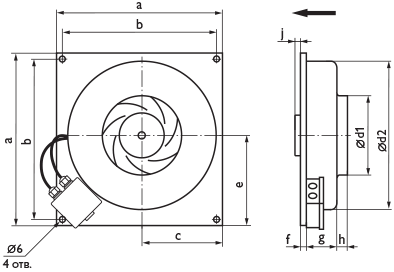

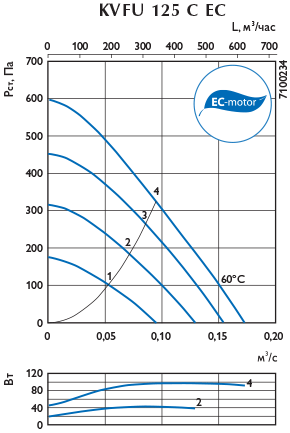

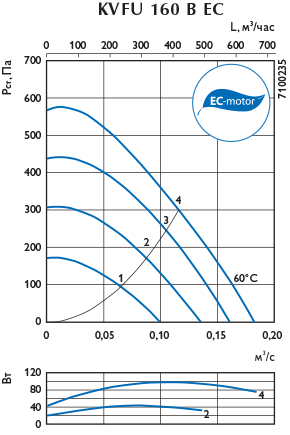

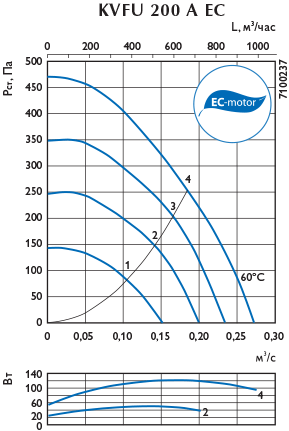

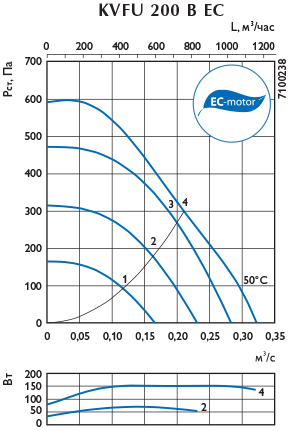

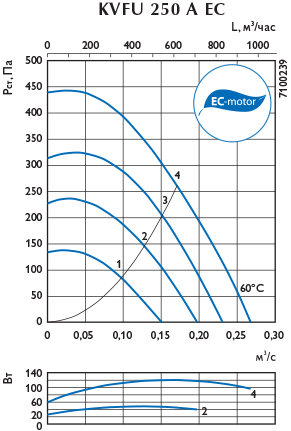

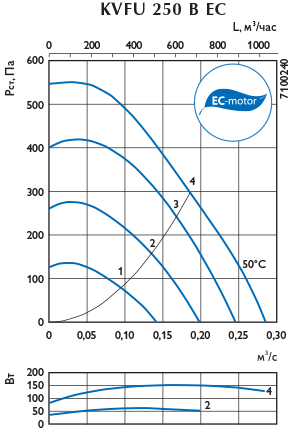

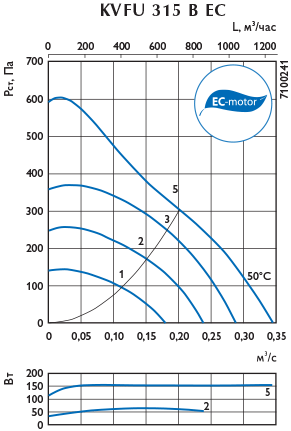

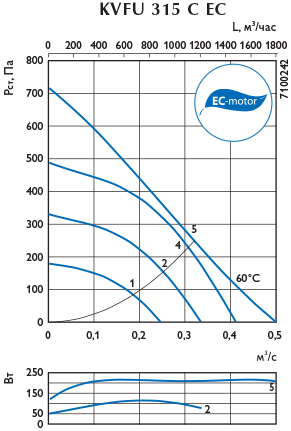

| В/Гц | Вт | об/мин | эл/двиг. | a | b | c | Ød1 | Ød2 | e | f | g | h | j | подкл. | ||||
| KVFU 100 C EC | 230/50 | 100 | 0,79 | 3570 | 60 | IP 54 | 310 | 295 | 140 | 100 | 240 | 170 | 7 | 91 | 21 | 24 | 2,7 | 30 |
| KVFU 125 C EC | 230/50 | 98 | 0,79 | 3550 | 60 | IP 54 | 310 | 295 | 140 | 125 | 240 | 170 | 7 | 91 | 20 | 24 | 2,7 | 30 |
| KVFU 160 B EС | 230/50 | 98 | 0,81 | 3550 | 60 | IP 54 | 335 | 320 | 155 | 160 | 268 | 180 | 7 | 80 | 25 | 24 | 2,8 | 30 |
| KVFU 160 C EC | 230/50 | 125 | 0,97 | 2870 | 60 | IP 54 | 400 | 385 | 195 | 160 | 342 | 205 | 10 | 100 | 26 | 20 | 3,3 | 30 |
| KVFU 200 A EC | 230/50 | 122 | 0,96 | 2840 | 60 | IP 54 | 400 | 385 | 195 | 200 | 342 | 205 | 10 | 98 | 28 | 20 | 3,4 | 30 |
| KVFU 200 B EC | 230/50 | 154 | 1,20 | 3260 | 50 | IP 44 | 400 | 385 | 195 | 200 | 342 | 205 | 10 | 98 | 28 | 21 | 3,6 | 31 |
| KVFU 250 A EС | 230/50 | 122 | 0,96 | 2870 | 60 | IP 54 | 400 | 385 | 195 | 250 | 342 | 205 | 10 | 94 | 31 | 20 | 3,4 | 30 |
| KVFU 250 B EC | 230/50 | 152 | 1,18 | 3300 | 50 | IP 44 | 400 | 385 | 195 | 250 | 342 | 205 | 10 | 94 | 31 | 21 | 3,6 | 31 |
| KVFU 315 B EC | 230/50 | 158 | 1,23 | 2930 | 50 | IP 44 | 460 | 445 | 225 | 315 | 400 | 235 | 12 | 128 | 29 | 19 | 4,4 | 31 |
| KVFU 315 C EC | 230/50 | 219 | 0,99 | 2530 | 60 | IP 54 | 460 | 445 | 225 | 315 | 400 | 235 | 12 | 120 | 37 | 43 | 5,9 | 31 |
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
