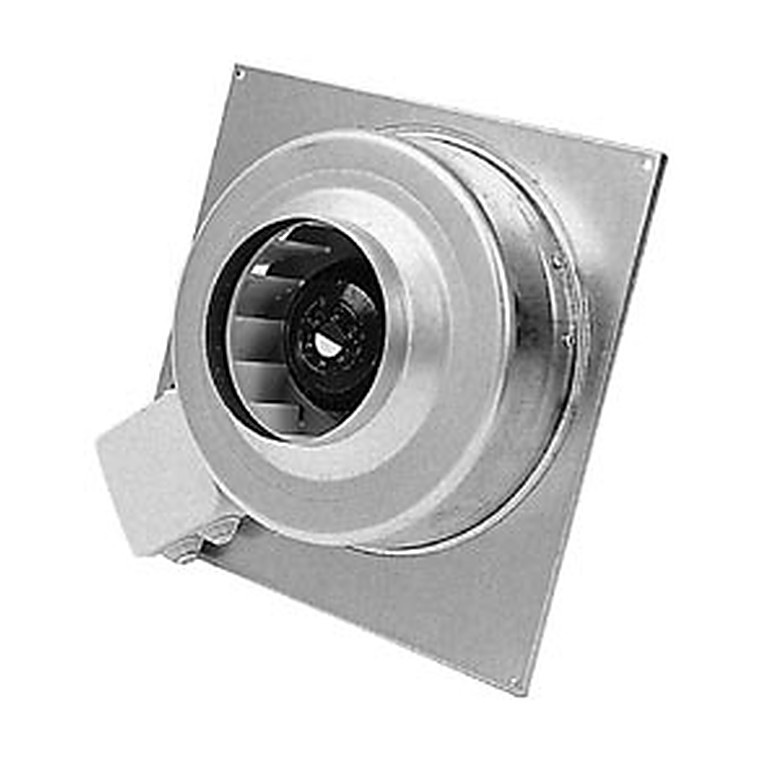

Канальные вентиляторы KVFU
Настенные вентиляторы KVFU оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали.
Вентиляторы KVFU имеют типоразмеры от 100 до 315 мм предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя
Все двигатели имеют встроенный термоконтакт с автоматическим перезапуском.
Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики

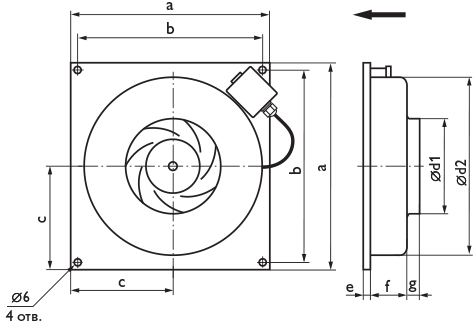

| Модель | Напря- | Ном. | Ток, | Частота | Макс. | Размеры, мм | Вес, | Схема | |||||||
| жение, | мощн., | А | вращ., | t, °С | кг | эл. | |||||||||
| В/Гц | Вт | об/мин | a | b | c | Ød1 | Ød2 | e | f | g | подкл. | ||||
| KVFU 100 A | 230/50 | 41 | 0,18 | 1730 | 60 | 310 | 295 | 140 | 100 | 240 | 7 | 80 | 24 | 2,3 | 2 |
| KVFU 100 C | 230/50 | 62 | 0,27 | 2530 | 60 | 310 | 295 | 140 | 100 | 240 | 7 | 80 | 24 | 2,3 | 1 |
| KVFU 125 A | 230/50 | 40 | 0,18 | 1640 | 60 | 310 | 295 | 140 | 125 | 240 | 7 | 80 | 24 | 2,3 | 2 |
| KVFU 125 C | 230/50 | 62 | 0,27 | 2480 | 70 | 310 | 295 | 140 | 125 | 240 | 7 | 80 | 24 | 2,3 | 1 |
| KVFU 160 B | 230/50 | 62 | 0,27 | 2540 | 60 | 335 | 320 | 155 | 160 | 268 | 7 | 70 | 30 | 2,4 | 1 |
| KVFU 160 C | 230/50 | 105 | 0,44 | 2480 | 65 | 400 | 385 | 195 | 160 | 342 | 10 | 92 | 26 | 3,1 | 1 |
| KVFU 200 A | 230/50 | 115 | 0,50 | 2580 | 60 | 400 | 385 | 195 | 200 | 342 | 10 | 83 | 34 | 3,3 | 1 |
| KVFU 200 B | 230/50 | 144 | 0,63 | 2720 | 60 | 400 | 385 | 195 | 200 | 342 | 10 | 83 | 34 | 4,0 | 1 |
| KVFU 250 A | 230/50 | 120 | 0,53 | 2680 | 60 | 400 | 385 | 195 | 250 | 342 | 10 | 83 | 33 | 3,3 | 1 |
| KVFU 250 B | 230/50 | 146 | 0,63 | 2740 | 60 | 400 | 385 | 195 | 250 | 342 | 10 | 83 | 33 | 4,0 | 1 |
| KVFU 315 B | 230/50 | 190 | 0,84 | 2465 | 50 | 460 | 445 | 225 | 315 | 400 | 12 | 112 | 34 | 4,9 | 1 |
| KVFU 315 C | 230/50 | 274 | 1,19 | 2500 | 50 | 460 | 445 | 225 | 315 | 400 | 12 | 112 | 34 | 5,3 | 1 |
Монтаж
- Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
