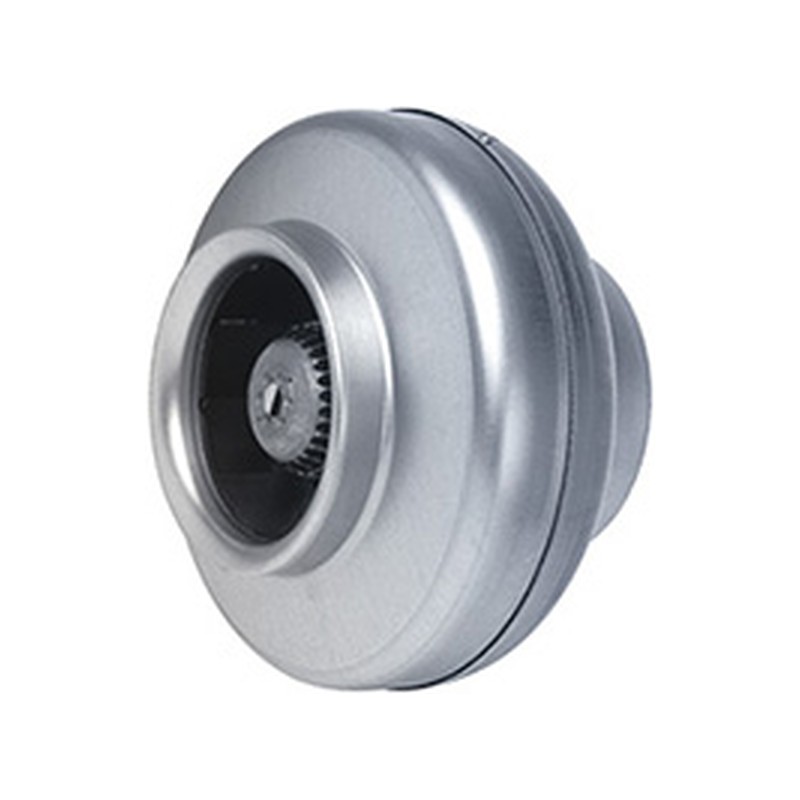

Канальные вентиляторы CK (Ostberg)
Канальные вентиляторы CK оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали.
Вентиляторы CK имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя
Все двигатели имеют встроенный термоконтакт с автоматическим перезапуском.
Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики
| Модель | Напря- | Ном. | Ток, | Частота | Макс. t, | Размеры, мм | Вес, | Схема | ||||
| жение, | мощн., | А | вращ., | °C | кг | эл. | ||||||
| В/Гц | Вт | об/мин | a | b | c | Ød | ØD | подкл. | ||||

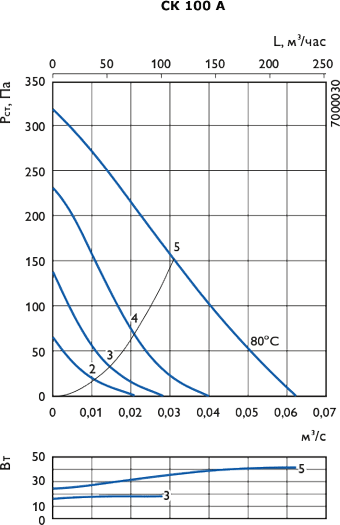

| СК 100 А | 230/50 | 41 | 0,18 | 2040 | 80 | 26 | 136 | 26 | 99 | 243 | 2,6 | 2 |

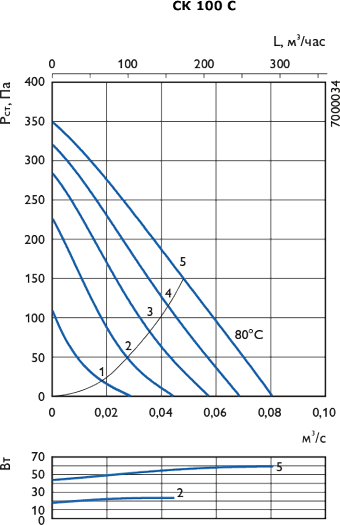

| СК 100 С | 230/50 | 59 | 0,26 | 2570 | 80 | 26 | 136 | 26 | 99 | 243 | 2,6 | 1 |
| СК 125 А | 230/50 | 41 | 0,18 | 1960 | 80 | 27 | 134 | 27 | 124 | 243 | 2,6 | 2 |
| СК 125 С | 230/50 | 60 | 0,26 | 2530 | 80 | 27 | 134 | 27 | 124 | 243 | 2,6 | 1 |
| СК 160 В | 230/50 | 60 | 0,26 | 2490 | 80 | 30 | 133 | 32 | 159 | 271 | 2,9 | 1 |
| СК 160 С | 230/50 | 108 | 0,47 | 2560 | 75 | 30 | 164 | 32 | 159 | 345 | 3,9 | 1 |
| СК 200 А | 230/50 | 129 | 0,57 | 2630 | 60 | 33 | 160 | 35 | 199 | 345 | 4,2 | 1 |
| СК 200 B | 230/50 | 145 | 0,63 | 2750 | 60 | 33 | 160 | 35 | 199 | 345 | 4,9 | 1 |
| СК 250 A | 230/50 | 126 | 0,56 | 2650 | 60 | 33 | 160 | 35 | 249 | 345 | 4,3 | 1 |
| СК 250 B | 230/50 | 145 | 0,63 | 2750 | 60 | 33 | 160 | 35 | 249 | 345 | 4,9 | 1 |
| СК 315 B | 230/50 | 190 | 0,84 | 2465 | 50 | 32 | 185 | 40 | 314 | 402 | 5,8 | 1 |
| СК 315 C | 230/50 | 269 | 1,18 | 2550 | 60 | 32 | 185 | 40 | 314 | 402 | 6,0 | 1 |
Монтаж
- Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
B случае неисправности
- Проверить, поступает ли напряжение на вентилятор.
- Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
- Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
- В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.
