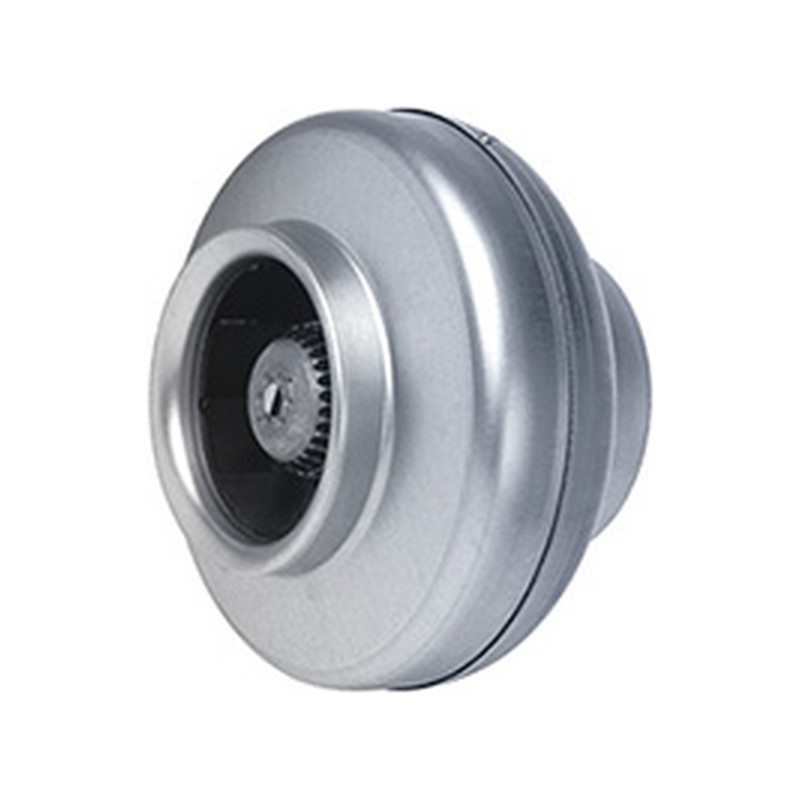

Канальные вентиляторы CK EC (Ostberg)
Канальные вентиляторы CK EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками.
Вентиляторы CK EC имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54, клеммной коробки – IP 54.
Преимущества вентиляторов CK EC
- Низкое энергопотребление. Высокий КПД двигателя (более 90%) позволяет снизить эксплуатационные затраты минимум на 30%.
- Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
- Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому, достигается существенная экономия на электропроводке и пусковой аппаратуре.
- Низкий уровень шума в режиме малых оборотов.
- Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя
Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики

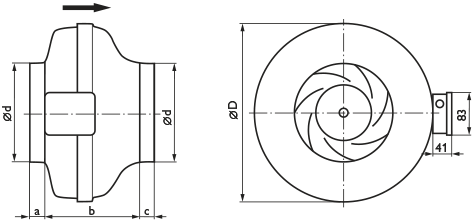

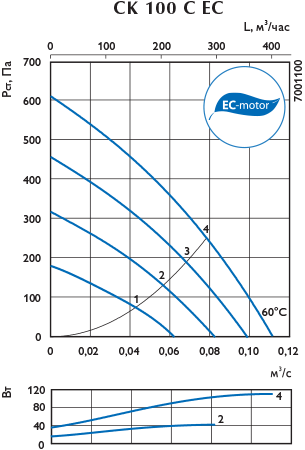

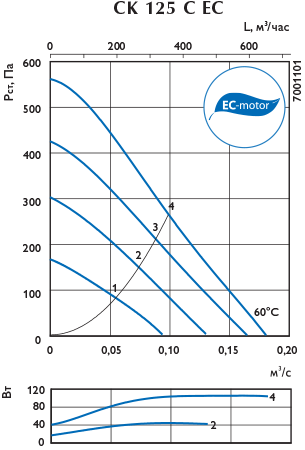

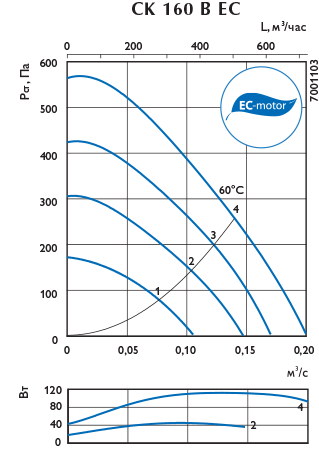

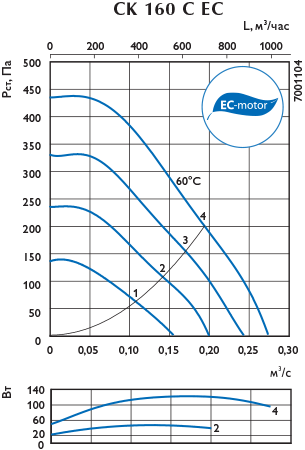

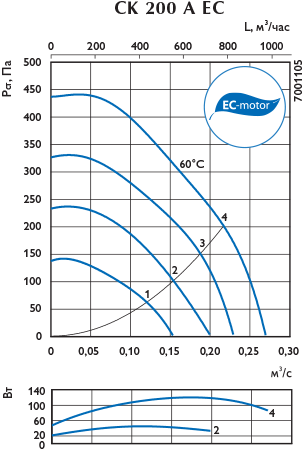

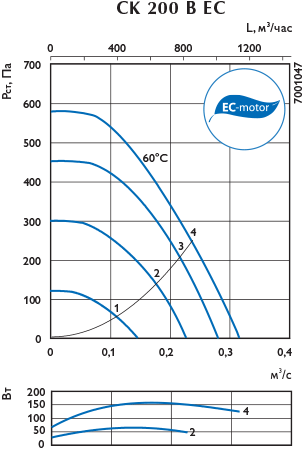

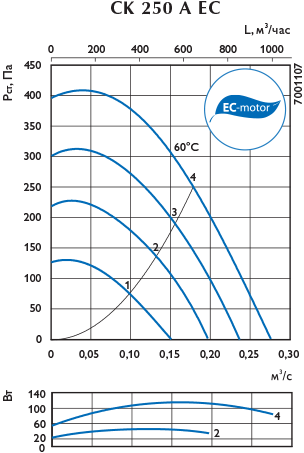

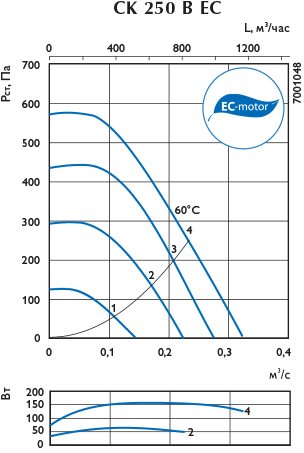

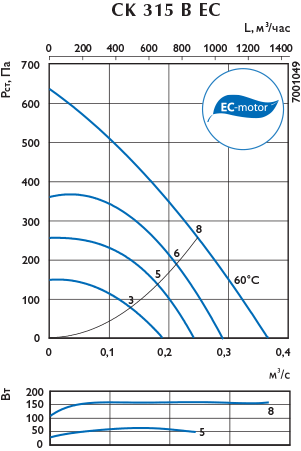

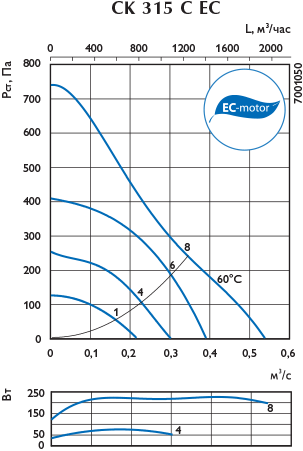

| Модель | Напря- | Ном. | Ток, | Частота | Макс. t, | Степень | Размеры, мм | Вес, | Схема | ||||
| жение, | мощн., | А | вращ., | °C | защиты | кг | эл. | ||||||
| В/Гц | Вт | об/мин | эл/двигателя | a | b | c | Ød | ØD | подкл. | ||||
| СК 100 C EC | 230/50 | 111 | 0,90 | 3600 | 60 | IP 54 | 26 | 136 | 26 | 99 | 243 | 2,6 | 30 |
| СК 125 C EC | 230/50 | 106 | 0,87 | 3540 | 60 | IP 54 | 27 | 134 | 27 | 124 | 243 | 2,6 | 30 |
| СК 160 B EС | 230/50 | 110 | 0,89 | 3600 | 60 | IP 44 | 30 | 133 | 32 | 159 | 271 | 2,8 | 30 |
| СК 160 C EC | 230/50 | 121 | 0,99 | 2900 | 60 | IP 54 | 30 | 164 | 32 | 159 | 345 | 3,9 | 30 |
| СК 200 A EC | 230/50 | 120 | 0,97 | 2900 | 60 | IP 54 | 33 | 160 | 35 | 199 | 345 | 4,0 | 30 |
| СК 200 B EC | 230/50 | 154 | 1,21 | 3250 | 60 | IP 54 | 33 | 160 | 35 | 199 | 345 | 4,0 | 31 |
| СК 250 A EC | 230/50 | 115 | 0,95 | 2900 | 60 | IP 54 | 33 | 160 | 35 | 249 | 345 | 4,1 | 30 |
| СК 250 B EC | 230/50 | 155 | 1,25 | 3330 | 60 | IP 54 | 33 | 160 | 35 | 249 | 345 | 4,1 | 31 |
| СК 315 B EC | 230/50 | 159 | 1,22 | 2760 | 60 | IP 44 | 32 | 185 | 40 | 314 | 402 | 5,4 | 31 |
| СК 315 C EC | 230/50 | 226 | 1,00 | 2624 | 60 | IP 44 | 32 | 185 | 40 | 314 | 402 | 6,2 | 31 |
Монтаж
- Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов.
- Вентиляторы должны быть заземлены.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
