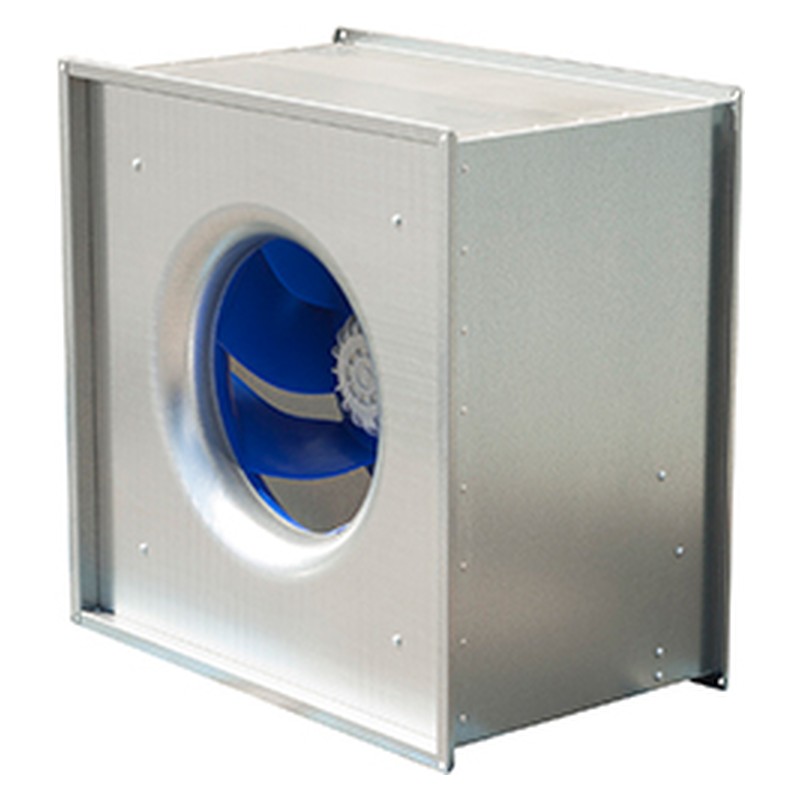

Канальные вентиляторы BFS
Канальные вентиляторы BFS EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали.
Вентиляторы BFS EC предназначены для соединения с воздуховодами квадратного сечения. Степень защиты электродвигателя и клеммной коробки – IP 54
Преимущества вентиляторов BFS EC
- Низкое энергопотребление. Высокий КПД двигателя (более 90%) позволяет снизить эксплуатационные затраты минимум на 30%.
- Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10?В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
- Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому, достигается существенная экономия на электропроводке и пусковой аппаратуре.
- Низкий уровень шума в режиме малых оборотов.
- Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя
Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики
|
Модель
|
Напряжение, В/Гц
|
Ном.мощн.,Вт
|
Ток,А
|
Частота вращ., об/мин
|
Макс. t, °С
|
Степень защиты эл. двигателя
|
Размеры, мм
|
Вес, | Cхема | ||||
| кг | эл. | ||||||||||||
| a | b | c | d | e | подкл. | ||||||||
|
BFS 400×400 B1 EC
|
230/50 | 217 | 0,97 | 2370 | 60 | IP 54 | 400 | 400 | 443 | 443 | 241 | 11,5 | 31 |
|
BFS 450×450 С1 EC
|
230/50 | 400 | 1,77 | 1880 | 60 | IP 54 | 450 | 450 | 493 | 493 | 291 | 13,5 | 32 |
|

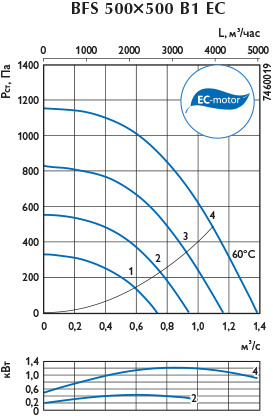

BFS 500×500 B1 EC
|
230/50 | 398 | 1,75 | 1540 | 55 | IP 54 | 500 | 500 | 543 | 543 | 326 | 18,5 | 32 |
|

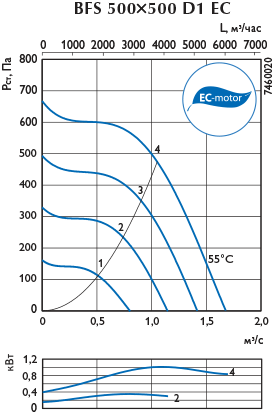

BFS 500×500 D1 EC
|
230/50 | 1020 | 4,72 | 2100 | 55 | IP 54 | 500 | 500 | 543 | 543 | 326 | 18,5 | 33 |
|
BFS 500×500 D3 EC
|
400/50 | 1520 | 2,35 | 2430 | 60 | IP 54 | 500 | 500 | 543 | 543 | 326 | 18,5 | 34 |
|
BFS 600×600 B1 EC
|
230/50 | 905 | 4,04 | 1650 | 40 | IP 54 | 600 | 600 | 643 | 643 | 394 | 27,9 | 33 |
|
BFS 600×600 B3 EC
|
400/50 | 1590 | 2,45 | 1980 | 50 | IP 54 | 600 | 600 | 643 | 643 | 394 | 27,1 | 34 |
|
BFS 600×600 B1 EC
|
230/50 | 905 | 4,04 | 1650 | 40 | IP 54 | 600 | 600 | 643 | 643 | 394 | 27,9 | 33 |
|
BFS 600×600 B3 EC
|
400/50 | 1590 | 2,45 | 1980 | 50 | IP 54 | 600 | 600 | 643 | 643 | 394 | 27,1 | 34 |
|
BFS 700×700 B1 EC
|
230/50 | 788 | 3,65 | 1120 | 55 | IP 54 | 700 | 700 | 743 | 743 | 458 | 37,4 | 33 |
|
BFS 700×700 B3 EC
|
400/50 | 1450 | 2,25 | 1380 | 40 | IP 54 | 700 | 700 | 743 | 743 | 458 | 37,4 | 34 |
|
BFS 700×700 D3 EC
|
400/50 | 2980 | 4,54 | 1770 | 60 | IP 54 | 700 | 700 | 743 | 743 | 458 | 44,2 | 34 |
|
BFS 750×750 A3 EC
|
400/50 | 1190 | 1,86 | 1080 | 40 | IP 54 | 750 | 750 | 793 | 793 | 503 | 42 | 34 |
|
BFS 750×750 E3 EC
|
400/50 | 3500 | 5,4 | 1550 | 50 | IP 54 | 750 | 750 | 793 | 793 | 503 | 50,2 | 34 |
|
BFS 850×850 D3 EC
|
400/50 | 2740 | 4,17 | 1200 | 60 | IP 54 | 850 | 850 | 893 | 893 | 523 | 73,8 | 34 |
|
BFS 850×850 F3 EC
|
400/50 | 4690 | 7,1 | 1430 | 40 | IP 54 | 850 | 850 | 893 | 893 | 523 | 73,8 | 34 |
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене
.
В случае неисправности
- Проверить, поступает ли напряжение на вентилятор.
- Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя.
- Проверить подключение цепей управления и состояние реле аварии (если оно предусмотрено). Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком.
- В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
