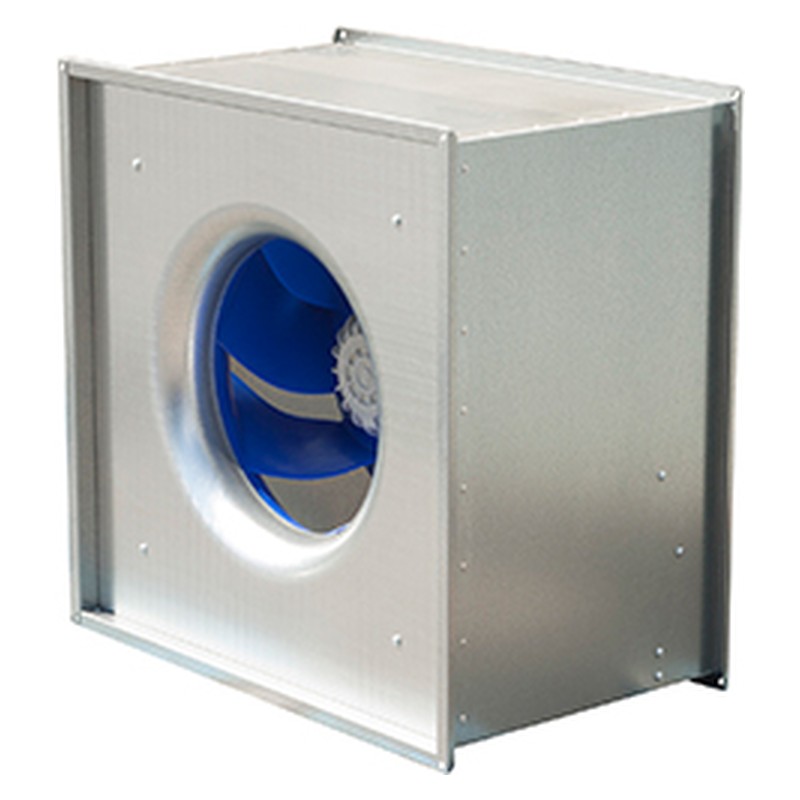

Канальные вентиляторы BFS
Канальные вентиляторы BFS оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали. Вентиляторы BFS предназначены для соединения с воздуховодами квадратного сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу “Технические характеристики”), клеммной коробки – IP 54.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.
Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики
|
Модель
|
Напряжение, В/Гц
|
Ном.мощн.,Вт
|
Ток,А
|
Частота вращ., об/мин
|
Макс. t, °С
|
Степень защиты эл. двигателя
|

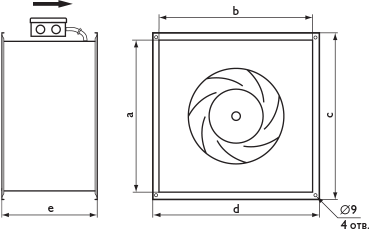

Размеры, мм
|

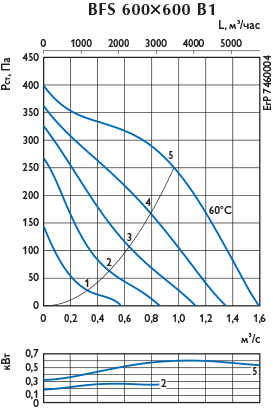

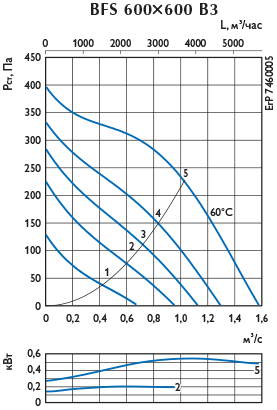

Вес, | Cхема | ||||
| кг | эл. | ||||||||||||
| a | b | c | d | e | подкл. | ||||||||
| BFS 400×400 B1 | 230/50 | 138 | 0,61 | 1250 | 70 | IP 44 | 400 | 400 | 443 | 443 | 291 | 11,5 | 1 |
| BFS 450×450 D1 | 230/50 | 214 | 1,2 | 1360 | 85 | IP 54 | 450 | 450 | 493 | 493 | 291 | 13,5 | 5 |
| BFS 500×500 D1 | 230/50 | 371 | 2,01 | 1380 | 65 | IP 54 | 500 | 500 | 543 | 543 | 326 | 18,5 | 5 |
| BFS 600×600 B1 | 230/50 | 608 | 3,02 | 1290 | 60 | IP 54 | 600 | 600 | 643 | 643 | 394 | 27,9 | 5 |
| BFS 600×600 B3 | 400/50 | 552 | 1,17 | 1280 | 60 | IP 54 | 600 | 600 | 643 | 643 | 394 | 27,1 | 4 |
| BFS 600×600 E1 | 230/50 | 1130 | 5,9 | 1380 | 80 | IP 54 | 600 | 600 | 643 | 643 | 441 | 40,3 | 5 |
| BFS 600×600 E3 | 400/50 | 1030 | 2,21 | 1380 | 60 | IP 54 | 600 | 600 | 643 | 643 | 441 | 35,4 | 4 |
| BFS 700×700 B1 | 230/50 | 538 | 2,81 | 910 | 65 | IP 54 | 700 | 700 | 743 | 743 | 458 | 34,1 | 5 |
| BFS 700×700 B3 | 400/50 | 502 | 1,32 | 920 | 60 | IP 54 | 700 | 700 | 743 | 743 | 458 | 41,7 | 4 |
| BFS 700×700 D1 | 230/50 | 1660 | 8,5 | 1340 | 70* | IP 54 | 700 | 700 | 743 | 743 | 458 | 49,8 | 5 |
| BFS 700×700 D3 | 400/50 | 1340 | 2,71 | 1280 | 60 | IP 54 | 700 | 700 | 743 | 743 | 458 | 45,5 | 4 |
| BFS 750×750 A1 | 230/50 | 865 | 4,72 | 880 | 80 | IP 54 | 750 | 750 | 793 | 793 | 503 | 54,3 | 5 |
| BFS 750×750 A3 | 400/50 | 830 | 2,14 | 920 | 60 | IP 54 | 750 | 750 | 793 | 793 | 503 | 50 | 4 |
| BFS 750×750 C3 | 400/50 | 2480 | 4,63 | 1340 | 45 | IP 54 | 750 | 750 | 793 | 793 | 503 | 50,2 | 4 |
| BFS 850×850 B3 | 400/50 | 1360 | 3,37 | 920 | 60 | IP 54 | 850 | 850 | 893 | 893 | 523 | 60,8 | 4 |
| BFS 850×850 D3 | 400/50 | 3910 | 6,6 | 1280 | 55 | IP 54 | 850 | 850 | 893 | 893 | 523 | 73,8 | 4 |
Монтаж
- Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов.
- Вентиляторы должны быть заземлены.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
