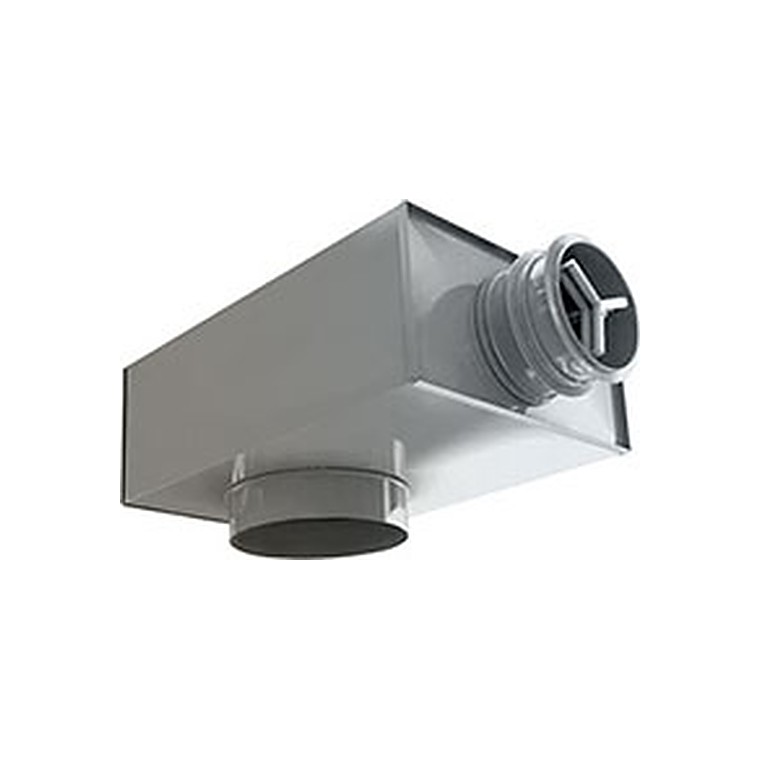

Камера статического давления PLR
Камеры статического давления PLR предназначены для монтажа потолочных диффузоров с круглыми присоединительными патрубками в системах вентиляции и кондиционирования. Они обеспечивают выравнивание и стабилизацию воздушного потока, поступающего в диффузор, что существенно улучшает условия формирования и аэродинамические характеристики образуемых диффузорами воздушных струй.
Камеры статического давления изготавливаются из оцинкованной стали и оснащаются встроенными звукопоглощающими отражателями и регулятором расхода воздуха, который позволяет измерять и регулировать количество проходящего через нее воздуха. Измерение производительности камеры осуществляется по падению давления на регуляторе расхода с помощью дифференциального манометра, подсоединяемого к измерительным патрубкам камер.
Регулятор расхода оснащается ручкой управления с градуировочной шкалой, деления которой соответствуют линиям на графиках круглых диффузоров, что позволяет точно установить необходимый для данного диффузора расход воздуха. Это помогает провести предварительную наладку оборудования и при необходимости скорректировать рабочую точку каждого диффузора без проведения дополнительных измерений и расчетов.
Монтаж диффузоров в камерах статического давления осуществляется за присоединительный патрубок, который крепится к патрубку камеры статического давления саморезами или заклепками. После чего камеры статического давления присоединяются своим патрубком к воздуховоду.

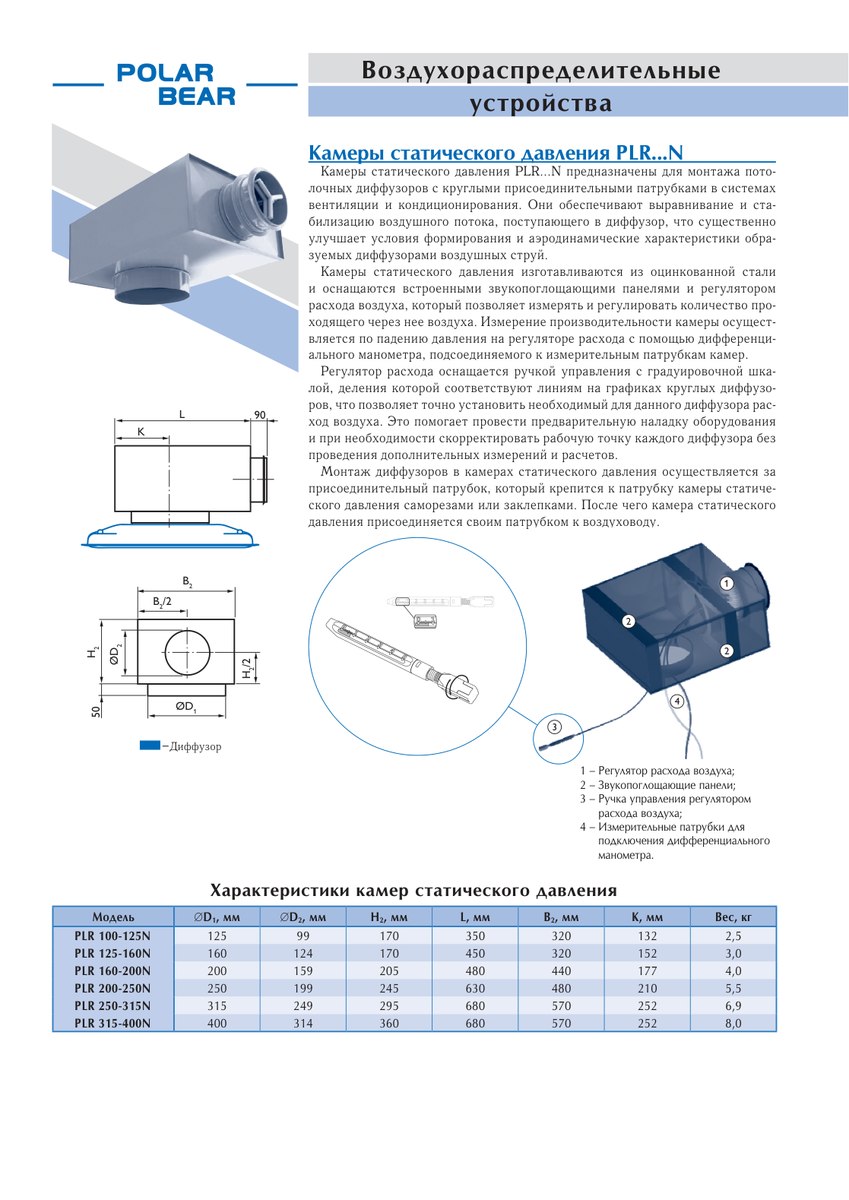

1 – Регулятор расхода воздуха
2 – Звукопоглощающие отражатели
3 – Ручка управления регулятором расхода воздуха
4 – Измерительные патрубки для подключения дифференциального манометра
Характеристики камеры статического давления
| Модель | ØD1, мм | ØD2, мм | H2, мм | L, мм | B2, мм | K, мм | Gmin, мм |
Gmax, мм |
Вес, кг |
| PLR 100-125 | 125 | 99 | 170 | 320 | 320 | 120 | 265 | 300 | 2,1 |
| PLR 125-160 | 160 | 124 | 170 | 470 | 320 | 140 | 265 | 300 | 3,0 |
| PLR 160-200 | 200 | 159 | 205 | 500 | 440 | 170 | 300 | 335 | 4,0 |
| PLR 200-250 | 250 | 199 | 245 | 650 | 480 | 195 | 340 | 375 | 5,5 |
| PLR 250-315 | 315 | 249 | 295 | 700 | 570 | 225 | 390 | 425 | 6,9 |
| PLR 315-400 | 400 | 314 | 360 | 700 | 570 | 225 | 455 | 490 | 8,0 |
