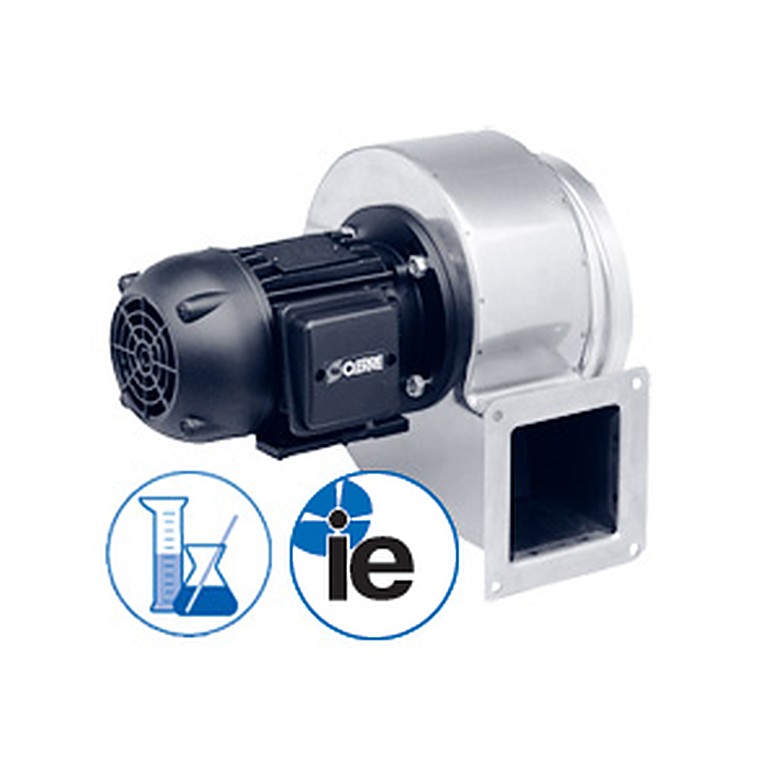

Центробежные вентиляторы для агрессивных сред CAI
Центробежные вентиляторы с односторонним всасыванием CAI специально разработаны для удаления воздуха, содержащего пары химических реагентов и коррозионно-активных веществ.
Вентиляторы CAI оснащены вынесенным энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми вперед лопатками. Корпус и рабочее колесо вентиляторов изготовлены из нержавеющей стали. Стандартное положение корпуса вентилятора – CCW 360° (П 0°), конструкция вентилятора позволяет изменять положение корпуса. Исполнения с другим направлением вращения (CW) изготавливаются под заказ. Степень защиты электродвигателя IP 55.
Центробежные вентиляторы CAI будут незаменимы:
- в медицинских учреждениях;
- в цехах предприятий пищевой и химической промышленности;
- на складах для хранения токсичных моющих средств;
- в цехах по производству полимеров;
- в металлургии;
- в лабораториях научных и образовательных учреждений и т.д.
Преимущества вентиляторов CAI
Низкое энергопотребление: повышенный КПД двигателя снижает требования к выделенной мощности объекта и эксплуатационные расходы.
Высокая эффективность при частичных нагрузках позволяет оптимизировать режимы работы вентиляторов и использовать частотное регулирование в широком диапазоне.
Сниженные пусковые токи приводят к существенной экономии на электропроводке и пусковой аппаратуре.
Меньший потребляемый ток улучшает температурный режим работы двигателя и его охлаждение при малых оборотах.
Улучшенная эргономика за счет низкого уровня шума и вибрации.
Длительный срок службы, высокая надежность и повышенная перегрузочная способность за счет снижения рабочей температуры двигателя.
Установка
Вентиляторы можно устанавливать в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя.
Защита двигателя
Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.
Аксессуары
Частотные преобразователи, модули управления, аксессуары из химически стойкого полипропилена.
Технические характеристики
| Модель | Напря- | Номинальн. | Ток, | Частота | Макс. t, | Уровень | Вес, | Схема |
| жение, | мощность, | А | вращения, | °C | шума, | кг | элекро- | |
| В/Гц | Вт | об/мин | дБ(А)* | подкл. | ||||
| CAI 510 2M | 230/50 | 67 | 0,29 | 2800 | 50 | 64 | 2,5 | 19 |
| CAI 510 2T | 400/50 | 67 | 0,15 | 2800 | 50 | 64 | 2,5 | 8 |
| CAI 520 2M | 230/50 | 115 | 0,49 | 2500 | 50 | 68 | 3,5 | 19 |
| CAI 520 2T | 400/50 | 110 | 0,21 | 2500 | 50 | 68 | 3,5 | 8 |
| CAI 530 2M | 230/50 | 400 | 1,80 | 2800 | 50 | 76 | 7,0 | 14 |
| CAI 530 2T | 400/50 | 400 | 1,00 | 2800 | 50 | 76 | 7,0 | 8 |
| CAI 540 2M | 230/50 | 900 | 3,50 | 2750 | 50 | 83 | 9,0 | 14 |
| CAI 540 2T | 400/50 | 900 | 1,40 | 2750 | 50 | 83 | 9,0 | 8 |

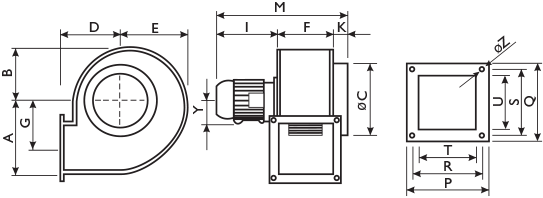

Размеры, мм
| Модель | A | B | ØC | D | E | F | G | Y | K | I | M | P | Q | R | S | T | U | ØZ × кол-во, |
| шт | ||||||||||||||||||
| CAI 510 2M | 80 | 66 | 68 | 86 | 72 | 60 | 50 | – | – | 110 | 170 | 100 | 100 | 85 | 85 | 58 | 58 | 5,7 × 4 |
| CAI 510 2T | 80 | 66 | 68 | 86 | 72 | 60 | 50 | – | – | 110 | 170 | 100 | 100 | 85 | 85 | 58 | 58 | 5,7 × 4 |
| CAI 520 2M | 95 | 76 | 90 | 105 | 80 | 77 | 60 | – | – | 121 | 198 | 115 | 110 | 95 | 90 | 71 | 64 | 6,8 × 4 |
| CAI 520 2T | 95 | 76 | 90 | 105 | 80 | 77 | 60 | – | – | 121 | 198 | 115 | 110 | 95 | 90 | 71 | 64 | 6,8 × 4 |
| CAI 530 2M | 139 | 108 | 180 | 127 | 122 | 94 | 91 | 63 | 42 | 190 | 326 | 135 | 135 | 114 | 114 | 88 | 90 | 8,2 × 4 |
| CAI 530 2T | 139 | 108 | 180 | 127 | 122 | 94 | 91 | 63 | 42 | 190 | 326 | 135 | 135 | 114 | 114 | 88 | 90 | 8,2 × 4 |
| CAI 540 2M | 172 | 128 | 200 | 146 | 150 | 112 | 117 | 71 | 45 | 210 | 367 | 152 | 152 | 126 | 126 | 105 | 105 | 8,2 × 4 |
| CAI 540 2T | 172 | 128 | 200 | 146 | 150 | 112 | 117 | 71 | 45 | 210 | 367 | 152 | 152 | 126 | 126 | 105 | 105 | 8,2 × 4 |
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
