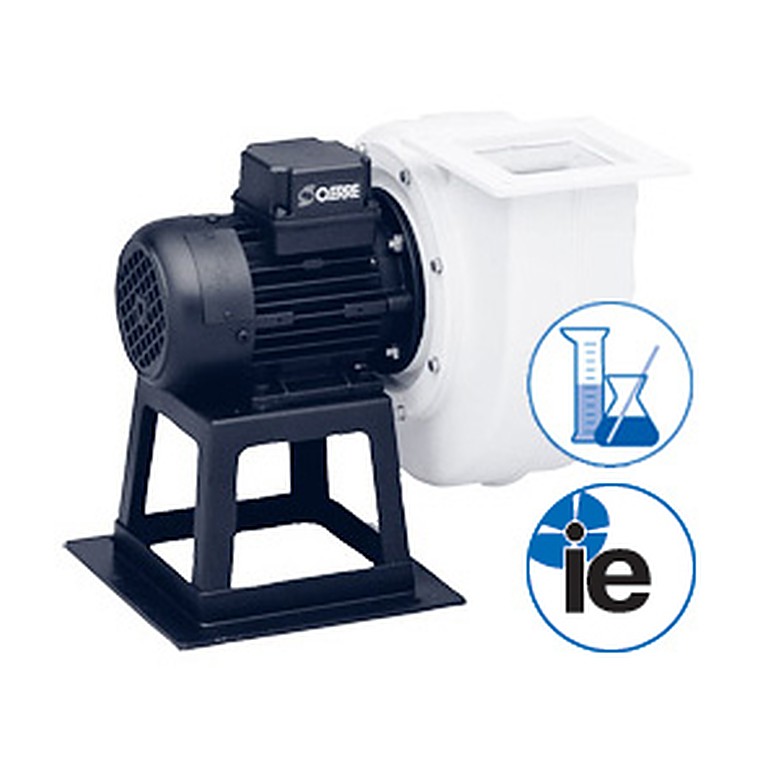

Центробежные вентиляторы для агрессивных сред CAA
Центробежные вентиляторы с односторонним всасыванием САА специально разработаны для удаления воздуха, содержащего пары химических реагентов и коррозионно-активных веществ.
Вентиляторы CAA оснащены вынесенным энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми вперед лопатками. Корпус и рабочее колесо вентиляторов CAA изготовлены из полипропилена. Стандартное положение корпуса – CCW 360° (П 0°), конструкция вентилятора позволяет изменять положение корпуса. Исполнения с другим направлением вращения (CW) изготавливаются под заказ (кроме CAA 610 2Т). Вентиляторы CAA оснащены монтажным кронштейном. Степень защиты электродвигателя IP 55.
Таблицы химической стойкости вентиляторов находятся ниже.
Центробежные вентиляторы CAA будут незаменимы:
- в медицинских учреждениях;
- в цехах предприятий пищевой и химической промышленности;
- на складах для хранения токсичных моющих средств;
- в цехах по производству полимеров;
- в металлургии;
- в лабораториях научных и образовательных учреждений и т.д.
Преимущества вентиляторов CAA
Низкое энергопотребление: повышенный КПД двигателя снижает требования к выделенной мощности объекта и эксплуатационные расходы.
Высокая эффективность при частичных нагрузках позволяет оптимизировать режимы работы вентиляторов и использовать частотное регулирование в широком диапазоне.
Сниженные пусковые токи приводят к существенной экономии на электропроводке и пусковой аппаратуре.
Меньший потребляемый ток улучшает температурный режим работы двигателя и его охлаждение при малых оборотах.
Улучшенная эргономика за счет низкого уровня шума и вибрации.
Длительный срок службы, высокая надежность и повышенная перегрузочная способность за счет снижения рабочей температуры двигателя.
Установка
Вентиляторы можно устанавливать в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя.
Защита двигателя
Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.
Аксессуары
Частотные преобразователи, модули управления, аксессуары из химически стойкого полипропилена.

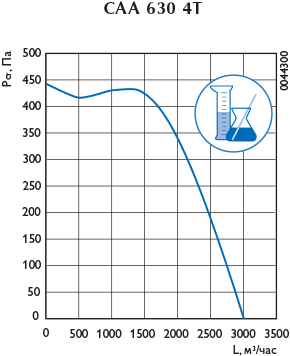

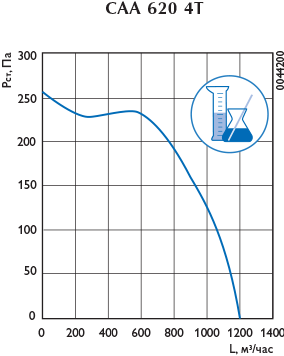

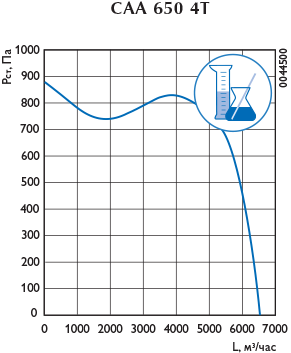

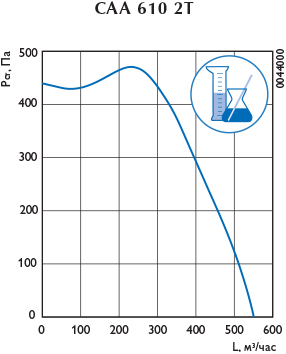

Технические характеристики
Модель | Напря- | Номинальн. | Ток, | Частота | Макс. t, | Уровень | Вес, | Схема |
жение, | мощность, | А | вращения, | °C | шума, | кг | элекро- | |
В/Гц | Вт | об/мин | дБ(А)* | подкл. | ||||
CAA 610 2T | 400/50 | 220 | 0,48 | 2800 | 50 | 65 | 6 | 8 |
CAA 620 2T | 400/50 | 1500 | 2,70 | 2800 | 50 | 68 | 13 | 8 |
CAA 620 4T | 400/50 | 270 | 0,68 | 1400 | 50 | 55 | 13 | 8 |
CAA 630 4T | 400/50 | 800 | 1,50 | 1400 | 50 | 64 | 19 | 8 |
CAA 640 4T | 400/50 | 1300 | 2,50 | 1400 | 50 | 65 | 31 | 8 |
CAA 650 4T | 400/50 | 2300 | 6,00 | 1400 | 50 | 70 | 64 | 8 |

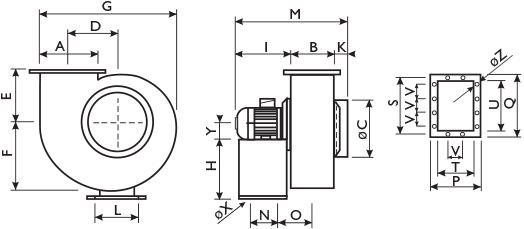

Размеры, мм
Модель | A | B | ØC | D | E | F | G | H | Y | K | I | L | M | N | O | P | Q | R | S | T | U | V | ØZ × | ØХ |
кол-во, | ||||||||||||||||||||||||
шт | ||||||||||||||||||||||||
CAA 610 2T | 90 | 90 | 125 | 103 | 109 | 133 | 270 | 130 | 55 | 28 | 179 | 175 | 297 | 130 | 80 | 135 | 135 | 110 | 110 | 85 | 85 | – | 7,5 × 4 | 10 |
CAA 620 2T | 165 | 135 | 200 | 148 | 148 | 201 | 397 | 200 | 63 | 48 | 220 | 215 | 403 | 170 | 95 | 180 | 210 | 164 | 194 | 130 | 160 | 85 | 7,0 × 8 | 10 |
CAA 620 4T | 165 | 135 | 200 | 148 | 148 | 201 | 397 | 200 | 63 | 48 | 220 | 215 | 403 | 170 | 95 | 180 | 210 | 164 | 194 | 130 | 160 | 85 | 7,0 × 8 | 10 |
CAA 630 4T | 205 | 165 | 250 | 185 | 180 | 240 | 503 | 250 | 80 | 45 | 245 | 255 | 455 | 175 | 125 | 228 | 266 | 200 | 240 | 160 | 200 | 80 | 7,0 × 10 | 10 |
CAA 640 4T | 245 | 205 | 315 | 222 | 218 | 293 | 590 | 310 | 90 | 65 | 282 | 234 | 552 | 175 | 155 | 265 | 306 | 241 | 282 | 195 | 240 | 100 | 9,0 × 10 | 12 |
CAA 650 4T | 290 | 235 | 355 | 259 | 268 | 356 | 699 | 320 | 100 | 60 | 315 | 285 | 610 | 200 | 170 | 305 | 356 | 275 | 326 | 225 | 280 | 100 | 9,0 × 12 | 12 |
Шиберы для вентиляторов САА
Шиберы предназначены для регулирования производительности вентиляторов САА и балансировки вентиляционной сети. Изготавливаются из химически стойкого полипропилена.
Размеры, мм
Артикул | Вентилятор | А | B | С | D | E |
66900 | САА 630 | 230 | 165 | 265 | 205 | 274 |
67000 | САА 640 | 263 | 205 | 303 | 245 | 332 |
67100 | САА 650 | 305 | 235 | 355 | 290 | 372 |
Переходы для вентиляторов САА
Переходы используются для подключения выходного патрубка вентиляторов САА к системе круглых воздуховодов. Изготавливаются из химически стойкого полипропилена.
Размеры, мм
Артикул | Вентилятор | ØА | B | С | D |
63000 | САА 610 | 125 | 105 | 90 | 90 |
63100 | САА 620 | 200 | 160 | 165 | 135 |
63200 | САА 630 | 250 | 160 | 205 | 165 |
63400 | САА 640 | 315 | 200 | 245 | 205 |
63500 | САА 650 | 315 | 205 | 290 | 235 |
63600 | САА 650 | 355 | 205 | 290 | 235 |
Переходник для вентиляторов САА
Переходник осуществляет изменение присоединительного диаметра при подключении входного патрубка вентилятора САА 640 к системе круглых воздуховодов. Изготавливается из химически стойкого полипропилена.
Размеры, мм
Артикул | Вентилятор | ØА | ØB | C |
66800 | САА 640 | 250 | 315 | 147 |
Выходные патрубки для вентиляторов САА
Выходные патрубки снабжены решеткой и предназначены для защиты вентиляторов САА от попадания в них посторонних предметов. Изготавливаются из химически стойкого полипропилена.
Размеры, мм
Артикул | Вентилятор | А | B | С |
67700 | САА 610 | 90 | 90 | 90 |
67800 | САА 620 | 160 | 165 | 135 |
67900 | САА 630 | 208 | 205 | 165 |
68000 | САА 640 | 260 | 245 | 205 |
68100 | САА 650 | 260 | 290 | 235 |
Химическая совместимость
(+) Устойчивый (0) Частично устойчивый (-) Не устойчивый
Химикат | Формула | Концентрация | Темп., ºС |
PP |
Азотная кислота | HNO3 | 6,3% водный р-р | 20 | + |
< 40% водный р-р | 20 | 0 | ||
65% водный р-р | 20 | – | ||
Аммиак | NH3 | Технической чистоты, газообразный | 20 | + |
40 | + | |||
Аммония ацетат | CH3COONH4 | Все водные р-ры | 20 | + |
40 | + | |||
Анилин | C6H5NH2 | Технической чистоты | 20 | 0 |
Ацетат натрия | CH3COONa | Все водные р-ры | 20 | + |
40 | + | |||
Ацетон | СН3СОСН3 | Технической чистоты | 20 | + |
40 | + | |||
Бензин | CnH2n+2 | Без свинцовых и ароматических соединений | 20 | 0 |
Борат калия | K3BO3 | 10% водный р-р | 20 | + |
40 | + | |||
Борная кислота | H3BO3 | Все водные р-ры | 20 | + |
40 | + | |||
Бром | Br2 | Технической чистоты | 20 | – |
Бромат натрия | NaBrO3 | Все водные р-ры | 20 | + |
40 | 0 | |||
Бромид калия | КВr | Все водные р-ры | 20 | + |
40 | + | |||
Бромид натрия | NaBr | Все водные р-ры | 20 | + |
40 | + | |||
Бутан | С4Н10 | Технической чистоты | 20 | + |
Бутандиол | HOC4H8OH | 10% водный р-р | 20 | + |
40 | + | |||
Бутен | С4Н8 | Технической чистоты | 20 | – |
Бутиловый спирт | С4Н9ОН | Технической чистоты | 20 | + |
40 | + | |||
Винная кислота | C4H6O6 | Все водные р-ры | 20 | + |
40 | + | |||
Водород | H2 | Технической чистоты | 20 | + |
40 | + | |||
Гексан | С6Н14 | Технической чистоты | 20 | + |
Гептан | С7Н16 | Технической чистоты | 20 | + |
Гидродифторид аммония | NH4HF2 | 50% водный р-р | 20 | + |
40 | + | |||
Гидрокарбонат натрия | NaHCO3 | Насыщенный холодный водный р-р | 20 | + |
40 | + | |||
Гидроксид бария | Ва(ОН)2 | Насыщенный водный р-р | 20 | + |
40 | + | |||
Гидроксид натрия | NaOH | < 10% водного р-ра | 20 | + |
40 | + | |||
Гидросульфит натрия | NaHSO3 | Все водные р-ры | 20 | + |
40 | 0 | |||
Гидрофтористая кислота | HF | < 40% водный р-ра | 20 | + |
40 | + | |||
Гипохлорит кальция | Сa(ClO)2 | Насыщенный холодный водный р-р | 20 | + |
40 | + | |||
Гликолевая кислота | CH2OHCOOH | 37% водный р-р | 20 | + |
Глюкоза | C6H12O6 | Все водные р-ры | 20 | + |
40 | + | |||
Дигидроортофосфат аммония | NH4H2PO4 | Насыщенный холодный водный р-р | 20 | + |
40 | + | |||
Диизобутил кетон | C9H18O | Технической чистоты | 20 | + |
Дизельное топливо | 20 | 0 | ||
Дисульфит натрия | Na2S2O5 | Все водные р-ры | 20 | + |
Диоксан | C4H8O2 | Технической чистоты | 20 | 0 |
40 | 0 | |||
Дитионит натрия | Na2S2O4 | < 10% водного р-ра | 20 | + |
40 | + | |||
Дихлорбензол | С6Н4Сl2 | Технической чистоты | 20 | 0 |
Дихлоруксусная кислота | Сl2СНСООН | Технической чистоты | 20 | + |
40 | + | |||
Дихромат калия | К2Сr2О7 | Насыщенный водный р-р | 20 | + |
40 | + | |||
Йодид калия | KJ | Насыщенный холодный водный р-р | 20 | + |
40 | + | |||
Йодид натрия | NaJ | Все водные р-ры | 20 | + |
Карбонат калия | К2СО3 | Насыщенный холодный водный р-р | 20 | + |
40 | + | |||
Карбонат натрия | Na2CO3 | Насыщенный холодный водный р-р | 20 | + |
40 | + | |||
Кислород | О2 | Технической чистоты | 20 | + |
40 | + | |||
Кремнефтористоводородная кислота | H2SiF6 | 32% водный р-р | 20 | + |
Ксилол | C8H10 | Технической чистоты | 20 | – |
Малеиновая кислота | C4H4O4 | Насыщенный водный р-р | 20 | + |
40 | + | |||
Метан | СН4 | Технической чистоты | 20 | + |
Метиловый спирт | СН3ОН | Все | 20 | + |
40 | + | |||
Метилацетат | СН3СООСН3 | Технической чистоты | 20 | + |
40 | + | |||
Метиламин | CH3NH2 | 32% водный р-р | 20 | + |
Метилэтилкетон | СН3СОС2Н5 | Технической чистоты | 20 | + |
40 | 0 | |||
Морская вода | 20 | + | ||
40 | + | |||
Молочная кислота | C3H6O3 | 10% водный р-р | 20 | + |
40 | + | |||
Мочевина | H2NCONH2 | < 30% водного р-ра | 20 | + |
40 | + | |||
Муравьиная кислота | НСООН | < 50% водного р-ра | 20 | + |
Технической чистоты | 20 | + | ||
40 | 0 | |||
Мышьяковая кислота | H3AsO4 | 80% водный р-р | 20 | + |
40 | + | |||
Нашатырный спирт | NH4CL | 10% водный р-р | 20 | + |
40 | + | |||
Нитрат калия | KNO3 | 50% водный р-р | 20 | + |
40 | + | |||
Нитрат натрия | NaNO3 | Насыщенный холодный водный р-р | 20 | + |
40 | + | |||
Нитрат аммония | NH4NO3 | 10% водный р-р | 20 | + |
40 | + | |||
Озон | О3 | В воздухе до 2% | 20 | 0 |
40 | – | |||
Олеум | H2SO4+SO3 | 10% р-р SO3 | 20 | – |
Оливковое масло | 20 | + | ||
40 | + | |||
Отработанный газ с парами брома | Br2 | Высокая | 20 | – |
Отработанный газ с диоксидом углерода | CO2 | Технической чистоты, сухой | 20 | + |
40 | + | |||
Технической чистоты, влажный | 20 | + | ||
40 | + | |||
Отработанный газ с оксидами азота | NOX | Низкое содержание, сухой или влажный | 20 | + |
40 | 0 | |||
Отработанный газ с диоксидом серы | SO2 | Технической чистоты, сухой | 20 | + |
40 | + | |||
Все, влажный | 20 | + | ||
40 | + | |||
Технической чистоты, сжиженный | 20 | – | ||
Отработанный газ с триоксидом серы | SO3 | 20 | – | |
Пиво | Обычное | 20 | + | |
40 | + | |||
Пентоксид фосфора | P2O5 | Технической чистоты | 20 | + |
Перекись водорода | Н2О2 | 10% водный р-р | 20 | + |
40 | + | |||
Персульфат калия | K2S2O8 | Все водные р-ры | 20 | + |
40 | + | |||
Пропан | C3H8 | Технической чистоты водный р-р | 20 | + |
Пропионовая кислота | СН3СН2СООН | 50% водный р-р | 20 | + |
40 | + | |||
Ртуть | Hg | Чистый | 20 | + |
40 | + | |||
Сера | S | Технической чистоты | 20 | + |
40 | + | |||
Серная кислота | H2SO4 | < 40% водного р-ра | 20 | + |
40 | + | |||
< 60% водного р-ра | 20 | + | ||
40 | + | |||
< 80% водного р-ра | 20 | + | ||
40 | + | |||
90% водный р-р | 20 | 0 | ||
96% водный р-р | 20 | – | ||
Сернистая кислота | H2SO3 | Насыщенный водный р-р | 20 | + |
40 | + | |||
Сероводород | Н2S | Технической чистоты | 20 | + |
40 | + | |||
Сероуглерод | CS2 | Технической чистоты | 20 | 0 |
Силикат натрия | Na2SiO3 | Все водные р-ры | 20 | + |
40 | + | |||
Синильная кислота | HCN | Технической чистоты | 20 | + |
40 | + | |||
Соляная кислота | HCl | 5% водный р-р | 20 | + |
40 | + | |||
10% водный р-р | 20 | + | ||
40 | + | |||
до 30% водного р-ра | 20 | + | ||
40 | 0 | |||
36% водный р-р | 20 | + | ||
40 | 0 | |||
Технической чистоты | 20 | + | ||
40 | + | |||
Сульфат калия-хрома | KCr(SO4)2 | Насыщенный холодный водный р-р | 20 | + |
40 | + | |||
Сульфат натрия | Na2SO4 | Насыщенный холодный водный р-р | 20 | + |
40 | + | |||
Тетраборат натрия | Na2B4O7 | Все водные р-ры | 20 | + |
40 | + | |||
Тетрахлорэтан | C2H2Cl4 | Технической чистоты | 20 | 0 |
Триоктилфосфат | (C8H17)3PO4 | Технической чистоты | 20 | + |
Трихлоруксусная кислота | CCL3COOH | Технической чистоты | 20 | + |
40 | + | |||
Уксусная кислота | CH3COOH | Технической чистоты, безводный | 20 | + |
40 | + | |||
Уксусный альдегид | (CH3CO)2O | Технической чистоты | 20 | + |
40 | 0 | |||
Формамид | HCONH2 | Технической чистоты | 20 | + |
40 | + | |||
Фосфат натрия | Na3PO4 | Насыщенный холодный водный р-р | 20 | + |
40 | + | |||
Фосфорная кислота, водный р-р | H3PO4 | < 30% водный р-ра | 20 | + |
40 | + | |||
50% водный р-р | 20 | + | ||
40 | + | |||
85% водный р-р | 20 | + | ||
40 | + | |||
Фтор | F2 | Технической чистоты | 20 | – |
Фторид натрия | NaF | Насыщенный холодный водный р-р | 20 | + |
Хромовая кислота | H2CrO4 | < 50% водный р-ра | 20 | 0 |
40 | – | |||
Хлор | Cl2 | Относительная влажность газа 97% | 20 | – |
Хлораты | НСlO3 | 10% водный р-р | 20 | – |
Хлорбензол | C6H5Cl | Технической чистоты | 20 | + |
Хлорид сурьмы (III) | SbCl3 | Технической чистоты | 20 | + |
40 | + | |||
Хлорная кислота | HClO4 | 10% водный р-р | 20 | + |
40 | + | |||
Хлороформ | СНСl3 | Технической чистоты | 20 | 0 |
Циклогексанол | C6H11OH | Технической чистоты | 20 | + |
40 | + | |||
Щавелевая кислота | (COOH)2 | Насыщенный холодный водный р-р | 20 | + |
40 | + | |||
Этанол | C2H5OH | Технической чистоты, 96% | 20 | + |
40 | + | |||
Этилендиамин | C2H8N2 | Технической чистоты | 20 | + |
Представленный перечень служит руководством и не дает гарантий.
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
