Вихревые диффузоры DZU предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.) закрученными дальнобойными струями из верхней зоны помещений.

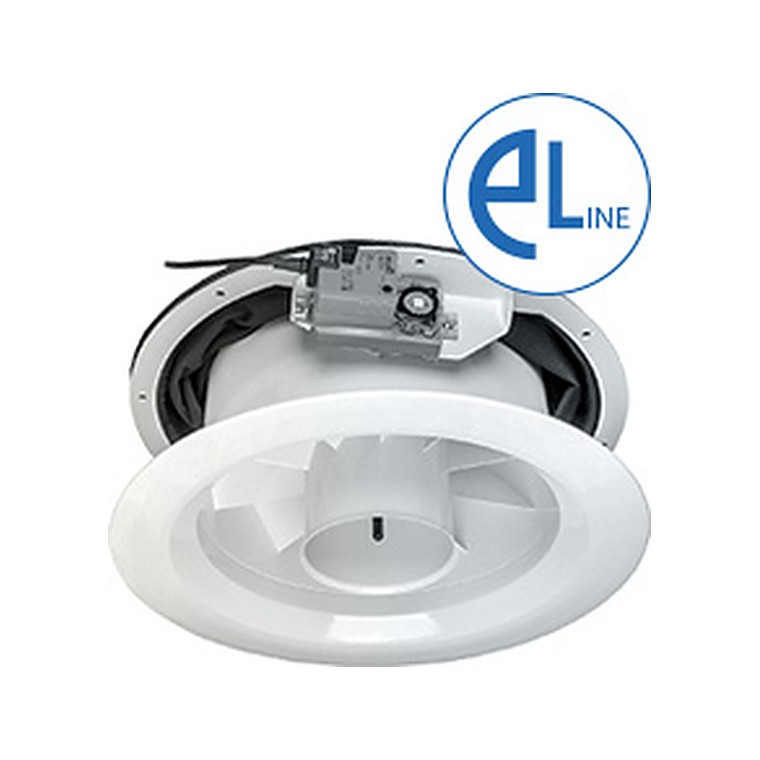

Диффузоры DZU представляют собой снабженный поворотным механизмом корпус, в центре которого установлена подвижная цилиндрическая вставка. Конструкция диффузора позволяет вращением вставки менять форму струи с конической (вставка полностью ввернута) на компактную (вставка полностью вывернута), меняя тем самым дальнобойность. Поворотный механизм обеспечивает регулирование угла наклона струи подаваемого воздуха в вертикальной плоскости в диапазоне ±20° (летом струя направляется вверх при охлаждении, зимой – вниз при нагреве). Диффузоры могут оснащаться одним или двумя электроприводами, что позволяет реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция /воздушное отопление).

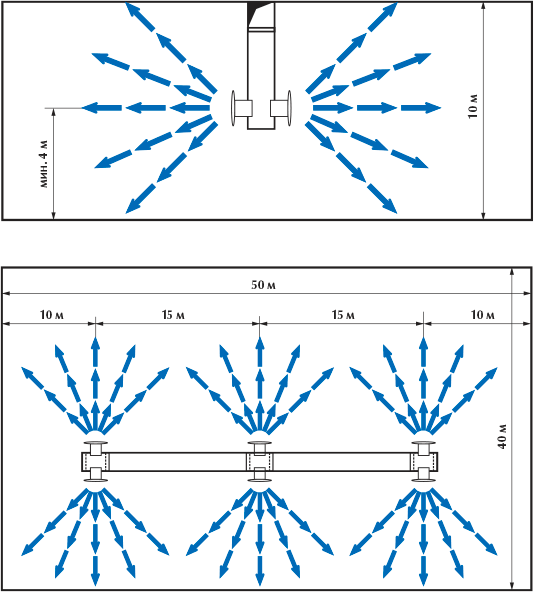

Монтаж диффузоров осуществляется с помощью фланца, который крепится на плоскую поверхность или к фланцу круглого воздуховода саморезами или винтами.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9010).

Выпускается три исполнения диффузоров:

• DZU… – диффузор с ручным регулированием угла наклона и ручным изменением формы приточной струи;
• DZU…MA – диффузор с автоматическим регулированием угла наклона и ручным изменением формы приточной струи;
• DZU…MF – диффузор с автоматическим регулированием угла наклона и автоматическим изменением формы приточной струи.

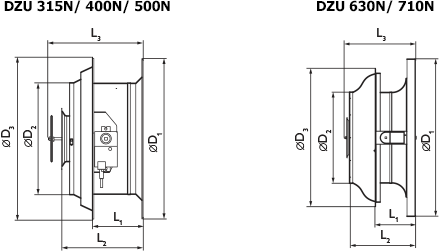

Характеристики воздухораспределителей

* Вес указан для диффузора с ручным регулированием.
