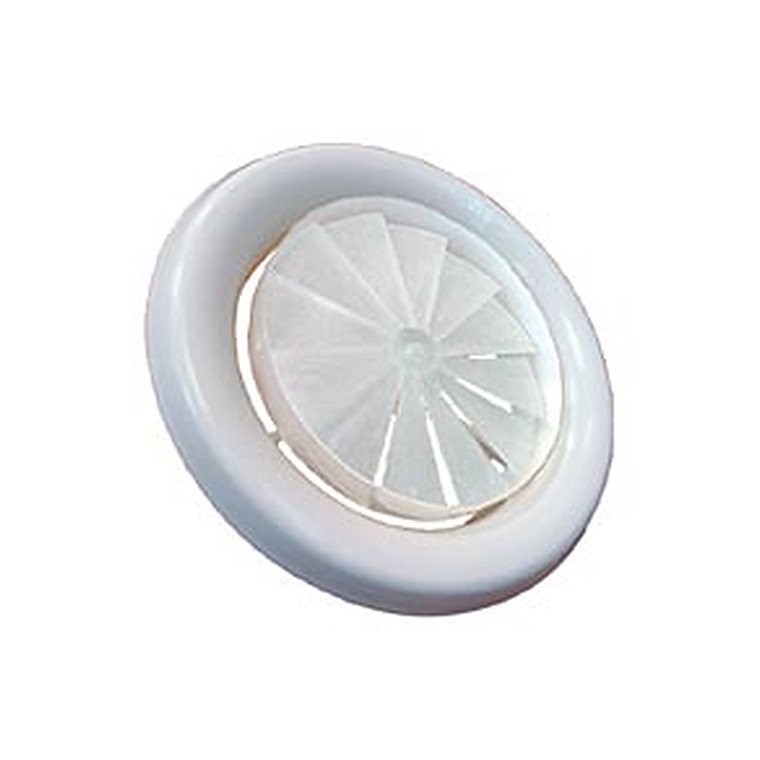

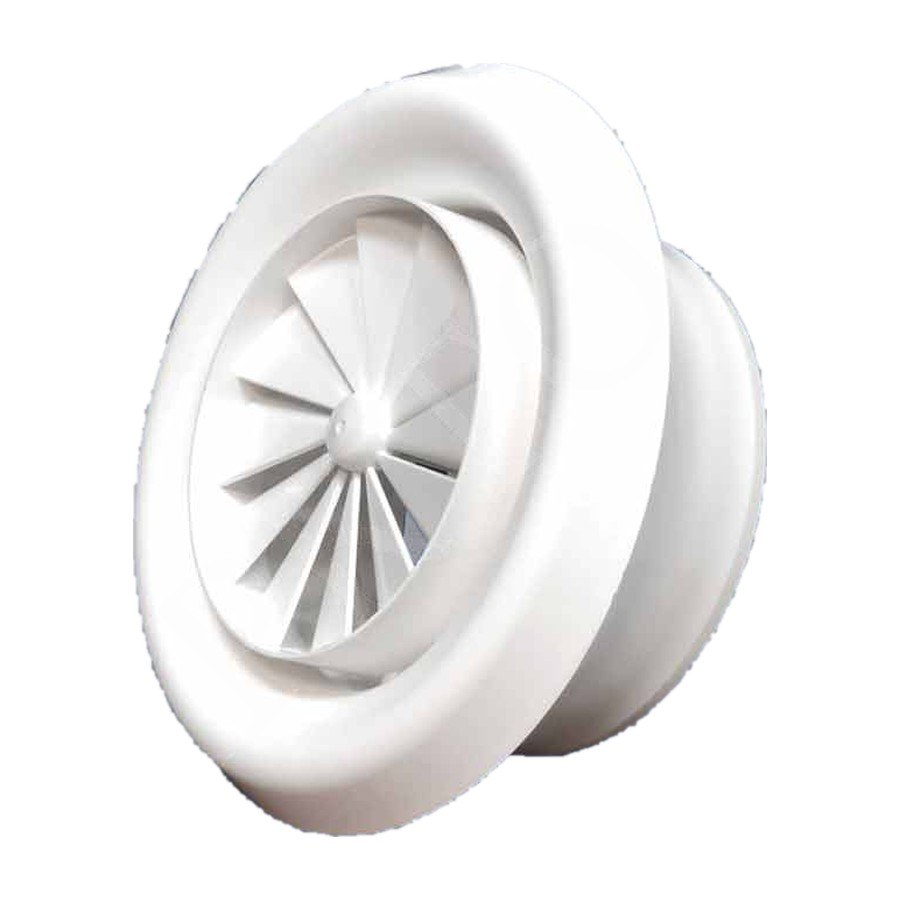

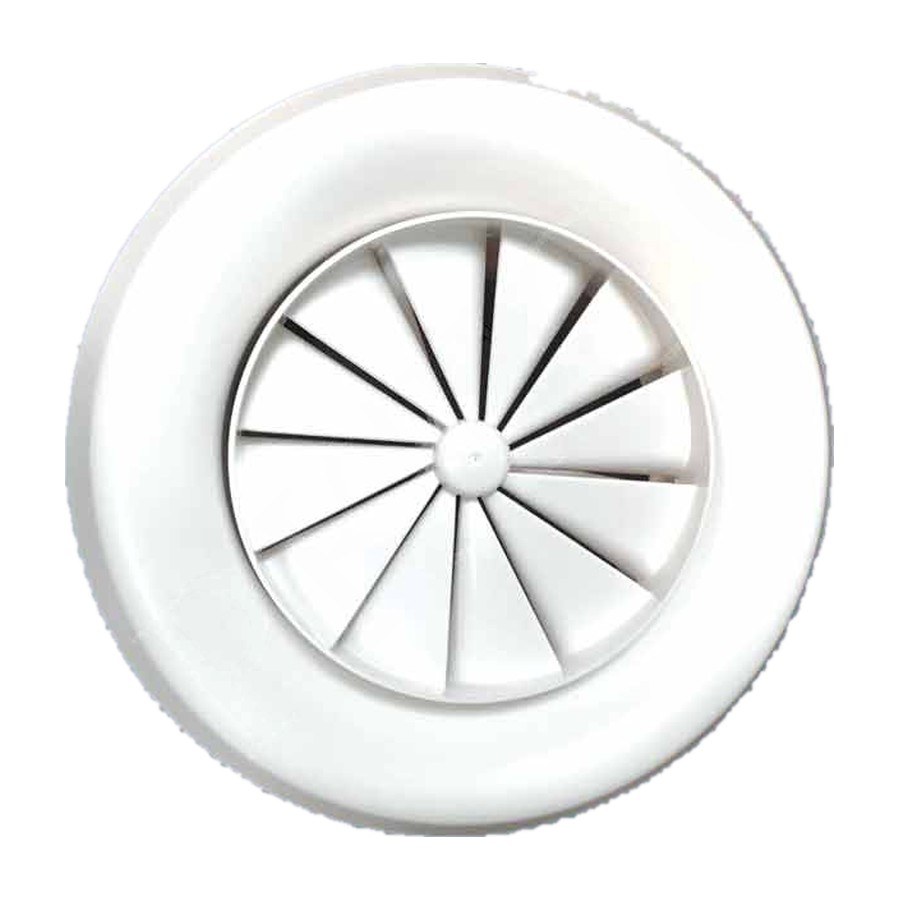

Диффузоры пластиковые вихревые ДПУ-В
Диффузоры ДПУ-В круглой формы предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в жилых, административных, общественных и производственных помещениях.

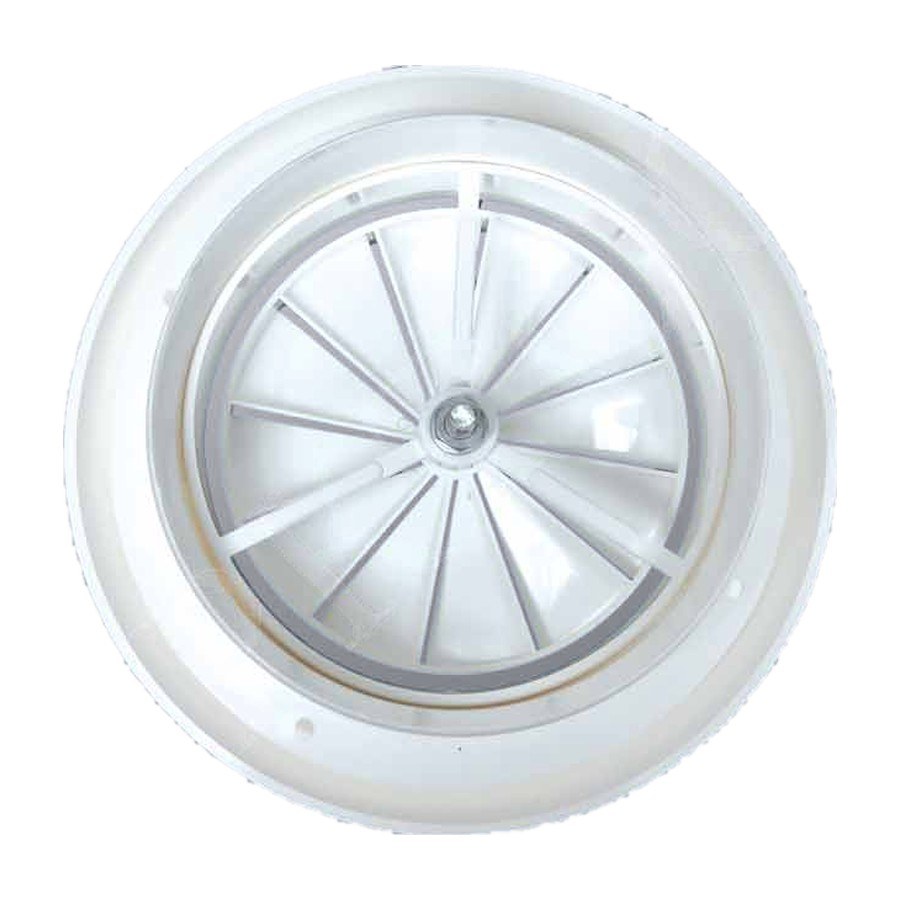

В диффузоре ДПУ-В в качестве подвижной части устанавливается цилиндрическое кольцо с размещенным в нем закручивателем.

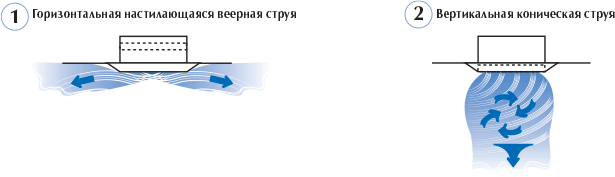

В диффузорах ДПУ-В при перемещении кольца с закручивателем соответственно вдоль оси корпуса изменяются вид формируемой приточной струи (от вертикальной смыкающейся конической до горизонтальной веерной) и ее дальнобойность, что позволяет реализовать посезонное регулирование систем вентиляции и кондиционирования воздуха.
Дальнобойность приточной струи зависит от типа конструкции подвижной части и ее положения относительно корпуса диффузора.
Материал – полипропилен белого цвета – выдерживает температуру до +70 °С, стоек к большинству агрессивных веществ, при горении не опасен, не выделяет токсичных газов, только деформируется и не воспламеняется.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к подшивному потолку.
Характеристики диффузоров ДПУ-В
| Тип диффузора | ØA, мм | ØD, мм | E, мм | Вес не более, кг |
||||||||
| ДПУ-B-100 | 100 | 150 | 55 | 0.20 | ||||||||
| ДПУ-B-125 | 125 | 170 | 55 | 0.25 | ||||||||
| ДПУ-B-160 | 160 | 215 | 60 | 0.35 | ||||||||
| ДПУ-B-200 | 200 | 258 | 60 | 0.45 | ||||||||
Данные для подбора диффузоров ДПУ-С при подаче воздуха
| ØА, мм | F0, м2 | ∆Pп = 10 Па | ∆Pп = 50 Па | ∆Pп = 100 Па | ∆Pп = 200 Па | ∆Pп = 300 Па | ||||||||||||||
| L0, м3/ч | дально-бойность, м при Vx, м/с | L0, м3/ч | дальнобойность, м при Vx, м/с | L0, м3/ч | дальнобойность, м при Vx, м/с | L0, м3/ч | дальнобойность, м при Vx, м/с | L0, м3/ч | дальнобойность, м при Vx, м/с | |||||||||||
| 0.2 | 0.5 | 0.2 | 0.5 | 0.75 | 0.2 | 0.5 | 0.75 | 0.2 | 0.5 | 0.75 | 0.2 | 0.5 | 0.75 | |||||||
| положение 1 — настилающаяся веерная струя | ||||||||||||||||||||
| 100 | 0.007 | 25 | 0.9 | 0.4 | 60 | 2.1 | 0.8 | 0.6 | 80 | 2.9 | 1.1 | 0.8 | 115 | 4.1 | 1.6 | 1.1 | 140 | 5.0 | 2.0 | 1.3 |
| 125 | 0.011 | 35 | 0.9 | 0.4 | 80 | 2.2 | 0.9 | 0.6 | 115 | 3.2 | 1.3 | 0.9 | 160 | 4.5 | 1.8 | 1.2 | 200 | 5.6 | 2.2 | 1.5 |
| 160 | 0.018 | 55 | 1.1 | 0.5 | 120 | 2.6 | 1.0 | 0.7 | 170 | 3.7 | 1.5 | 1.0 | 240 | 5.2 | 2.1 | 1.4 | 300 | 6.4 | 2.6 | 1.7 |
| 200 | 0.029 | 80 | 1.3 | 0.6 | 180 | 3.1 | 1.2 | 0.8 | 250 | 4.3 | 1.7 | 1.1 | 350 | 6.0 | 2.4 | 1.6 | 420 | 7.2 | 2.9 | 1.9 |
| положение 2 — коническая струя | ||||||||||||||||||||
| 100 | 0.007 | 25 | 1.5 | 0.6 | 60 | 3.6 | 1.5 | 1.0 | 80 | 4.9 | 2.0 | 1.3 | 115 | 7.0 | 2.8 | 1.9 | 140 | 8.5 | 3.4 | 2.3 |
| 125 | 0.011 | 35 | 1.7 | 0.7 | 80 | 3.8 | 1.5 | 1.0 | 115 | 5.5 | 2.2 | 1.5 | 160 | 7.7 | 3.1 | 2.0 | 200 | 9.6 | 3.8 | 2.5 |
| 160 | 0.018 | 55 | 2.0 | 0.8 | 120 | 4.4 | 1.8 | 1.2 | 170 | 6.3 | 2.5 | 1.7 | 240 | 8.9 | 3.5 | 2.4 | 300 | 11.1 | 4.4 | 2.9 |
| 200 | 0.029 | 80 | 2.4 | 0.9 | 180 | 5.3 | 2.1 | 1.4 | 250 | 7.3 | 2.9 | 2.0 | 350 | 10.3 | 4.1 | 2.7 | 420 | 12.3 | 4.9 | 3.3 |
Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
