Диффузоры веерные ДПУ-С
Диффузоры ДПУ-С круглой формы предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в жилых, административных, общественных и производственных помещениях.

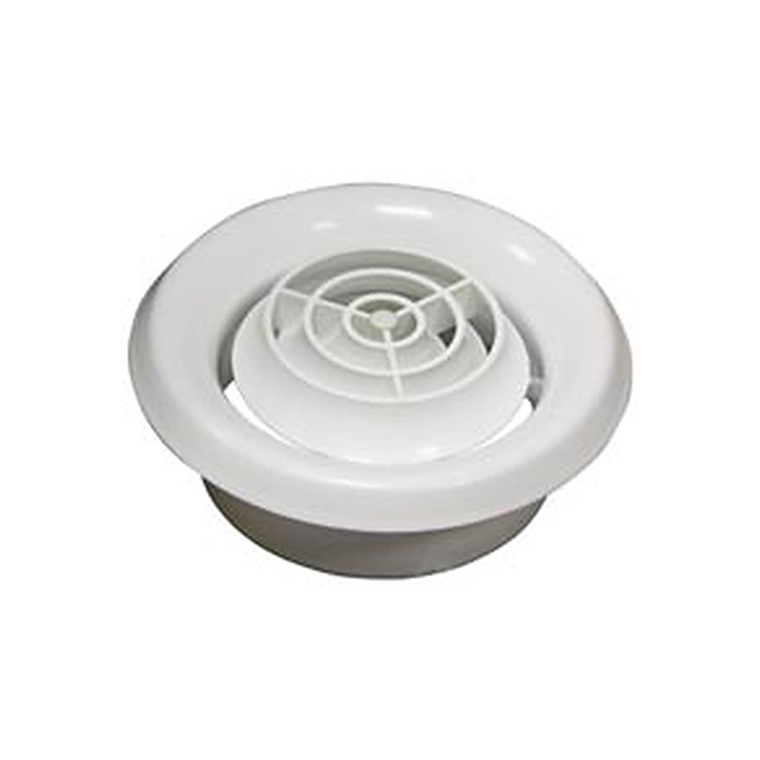

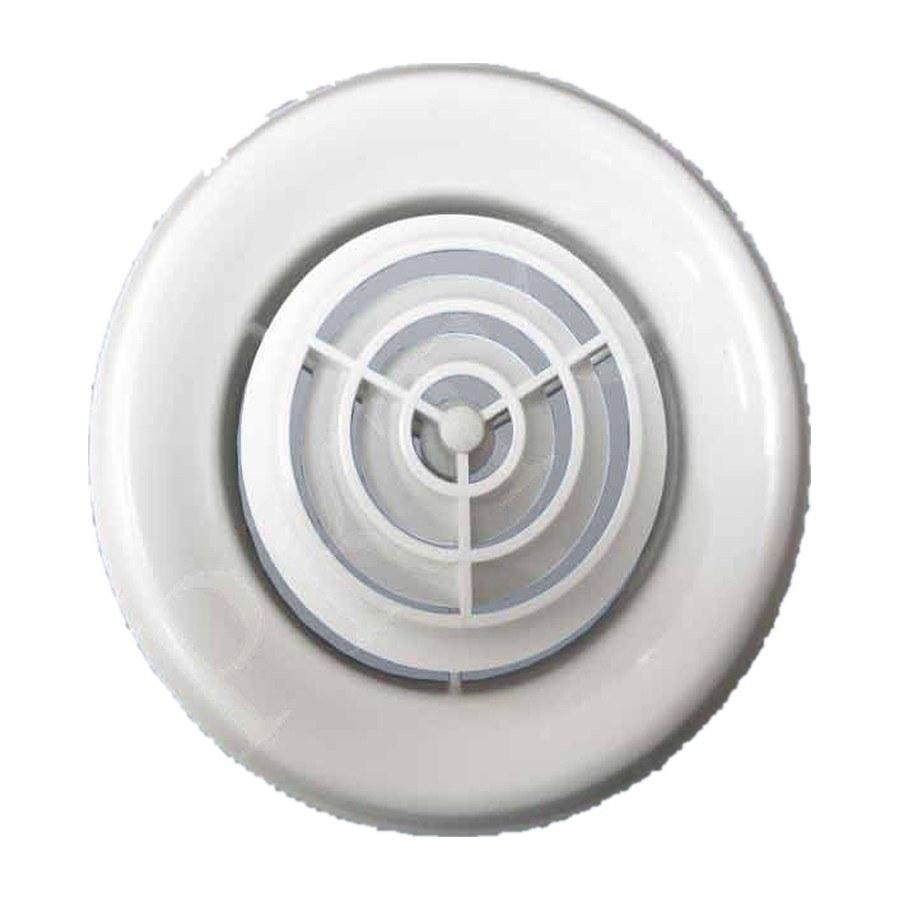

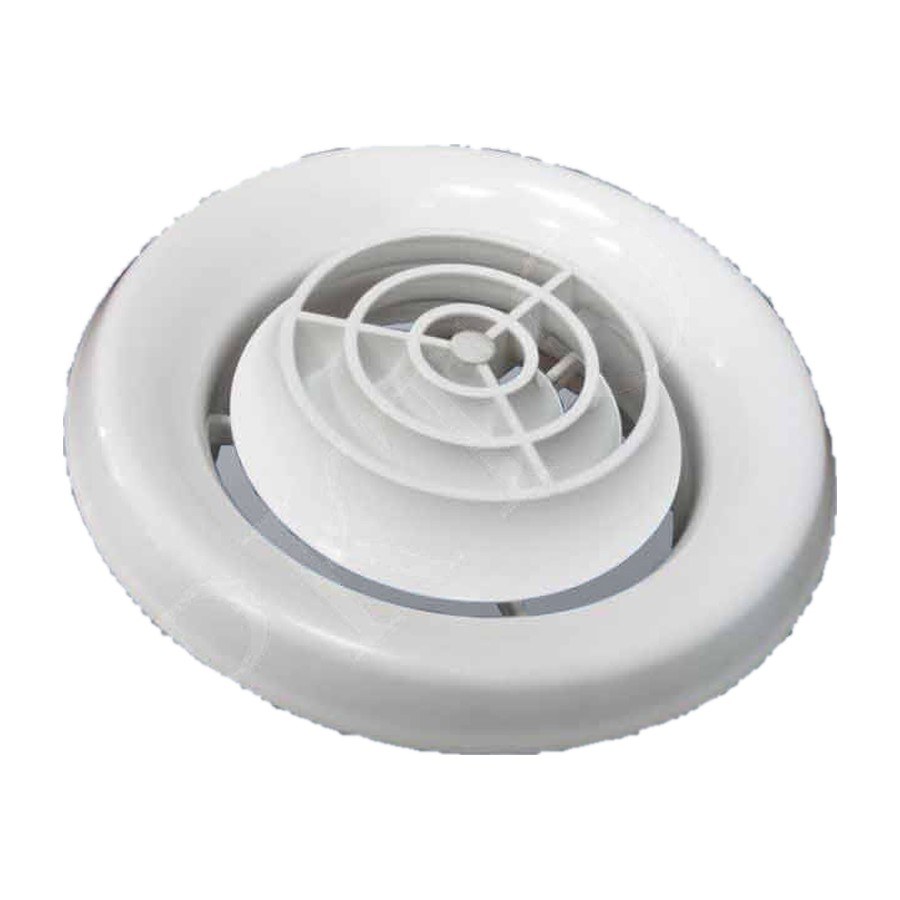

Диффузор ДПУ-С состоит из корпуса, присоединительного патрубка и установленной соосно неподвижной конфузорной вставки и предназначен для подачи приточного воздуха на большие расстояния в режимах вентиляции, кондиционирования и воздушного отопления.

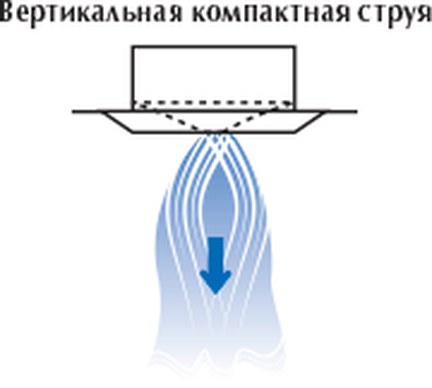

Дальнобойность приточной струи зависит от типа конструкции подвижной части и ее положения относительно корпуса диффузора.
Материал – полипропилен белого цвета – выдерживает температуру до +70оС, стоек к большинству агрессивных веществ, при горении не опасен, не выделяет токсичных газов, только деформируется и не воспламеняется.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к стенкам воздуховода или к подшивному потолку.

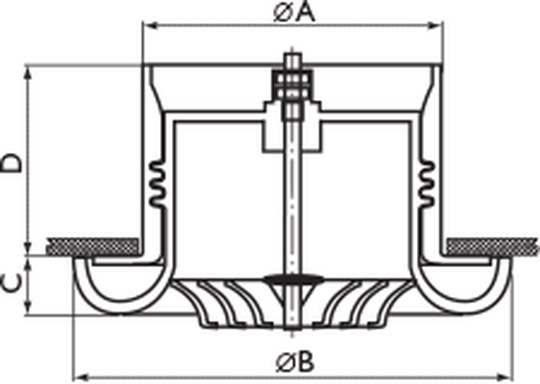

Характеристики диффузоров ДПУ-С
| Тип диффузора | ØA, мм | ØD, мм | E, мм | Вес не более, кг | ||||||||
| ДПУ-С 125 | 125 | 170 | 55 | 0.25 | ||||||||
| ДПУ-С 160 | 160 | 215 | 60 | 0.35 | ||||||||
| ДПУ-С 200 | 200 | 258 | 60 | 0.45 | ||||||||
| ДПУ-С 250 | 200 | 308 | 60 | 0.66 | ||||||||
Данные для подбора диффузоров ДПУ-С при подаче воздуха
| ØА, мм | F0, м2 | LA=20дБ (А) | LA=25дБ (А) | LA=35дБ (А) | LA=45дБ (А) | LA=60дБ (А) | ||||||||||||||||
| L0, м3/ч | Pп, Па | дально-бойность, м при Vx, м/с | L0, м3/ч | Pп, Па | дально-бойность, м при Vx, м/с | L0, м3/ч | Pп, Па | дально-бойность, м при Vx, м/с | L0, м3/ч | Pп, Па | дально-бойность, м при Vx, м/с | L0, м3/ч | Pп, Па | дально-бойность, м при Vx, м/с | ||||||||
| 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.75 | 0.5 | 0.75 | 0.5 | 0.75 | ||||||||||||
| 125 | 0.011 | 60 | 15 | 6.8 | 2.7 | 90 | 30 | 10 | 4.1 | 120 | 56 | 14 | 5.4 | 3.6 | 150 | 87 | 6.8 | 4.5 | 220 | 188 | 9.9 | 6.6 |
| 160 | 0.018 | 80 | 9 | 7.0 | 2.8 | 120 | 20 | 10.5 | 4.2 | 170 | 40 | 15 | 5.9 | 3.9 | 220 | 66 | 7.7 | 5.1 | 350 | 168 | 13 | 8.6 |
| 200 | 0.029 | 120 | 8 | 8.3 | 3.3 | 170 | 16 | 12 | 4.7 | 240 | 32 | 17 | 6.7 | 4.4 | 330 | 60 | 9.2 | 6.1 | 520 | 149 | 14 | 10 |
| 250 | 0.046 | 180 | 7 | 10 | 4.0 | 240 | 13 | 13 | 5.3 | 350 | 27 | 19 | 7.7 | 5.1 | 480 | 50 | 11 | 7.0 | 680 | 101 | 15 | 10 |
Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
