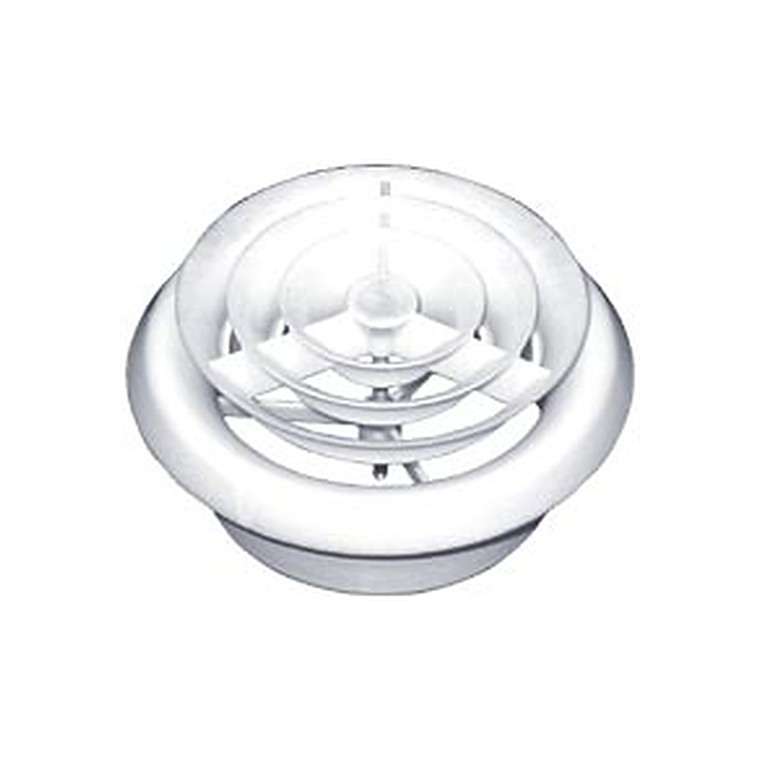

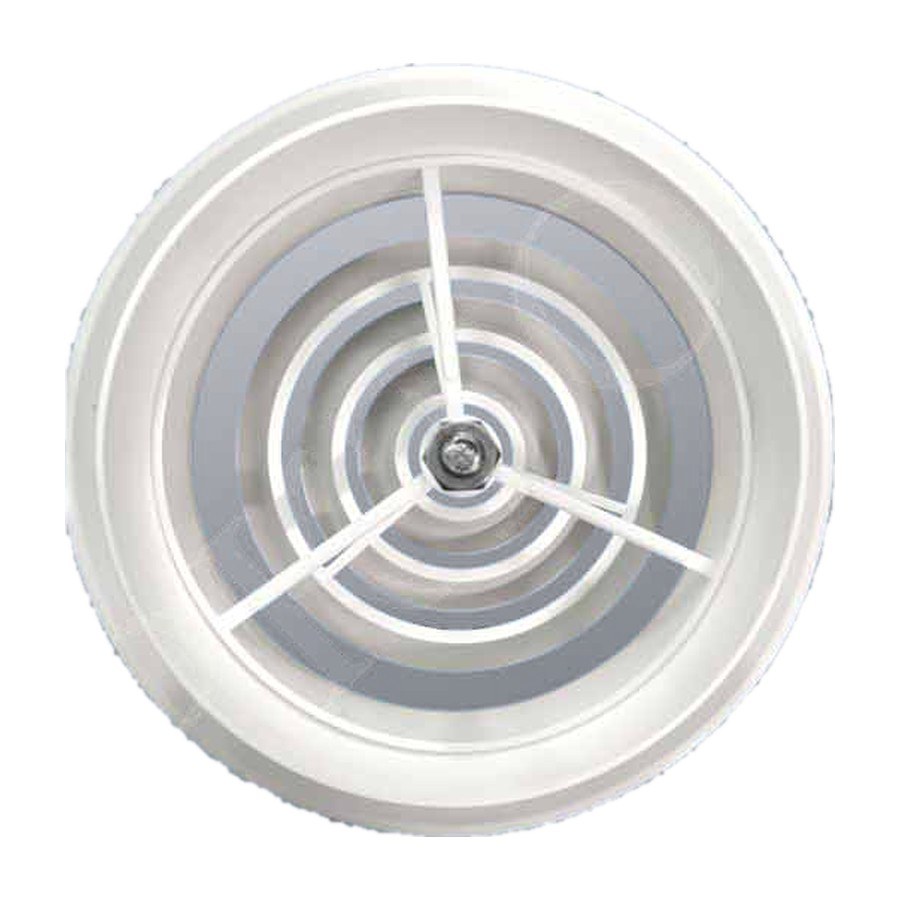

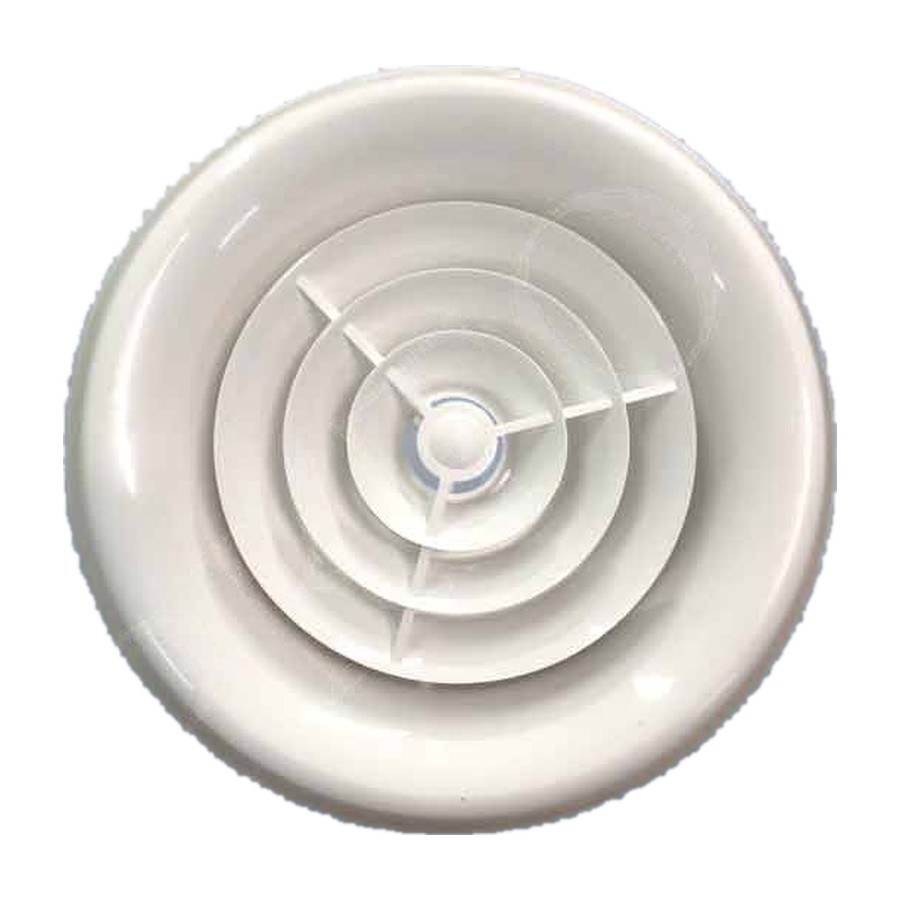

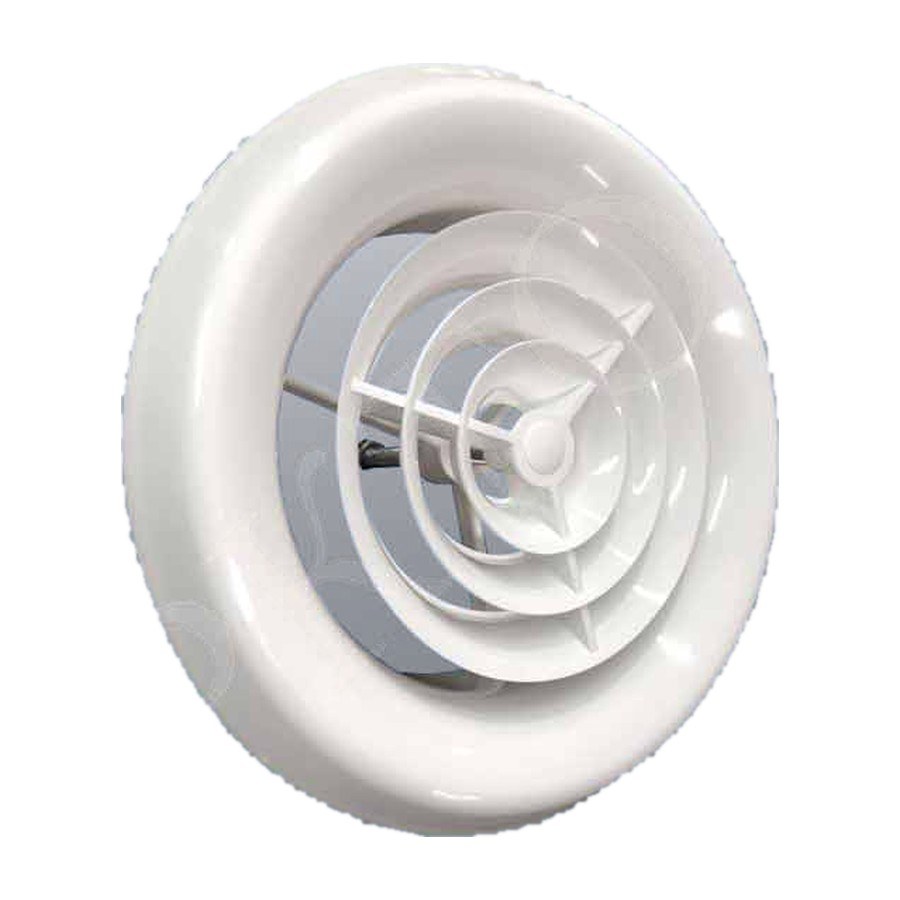

Диффузоры веерные ДПУ-К
Диффузоры ДПУ-К круглой формы предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в жилых, административных, общественных и производственных помещениях.
В диффузоре ДПУ-К обтекатель заменен на подвижную веерную вставку из нескольких диффузоров, закрепленных неподвижно относительно друг друга.
В диффузорах ДПУ-К при перемещении веерной вставки с закручивателем соответственно вдоль оси корпусаизменяются вид формируемой приточной струи (от вертикальной смыкающейся конической до горизонтальной веерной) и ее дальнобойность, что позволяет реализовать посезонное регулирование систем вентиляции и кондиционирования воздуха.
Дальнобойность приточной струи зависит от типа конструкции подвижной части и ее положения относительно корпуса диффузора.
Материал – полипропилен белого цвета – выдерживает температуру до +70оС, стоек к большинству агрессивных веществ, при горении не опасен, не выделяет токсичных газов, только деформируется и не воспламеняется.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к стенкам воздуховода или к подшивному потолку.
Характеристики диффузоров ДПУ-К

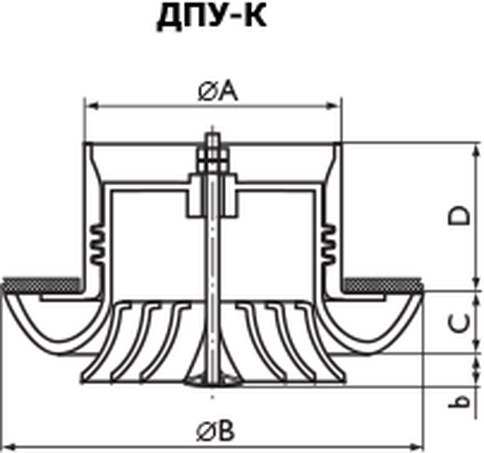

Тип диффузора | A, мм | D, мм | E, мм | Вес не более, кг | |||||||
ДПУ-К 100 | 100 | 150 | 55 | 0.20 | |||||||
ДПУ-К 125 | 125 | 170 | 55 | 0.25 | |||||||
ДПУ-К 160 | 160 | 215 | 60 | 0.35 | |||||||
ДПУ-К 200 | 200 | 258 | 60 | 0.45 | |||||||
ДПУ-K 250 | 250 | 308 | 60 | 0.66 |
Данные для подбора диффузоров ДПУ-К при подаче воздуха
ØА, мм | F0, м2 | b, мм | Кол-во оборотов обтека-теля, N | LA<20дБ (А) | LA=25дБ (А) | LA=35дБ (А) | LA=45дБ (А) | |||||||||||||
L0, м3/ч | Pп, Па | дально-бойность, м при Vx, м/с | L0, м3/ч | Pп, Па | дально-бойность, м при Vx, м/с | L0, м3/ч | Pп, Па | дальнобой-ность, м при Vx, м/с | L0, м3/ч | Pп, Па | дально-бойность, м при Vx, м/с | |||||||||
0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.75 | 0.5 | 0.75 | ||||||||||||

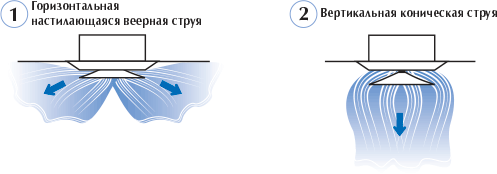

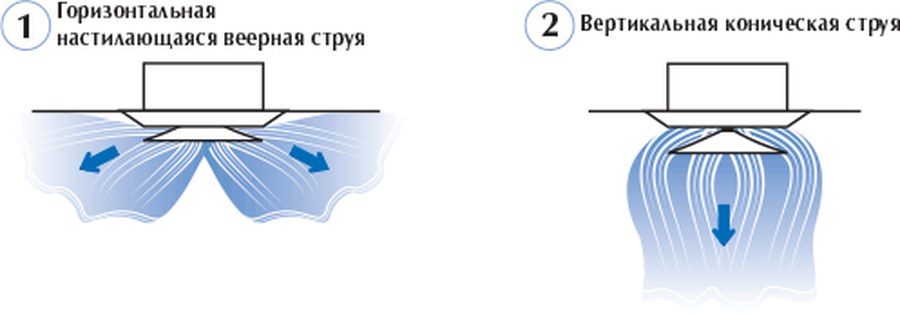

b=0,05А – горизонтальная настилающаяся веерная струя | ||||||||||||||||||||
100 | 0.007 | 5 | 5 | 80 | 17 | 1.3 | 0.5 | 100 | 27 | 1.7 | 0.7 | 150 | 61 | 2.5 | 1 | 0.7 | 210 | 120 | 1.4 | 0.9 |
125 | 0.011 | 6 | 6 | 130 | 18 | 1.7 | 0.7 | 160 | 27 | 2.1 | 0.9 | 220 | 51 | 2.9 | 1.2 | 0.8 | 300 | 94 | 1.6 | 1.1 |
160 | 0.018 | 6.5 | 8 | 180 | 12 | 1.8 | 0.7 | 240 | 21 | 2.5 | 1 | 330 | 40 | 3.4 | 1.4 | 0.9 | 480 | 85 | 2 | 1.3 |
200 | 0.029 | 8 | 10 | 250 | 9 | 2 | 0.8 | 330 | 16 | 2.7 | 1.1 | 500 | 37 | 4.1 | 1.6 | 1.1 | 700 | 73 | 2.3 | 1.5 |
250 | 0.046 | 10 | 12.5 | 350 | 7 | 2.3 | 0.9 | 500 | 15 | 3.2 | 1.3 | 750 | 33 | 4.9 | 1.9 | 1.3 | 1000 | 59 | 2.6 | 1.7 |
b=0,1А – вертикальная коническая струя | ||||||||||||||||||||
100 | 0.007 | 10 | 10 | 80 | 14 | 2 | 0.8 | 100 | 22 | 2.5 | 1 | 150 | 50 | 3.8 | 1.5 | 1 | 210 | 97 | 2.1 | 1.4 |
125 | 0.011 | 12 | 12 | 130 | 14 | 2.6 | 1 | 160 | 22 | 3.2 | 1.3 | 220 | 41 | 4.4 | 1.8 | 1.2 | 300 | 77 | 2.4 | 1.6 |
160 | 0.018 | 13 | 16 | 180 | 10 | 2.8 | 1.1 | 240 | 17 | 3.7 | 1.5 | 330 | 33 | 5.1 | 2 | 1.4 | 480 | 70 | 3 | 2 |
200 | 0.029 | 16 | 20 | 250 | 8 | 3.1 | 1.2 | 330 | 13 | 4 | 1.6 | 500 | 30 | 6.1 | 2.4 | 1.6 | 700 | 60 | 3.4 | 2.3 |
250 | 0.046 | 20 | 25 | 350 | 6 | 3.4 | 1.4 | 500 | 12 | 4.9 | 1.9 | 750 | 27 | 7.3 | 2.9 | 1.9 | 1000 | 48 | 3.9 | 2.6 |
b=0,15А – вертикальная коническая струя | ||||||||||||||||||||
100 | 0.007 | 15 | 15 | 80 | 13 | 2.7 | 1.1 | 100 | 20 | 3.4 | 1.3 | 150 | 45 | 5.1 | 2 | 1.4 | 210 | 89 | 2.8 | 1.9 |
125 | 0.011 | 19 | 19 | 130 | 13 | 3.5 | 1.4 | 160 | 20 | 4.3 | 1.7 | 220 | 37 | 5.8 | 2.3 | 1.6 | 300 | 70 | 3.2 | 2.2 |
160 | 0.018 | 19 | 24 | 180 | 9 | 3.7 | 1.5 | 240 | 16 | 4.9 | 2 | 330 | 30 | 6.8 | 2.7 | 1.8 | 480 | 63 | 3.9 | 2.7 |
200 | 0.029 | 24 | 30 | 250 | 7 | 4.1 | 1.6 | 330 | 12 | 5.4 | 2.2 | 500 | 28 | 8.2 | 3.3 | 2.2 | 700 | 54 | 4.6 | 3.1 |
250 | 0.046 | 30 | 37.5 | 350 | 5 | 4.5 | 1.8 | 500 | 11 | 6.5 | 2.6 | 750 | 25 | 9.7 | 3.9 | 2.6 | 1000 | 44 | 5.2 | 3.5 |
Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
Данные для подбора диффузоров ДПУ-К при удалении воздуха из помещения
ØА, мм | F0, м2 | Кол-во оборотов обтека-теля, N | b, мм | LA=25дБ (А) | LA=35дБ (А) | LA=45дБ (А) | ||||||||||||||
L0, м3/ч | Pп, Па | V0, м/с | L0, м3/ч | Pп, Па | V0, м/с | L0, м3/ч | Pп, Па | V0, м/с | ||||||||||||
b=0,05А | ||||||||||||||||||||
100 | 0.007 | 5 | 5 | 100 | 32 | 4.1 | 140 | 63 | 5.7 | 190 | 116 | 7.8 | ||||||||
125 | 0.011 | 6 | 6 | 140 | 24 | 3.6 | 200 | 50 | 5.1 | 270 | 90 | 6.9 | ||||||||
160 | 0.018 | 6.5 | 8 | 200 | 18 | 3 | 300 | 39 | 4.5 | 450 | 89 | 6.8 | ||||||||
200 | 0.029 | 8 | 10 | 300 | 16 | 2.9 | 450 | 36 | 4.3 | 630 | 70 | 6.1 | ||||||||
250 | 0.046 | 10 | 12.5 | 400 | 11 | 2.4 | 600 | 25 | 3.6 | 900 | 57 | 5.4 | ||||||||
b=0,1А | ||||||||||||||||||||
100 | 0.007 | 10 | 10 | 100 | 20 | 4.1 | 140 | 39 | 5.7 | 190 | 72 | 7.8 | ||||||||
125 | 0.011 | 12 | 12 | 140 | 15 | 3.6 | 200 | 31 | 5.1 | 270 | 56 | 6.9 | ||||||||
160 | 0.018 | 13 | 16 | 200 | 11 | 3 | 300 | 25 | 4.5 | 450 | 55 | 6.8 | ||||||||
200 | 0.029 | 16 | 20 | 300 | 10 | 2.9 | 450 | 22 | 4.3 | 630 | 44 | 6.1 | ||||||||
250 | 0.046 | 20 | 25 | 400 | 7 | 2.4 | 600 | 16 | 3.6 | 900 | 36 | 5.4 | ||||||||
b=0,15А | ||||||||||||||||||||
100 | 0.007 | 15 | 15 | 100 | 18 | 4.1 | 140 | 35 | 5.7 | 190 | 65 | 7.8 | ||||||||
125 | 0.011 | 19 | 19 | 140 | 14 | 3.6 | 200 | 28 | 5.1 | 270 | 51 | 6.9 | ||||||||
160 | 0.018 | 19 | 24 | 200 | 10 | 3 | 300 | 22 | 4.5 | 450 | 50 | 6.8 | ||||||||
200 | 0.029 | 24 | 30 | 300 | 9 | 2.9 | 450 | 20 | 4.3 | 630 | 40 | 6.1 | ||||||||
250 | 0.046 | 30 | 37.5 | 400 | 6 | 2.4 | 600 | 14 | 3.6 | 900 | 32 | 5.4 |
