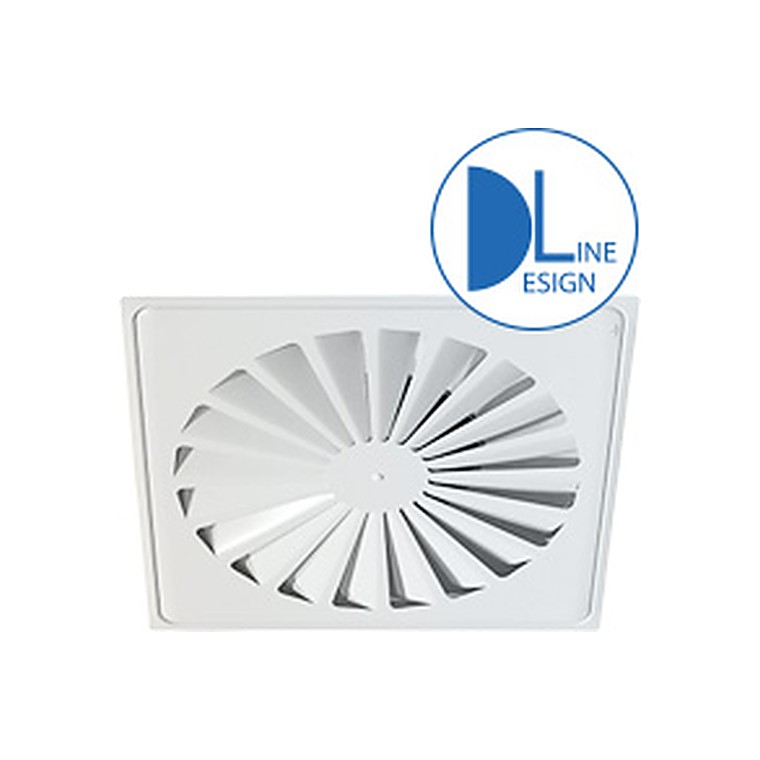

Диффузоры DLRZ
Потолочные диффузоры DLRZ предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения закрученными струями из верхней зоны помещений.
Конструктивно диффузор DLRZ представляет собой корпус с подводящим патрубком, к которому крепится квадратная лицевая панель с лопаточным закручивателем потока. Конструкция диффузоров DLRZ предусматривает два положения лицевой панели: с воздуховыпускной щелью высотой 12 мм по периметру изделия и без нее. Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы.
Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).

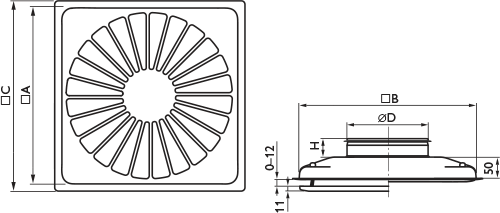

Характеристики диффузоров DLRZ
| Модель | □A, мм | □B1, мм | □C, мм | ØD, мм | H1, мм | Вес, кг |
| DLRZ 250-6 | 565 | 569 | 595 | 249 | 58 | 4,4 |
| DLRZ 315-6 | 565 | 569 | 595 | 314 | 58 | 4,3 |
| DLRZ 400-6 | 565 | 569 | 595 | 399 | 66 | 4,3 |
Характеристики диффузоров DLRZ с камерами статического давления PLR
| Модель | ØD1, мм | ØD2, мм | H2, мм | L, мм | B2, мм | K, мм | Gmin, мм |
Gmax, мм |
Вес, кг |
| DLRZ 250 c PLR 200-250 | 250 | 199 | 245 | 650 | 480 | 195 | 350 | 380 | 9,9 |
| DLRZ 315 c PLR 250-315 | 315 | 249 | 295 | 700 | 570 | 225 | 400 | 430 | 11,2 |
| DLRZ 400 c PLR 315-400 | 400 | 314 | 360 | 700 | 570 | 225 | 470 | 500 | 12,3 |
