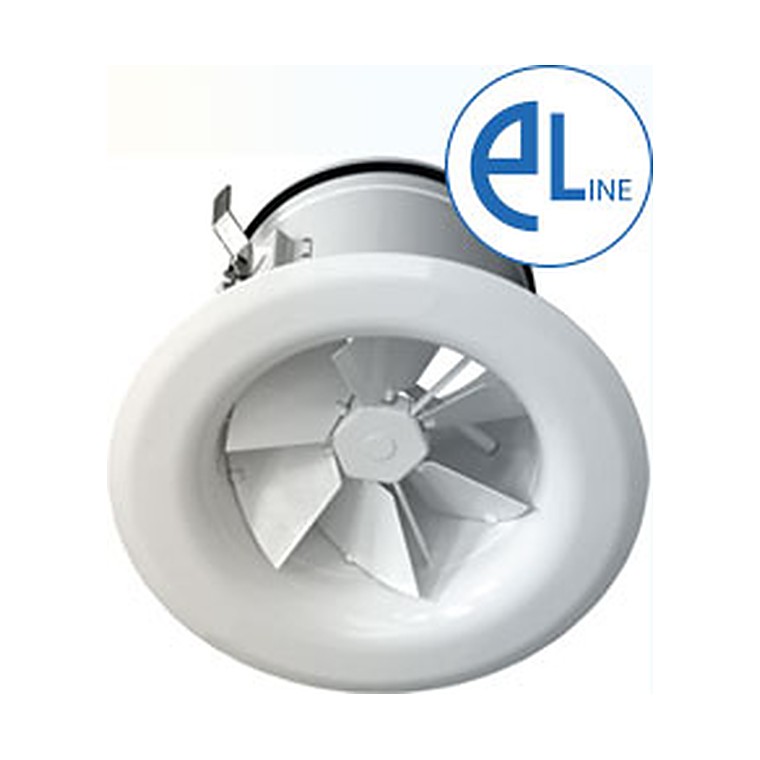

Диффузоры вихревые ДКВ
Вихревые диффузоры ДКВ с поворотными лопатками предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрев и охлаждение) из верхней зоны помещения.
Диффузоры ДКВ формируют закрученную струю с высокой эжектирующей способностью, что позволяет обеспечить подачу воздуха с большим температурным перепадом и получить при этом равномерное распределение температуры в обслуживаемой зоне.

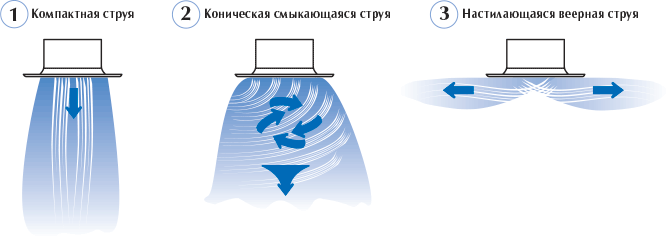

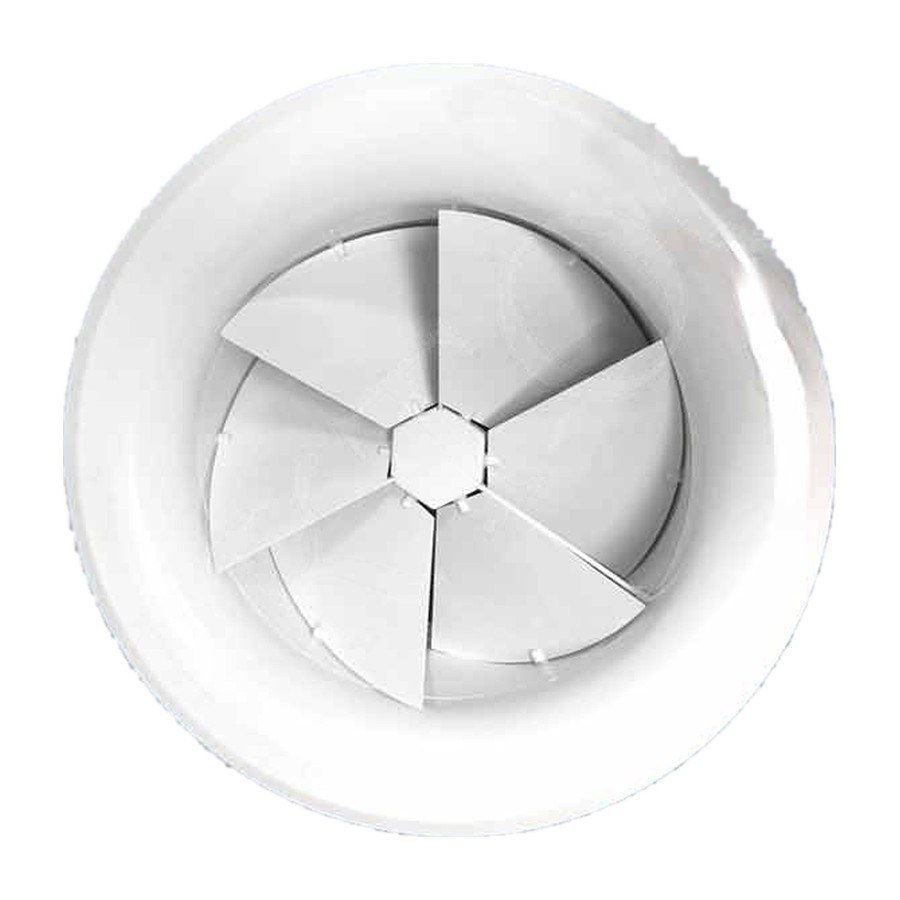

Вихревые диффузоры состоят из корпуса с подводящим патрубком, внутри которого расположен блок лопаток с регулируемым углом наклона. Угол наклона лопаток диффузора изменяется с помощью возвратно-поступательного перемещения рычажного механизма, осуществляющего синхронный поворот лопаток вокруг своих осей от α=0° до α=50° относительно направления потока воздуха. Изменением угла наклона лопаток достигается формирование одного из трёх видов воздушных струй: дальнобойной компактной (α=0°), закрученной конической смыкающейся (α=30°) и веерной настилающейся (α=50°).
Диффузоры выпускаются в четырех исполнениях:
- ДКВ – диффузор с ручным регулированием;
- ДКВ…-E1 – диффузор с электроприводом (2-х позиционное управление: 30°/50° (заводская настройка) или 0°/50°);
- ДКВ…-E3 – диффузор с электроприводом (3-х позиционное управление: 0°/30°/50°);
- ДКВ…-М2 – диффузор с электроприводом (пропорциональное управление 0…10 В).
Диффузоры ДКВ…-E1, ДКВ…-E3 и ДКВ…-М2 позволяют реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).
Диффузоры устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.

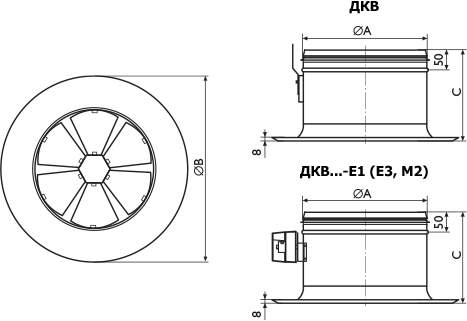

Характеристики диффузоров ДКВ
Модель | F0, м2 | ØA, мм | ØB, мм | C, мм | Вес, кг |
ДКВ 200 | 0,031 | 199 | 361 | 195 | 3,2 |
ДКВ 250 | 0,049 | 249 | 411 | 209 | 4,0 |
ДКВ 315 | 0,078 | 314 | 474 | 240 | 5,2 |
ДКВ 355 | 0,099 | 354 | 516 | 250 | 6,0 |
ДКВ 400 | 0,126 | 399 | 561 | 265 | 7,2 |
ДКВ 500 | 0,196 | 499 | 673 | 320 | 9,9 |
ДКВ 200-E1 (Е3, M2) | 0,031 | 199 | 361 | 195 | 4,1 |
ДКВ 250-E1 (Е3, M2) | 0,049 | 249 | 411 | 209 | 4,9 |
ДКВ 315-E1 (Е3, M2) | 0,078 | 314 | 474 | 240 | 6,1 |
ДКВ 355-E1 (Е3, M2) | 0,099 | 354 | 516 | 250 | 6,9 |
ДКВ 400-E1 (Е3, M2) | 0,126 | 399 | 561 | 265 | 8,1 |
ДКВ 500-E1 (Е3, M2) | 0,196 | 499 | 673 | 320 | 10,7 |
Характеристики электроприводов
Модель диффузора | ДКВ…-Е1 | ДКВ…-Е3 | ДКВ…-М2 | |
Тип привода* | AST04 | AST04S | ADM04 | |
Сигнал управления | 2-х позиционный | 3-х позиционный | 0–10 В | |
Напряжение, | В/Гц | 230/50 | 230/50 | 24/50 |
Потребляемая мощность, | Вт | 4 | 4 | 2,5 |
Степень защиты | IP 42 | IP 42 | IP 42 |
Данные для подбора диффузоров ДКВ при подаче воздуха
Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA≤60 дБ(А) | ||||||||||||||
L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | |||||||
ность, м | ность, м при | ность, м при | ность, м | |||||||||||||||
м3/ч | Па | при Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | |||||||
0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||
Компактная струя при α=0° (схема 1) | ||||||||||||||||||
200 | 300 | 8 | 16 | 6 | 4,2 | 440 | 17 | 23 | 9 | 6 | 640 | 37 | 13 | 9 | 1090* | 106 | 23 | 15 |
250 | 600 | 9 | 25 | 10 | 6,7 | 890 | 20 | 37 | 15 | 10 | 1060 | 28 | 18 | 12 | 2100* | 110 | 35 | 24 |
315 | 890 | 8 | 30 | 12 | 7,9 | 1230 | 15 | 41 | 16 | 11 | 1680 | 28 | 22 | 15 | 2740* | 74 | 37 | 24 |
355 | 1100 | 7 | 33 | 13 | 8,7 | 1510 | 14 | 45 | 18 | 12 | 2070 | 26 | 24 | 16 | 3310* | 67 | 39 | 26 |
400 | 1610 | 10 | 42 | 17 | 11 | 2190 | 18 | 57 | 23 | 15 | 2710 | 28 | 28 | 19 | 4670* | 83 | 49 | 33 |
500 | 1610 | 4 | 34 | 14 | 9 | 2560 | 10 | 54 | 22 | 14 | 3910 | 24 | 33 | 22 | 7280* | 83 | 61 | 41 |
Коническая смыкающаяся струя при α=30° (схема 2) | ||||||||||||||||||
200 | 200 | 5 | 5 | 1,9 | 1,3 | 300 | 11 | 7 | 2,8 | 1,9 | 460 | 27 | 4 | 2,9 | 680 | 59 | 6 | 4,3 |
250 | 370 | 7 | 7 | 2,8 | 1,9 | 570 | 16 | 11 | 4,3 | 2,9 | 890 | 38 | 7 | 4,5 | 1060 | 54 | 8 | 5,3 |
315 | 750 | 11 | 11 | 4,5 | 3,0 | 1020 | 20 | 15 | 6,1 | 4,1 | 1380 | 36 | 8 | 5,5 | 1680 | 54 | 10 | 6,7 |
355 | 870 | 9 | 12 | 4,6 | 3,1 | 1240 | 18 | 16 | 6,6 | 4,4 | 1760 | 37 | 9 | 6,2 | 2140 | 54 | 11 | 7,6 |
400 | 1070 | 8 | 13 | 5,0 | 3,4 | 1570 | 18 | 18 | 7,4 | 4,9 | 2260 | 37 | 11 | 7,1 | 2710 | 54 | 13 | 8,5 |
500 | 1520 | 7 | 14 | 5,7 | 3,8 | 2240 | 15 | 21 | 8,4 | 5,6 | 3230 | 31 | 12 | 8,1 | 4240 | 54 | 16 | 11 |
Настилающаяся веерная струя при α=50° (схема 3)** | ||||||||||||||||||
200 | 190 | 19 | 4,0 | 1,6 | 1,1 | 270 | 38 | 5,7 | 2,3 | 1,5 | 370 | 71 | 3 | 2,1 | 590 | 180 | 5,0 | 3,3 |
250 | 330 | 17 | 5,6 | 2,2 | 1,5 | 490 | 37 | 8,3 | 3,3 | 2,2 | 710 | 77 | 5 | 3,2 | 1060 | 173 | 7,2 | 4,8 |
315 | 470 | 13 | 6,3 | 2,5 | 1,7 | 670 | 27 | 9 | 3,6 | 2,4 | 960 | 56 | 5 | 3,4 | 1630 | 162 | 8,8 | 5,8 |
355 | 670 | 17 | 8,0 | 3,2 | 2,1 | 940 | 33 | 11 | 4,5 | 3,0 | 1320 | 66 | 6 | 4,2 | 2140 | 173 | 10 | 6,8 |
400 | 690 | 11 | 7,3 | 2,9 | 1,9 | 1030 | 25 | 11 | 4,4 | 2,9 | 1500 | 53 | 6 | 4,2 | 2550 | 153 | 11 | 7,2 |
500 | 1190 | 14 | 10 | 4,0 | 2,7 | 1730 | 29 | 15 | 5,9 | 3,9 | 2500 | 60 | 9 | 5,6 | 4240 | 173 | 14 | 9,6 |
* Значения L0, приведённые в графе «LwA≤60 дБ(А)» для компактного потока при α=0° применяются в случаях допустимой скорости в подводящем патрубке 6<v0≤12 м/с;
**При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таб- лице,необходимо умножить на коэффициент 0,7.
