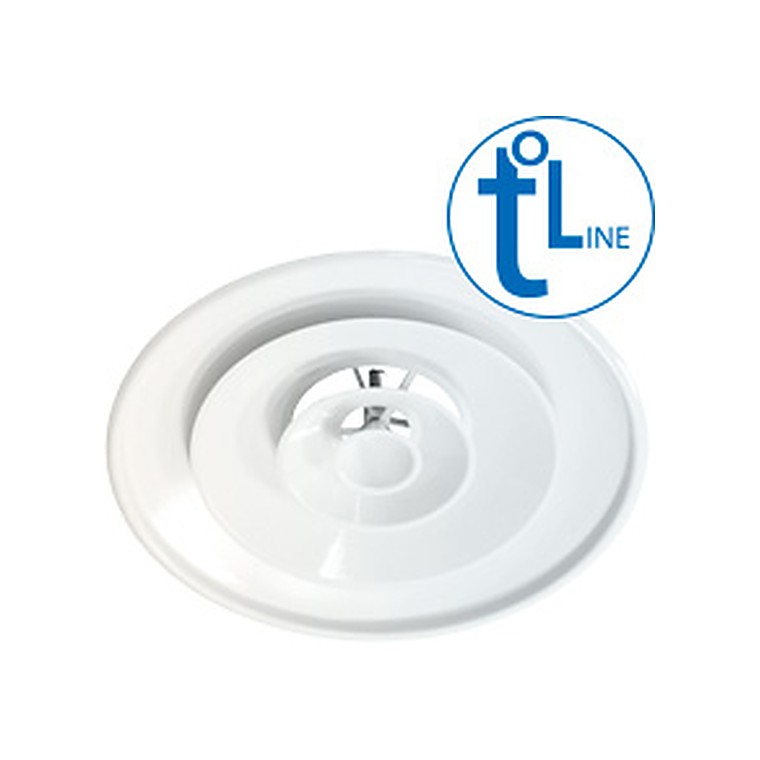

Диффузоры конические ДКУ…-Т с терморегулированием
Конические диффузоры ДКУ…-Т предназначены для подачи воздуха системами вентиляции и кондиционирования в неизотермическом режиме из верхней зоны помещения.

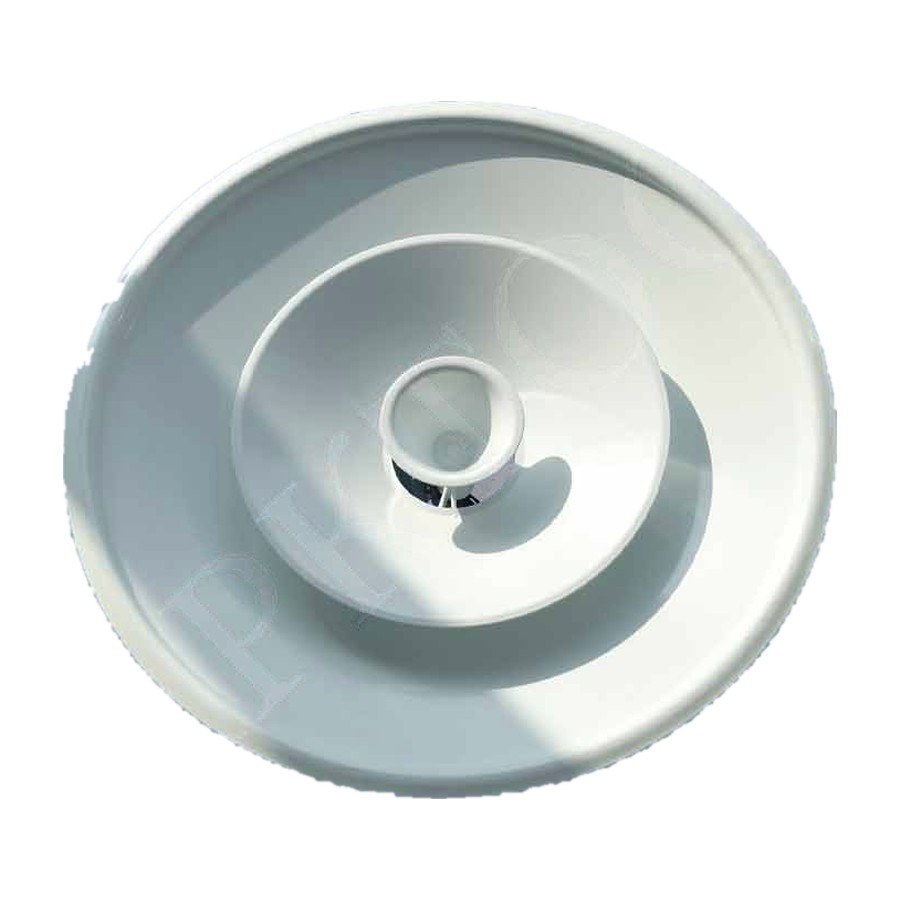

Конические диффузоры состоят из корпуса с подводящим патрубком и центральной вставки, выполненной в виде набора конических колец. Конструкция диффузоров ДКУ…-Т позволяет путем перемещения центральной вставки с помощью термопривода регулировать форму струи от горизонтальной веерной при подаче охлажденного воздуха до вертикальной конической при подаче подогретого воздуха.
Диффузоры ДКУ…-Т предназначены для реализации систем с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление). Наличие термопривода обеспечивает эффективное и автономное (без участия человека) регулирование формы воздушной струи в зависимости от температуры приточного воздуха. Создание систем воздухораспределения с автоматическим сезонным регулированием на базе диффузоров с термоприводами обеспечивает существенную экономию благодаря отсутствию дорогостоящих электроприводов и приборов автоматики. Кроме того, отсутствие питающих и сигнальных кабелей значительно облегчает монтаж и повышает эксплуатационную надежность вентиляционной системы в целом.
Диффузоры выпускаются в двух исполнениях:
- ДКУ…-Т – диффузоры встраиваются в подвесные потолки (при этом обеспечивается настилание горизонтальной струи на потолок);
- ДКУ…-Т2 – диффузоры устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов.
Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками. Герметичность соединения обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.

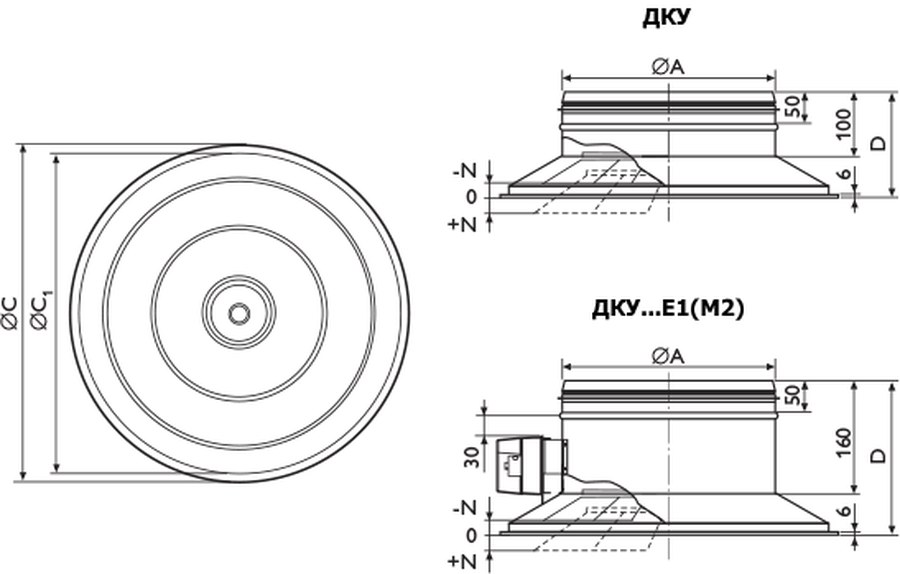

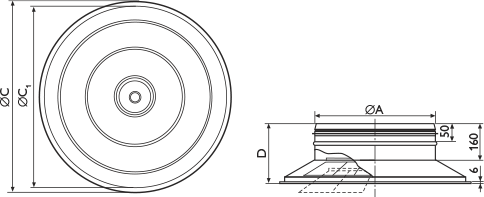

Характеристики диффузоров ДКУ…-Т, ДКУ…-Т2
| Модель | F0, м2 | ØA, | ØC, | ØC1, | D, мм | Вес, кг |
| ДКУ 250-Т (T2) | 0,049 | 249 | 572 | 525 | 234 | 4,2 |
| ДКУ 315-Т (T2) | 0,078 | 314 | 633 | 597 | 234 | 5,4 |
| ДКУ 355-Т (T2) | 0,099 | 354 | 660 | 619 | 236 | 5,7 |
| ДКУ 400-Т (T2) | 0,125 | 399 | 700 | 663 | 236 | 6,2 |

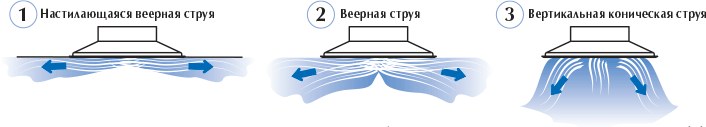

Вид формируемых струй
Данные для подбора диффузоров ДКУ…-Т при подаче воздуха горизонтальными веерными неизотермическими струями при наличии поверхности настилания
| Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | ||||||||||||||
| Дальнобой- | Дальнобой- | Дальнобой- | Дальнобой- | |||||||||||||||
| L0, | ∆Pпол. | ность, м при | L0, | ∆Pпол. | ность, м при | L0, | ∆Pпол. | ность, м при | L0, | ∆Pпол. | ность, м при | |||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||
| 250 | 540 | 18 | 4,4 | 1,8 | 750 | 35 | 6,1 | 2,4 | 1,6 | 1000 | 18 | 8,2 | 3,3 | 2,2 | 1600 | 158 | 5,2 | 3,5 |
| 315 | 930 | 21 | 6,0 | 2,4 | 1200 | 35 | 7,8 | 3,1 | 2,1 | 1600 | 21 | 10 | 4,1 | 2,8 | 2300 | 129 | 5,9 | 4,0 |
| 355 | 1100 | 18 | 6,3 | 2,5 | 1450 | 32 | 8,3 | 3,3 | 2,2 | 1900 | 18 | 11 | 4,4 | 2,9 | 2800 | 119 | 6,4 | 4,3 |
| 400 | 1200 | 14 | 6,1 | 2,5 | 1500 | 21 | 7,7 | 3,1 | 2,0 | 2100 | 14 | 11 | 4,3 | 2,9 | 3800 | 137 | 7,8 | 5,2 |
Данные для подбора диффузоров ДКУ…-Т при подаче воздуха вертикальными коническими неизотермическими струями при наличии поверхности
| Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | ||||||||||||||||
| Дальнобой- | Дальнобой- | Дальнобой- | Дальнобой- | |||||||||||||||||
| L0, | ∆Pпол. | ность l0.2, м, | L0, | ∆Pпол. | ность l0.2, м, | L0, | ∆Pпол. | ность l0.2, м, | L0, | ∆Pпол. | ность l0.2, м, | |||||||||
| м3/ч | Па | при Δt0, °С | м3/ч | Па | при Δt0, °С | м3/ч | Па | при Δt0, °С | м3/ч | Па | при Δt0, °С | |||||||||
| +6 | +8 | +10 | +6 | +8 | +10 | +6 | +8 | +10 | +6 | +8 | +10 | |||||||||
| 250 | 370 | 11 | 2,5 | 2,2 | 2,0 | 530 | 22 | 3,6 | 3,2 | 2,8 | 730 | 41 | 5,0 | 4,3 | 3,9 | 1190 | 109 | 8,1 | 7,1 | 6,4 |
| 315 | 550 | 12 | 2,7 | 2,3 | 2,1 | 800 | 26 | 3,9 | 3,4 | 3,0 | 1170 | 56 | 5,7 | 4,9 | 4,4 | 1890 | 147 | 9,2 | 8,0 | 7,2 |
| 355 | 610 | 10 | 2,7 | 2,3 | 2,1 | 900 | 21 | 3,9 | 3,4 | 3,0 | 1320 | 46 | 5,7 | 5,0 | 4,5 | 2220 | 130 | 9,7 | 8,4 | 7,5 |
| 400 | 660 | 8 | 2,6 | 2,3 | 2,0 | 990 | 17 | 4,0 | 3,4 | 3,1 | 1470 | 38 | 5,9 | 5,1 | 4,6 | 2540 | 115 | 10,0 | 8,8 | 7,9 |
При подаче воздуха вертикальными коническими неизотермическими струями при наличии поверхности настилания
Дальнобойность диффузоров ДКУ…-Т при подаче воздуха вертикальными коническими неизотермическими струями
При подаче воздуха горизонтальными веерными неизотермическими струями при наличии поверхности настилания
Данные для подбора диффузоров ДКУ…-Т2 при подаче воздуха горизонтальными веерными неизотермическими струями в свободных условиях
| Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | ||||||||||||||
| Дальнобой- | Дальнобой- | Дальнобой- | Дальнобой- | |||||||||||||||
| L0, | ∆Pпол. | ность, м при | L0, | ∆Pпол. | ность, м при | L0, | ∆Pпол. | ность, м при | L0, | ∆Pпол. | ность, м при | |||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||
| 250 | 540 | 18 | 3,0 | 1,2 | 750 | 35 | 4,2 | 1,7 | 1,1 | 1000 | 18 | 5,6 | 2,3 | 1,5 | 1600 | 158 | 3,6 | 2,4 |
| 315 | 930 | 13 | 4,2 | 1,7 | 1200 | 22 | 5,4 | 2,1 | 1,4 | 1600 | 13 | 7,2 | 2,9 | 1,9 | 2300 | 81 | 4,1 | 2,7 |
| 355 | 1400 | 18 | 5,6 | 2,2 | 1800 | 31 | 7,2 | 2,9 | 1,9 | 2300 | 18 | 9,1 | 3,7 | 2,4 | 3100 | 91 | 4,9 | 3,3 |
| 400 | 1400 | 12 | 4,9 | 2,0 | 1800 | 19 | 6,4 | 2,5 | 1,7 | 2500 | 12 | 8,8 | 3,5 | 2,4 | 3700 | 81 | 5,2 | 3,5 |
Данные для подбора диффузоров ДКУ…-Т2 при подаче воздуха вертикальными коническими неизотермическими струями в свободных условиях
| Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | ||||||||||||||||
| Дальнобой- | Дальнобой- | Дальнобой- | Дальнобой- | |||||||||||||||||
| L0, | ∆Pпол. | ность l0.2, м, | L0, | ∆Pпол. | ность l0.2, м, | L0, | ∆Pпол. | ность l0.2, м, | L0, | ∆Pпол. | ность l0.2, м, | |||||||||
| м3/ч | Па | при Δt0, °С | м3/ч | Па | при Δt0, °С | м3/ч | Па | при Δt0, °С | м3/ч | Па | при Δt0, °С | |||||||||
| +6 | +8 | +10 | +6 | +8 | +10 | +6 | +8 | +10 | +6 | +8 | +10 | |||||||||
| 250 | 470 | 15 | 2,7 | 2,5 | 2,1 | 640 | 28 | 3,7 | 3,2 | 2,9 | 850 | 49 | 4,9 | 4,2 | 3,8 | 1300 | 114 | 7,5 | 6,5 | 5,8 |
| 315 | 830 | 21 | 4,0 | 3,5 | 3,1 | 1100 | 37 | 5,3 | 4,6 | 4,1 | 1500 | 68 | 7,3 | 6,3 | 5,6 | 2100 | 134 | 10 | 8,8 | 7,9 |
| 355 | 1080 | 22 | 4,7 | 4,0 | 3,8 | 1400 | 37 | 6,1 | 5,3 | 4,7 | 1780 | 60 | 7,7 | 6,7 | 6,0 | 2500 | 118 | 11 | 9,4 | 8,4 |
| 400 | 1050 | 16 | 4,2 | 3,6 | 3,2 | 1500 | 33 | 6,0 | 5,2 | 4,6 | 2050 | 62 | 8,2 | 7,1 | 6,3 | 3200 | 152 | 13 | 11 | 9,9 |
При подаче воздуха вертикальными коническими неизотермическими струями в свободных условиях
Дальнобойность диффузоров ДКУ…-Т2 при подаче воздуха вертикальными коническими неизотермическими струями
При подаче воздуха горизонтальными веерными неизотермическими струями в свободных условиях
