Диффузоры 1DLRA, 2DLRA
Потолочные диффузоры 1DLRA/2DLRA предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения. Они применяются для формирования горизонтальных воздушных струй с различной дальнобойностью.

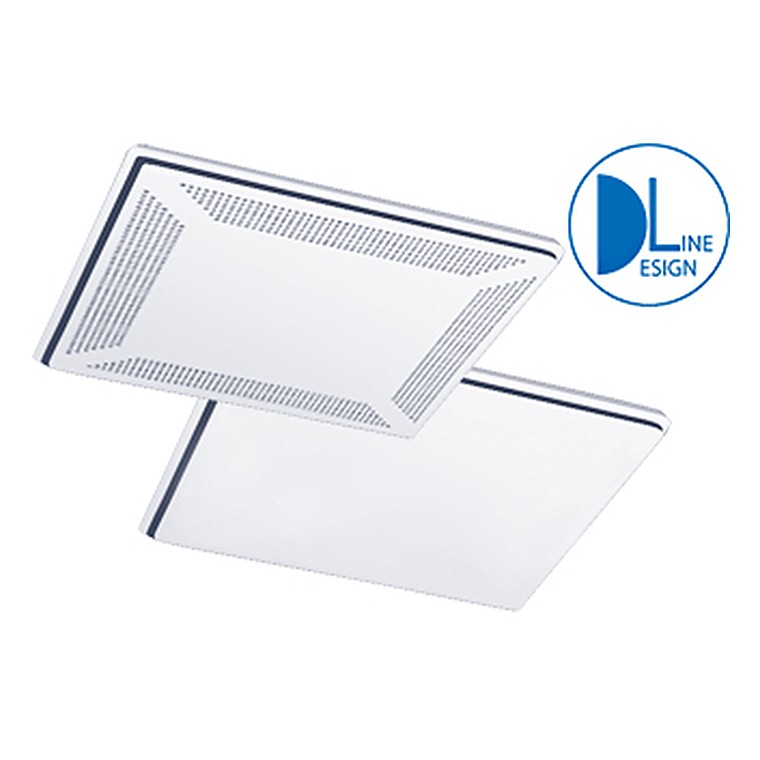

Конструктивно диффузор DLRA представляет собой корпус с подводящим патрубком, к которому крепится квадратная перфорированная (1DLRA) или сплошная (2DLRA) лицевая панель. Конструкция диффузоров DLRA предусматривает возможность изменения высоты воздуховыпускной щели между корпусом и лицевой панелью, которая составляет 20 мм или 35 мм. Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы.
Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).

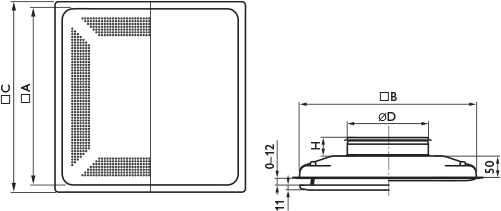

Характеристики диффузоров DLRA
| Модель | A, мм | □B1, мм | □C, мм | ØD, мм | H1, мм | Вес, кг |
| 1(2)DLRA 125-4 | 395 | 399 | 425 | 124 | 58 | 2,4 |
| 1(2)DLRA 160-4 | 395 | 399 | 425 | 159 | 58 | 2,4 |
| 1(2)DLRA 200-4 | 395 | 399 | 425 | 199 | 58 | 2,3 |
| 1(2)DLRA 250-6 | 565 | 569 | 595 | 249 | 58 | 4,4 |
| 1(2)DLRA 315-6 | 565 | 569 | 595 | 314 | 58 | 4,3 |
| 1(2)DLRA 400-6 | 565 | 569 | 595 | 399 | 66 | 4,3 |
Характеристики диффузоров 1(2)DLRA с камерами статического давления PLR
| Модель | ØD1, мм | ØD2, мм | H2, мм | L, мм | B2, мм | K, мм | Gmin, мм |
Gmax, мм |
Вес, кг |
| 1(2)DLRA 125 c PLR 100-125 | 125 | 99 | 170 | 320 | 320 | 120 | 275 | 305 | 4,5 |
| 1(2)DLRA 160 c PLR 125-160 | 160 | 124 | 170 | 470 | 320 | 140 | 275 | 305 | 5,4 |
| 1(2)DLRA 200 c PLR 160-200 | 200 | 159 | 205 | 500 | 440 | 170 | 310 | 340 | 6,3 |
| 1(2)DLRA 250 c PLR 200-250 | 250 | 199 | 245 | 650 | 480 | 195 | 350 | 380 | 9,9 |
| 1(2)DLRA 315 c PLR 250-315 | 315 | 249 | 295 | 700 | 570 | 225 | 400 | 430 | 11,2 |
| 1(2)DLRA 400 c PLR 315-400 | 400 | 314 | 360 | 700 | 570 | 225 | 470 | 500 | 12,3 |
