Диффузоры 1DLKE
Потолочные диффузоры 1DLKE предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения закрученными струями из верхней зоны помещений.

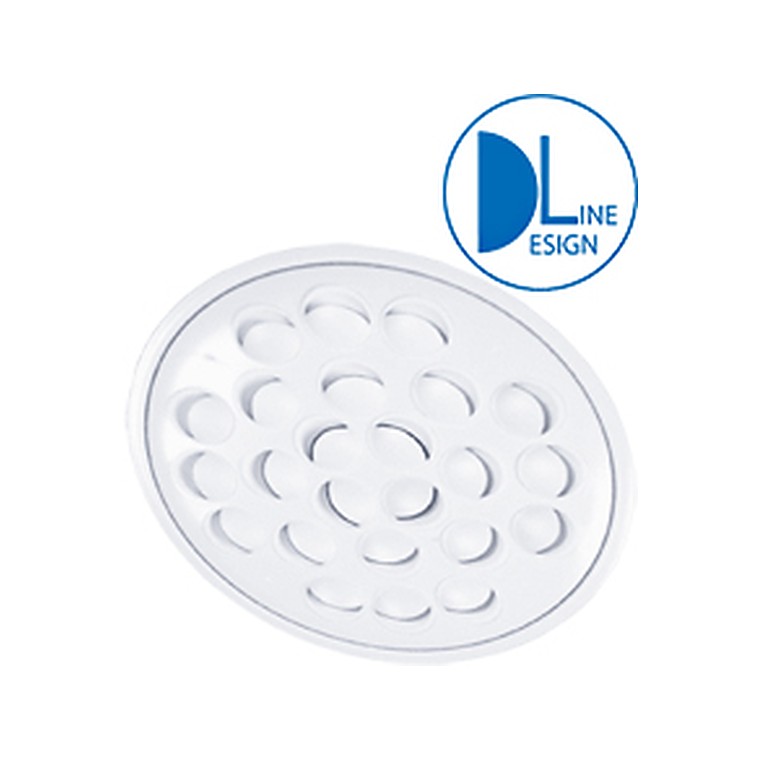

Диффузор 1DLKE представляет собой корпус с подводящим патрубком, к которому крепится круглая лицевая панель с размещенными на ней подвижными воздухораздающими ячейками. Конструкция диффузоров 1DLKE предусматривает два положения лицевой панели: с воздуховыпускной щелью высотой 12 мм по периметру изделия и без неё. Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы.
Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9010).

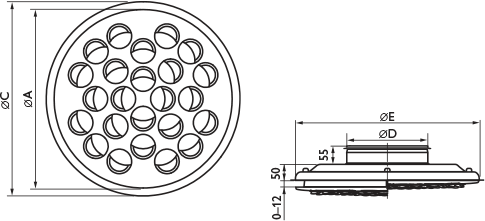

Характеристики диффузоров 1DLKE
| Модель | ØA, мм | ØC, мм | ØD, мм | ØE, мм | Вес, кг |
| 1DLKE 125 | 363 | 395 | 124 | 370 | 1,4 |
| 1DLKE 160 | 363 | 395 | 159 | 370 | 1,4 |
| 1DLKE 200 | 363 | 395 | 199 | 370 | 1,4 |
| 1DLKE 250 | 563 | 595 | 249 | 570 | 3,0 |
| 1DLKE 315 | 563 | 595 | 314 | 570 | 2,9 |
| 1DLKE 400 | 563 | 595 | 399 | 570 | 3,0 |
Характеристики диффузоров 1DLKE с камерами статического давления PLR
| Модель | ØD1, мм | ØD2, мм | H2, мм | L, мм | B, мм | K, мм | Gmin, мм |
Gmax, мм |
Вес, кг |
| 1DLKE 125 c PLR 100-125 | 99 | 125 | 170 | 320 | 320 | 120 | 270 | 300 | 3,5 |
| 1DLKE 160 c PLR 125-160 | 124 | 160 | 170 | 470 | 320 | 140 | 270 | 300 | 4,4 |
| 1DLKE 200 c PLR 160-200 | 159 | 200 | 205 | 500 | 440 | 170 | 305 | 335 | 5,4 |
| 1DLKE 250 c PLR 200-250 | 199 | 250 | 245 | 650 | 480 | 195 | 345 | 375 | 8,5 |
| 1DLKE 315 c PLR 250-315 | 249 | 315 | 295 | 700 | 570 | 225 | 395 | 425 | 9,8 |
| 1DLKE 400 c PLR 315-400 | 314 | 400 | 360 | 700 | 570 | 225 | 460 | 490 | 11,0 |
