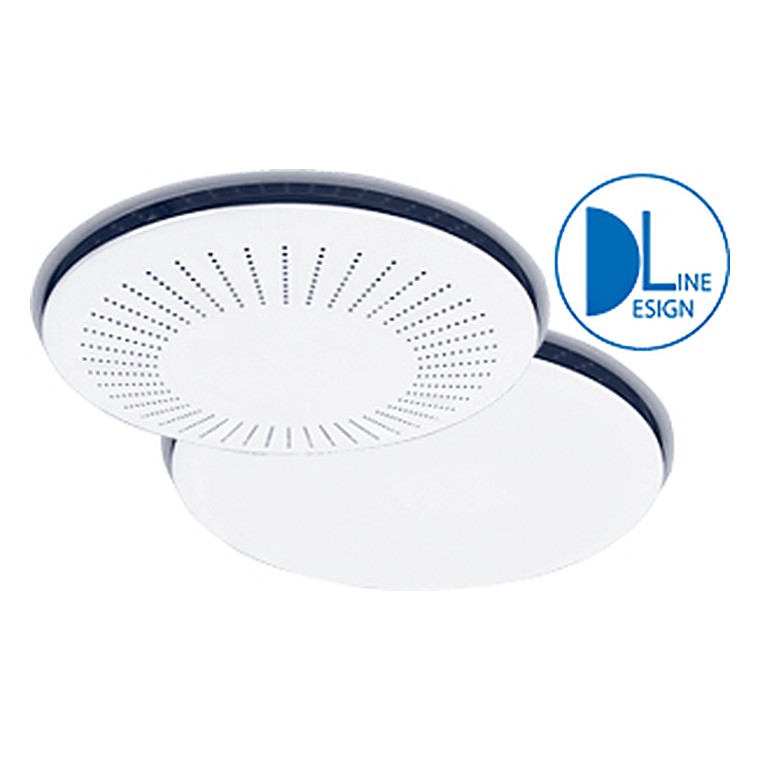

Диффузоры 1DLKA, 2DLKA
Потолочные диффузоры 1DLKA/2DLKA предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения горизонтальными воздушными струями с различной дальнобойностью.
Диффузор DLKA представляет собой корпус с подводящим патрубком, к которому крепится лицевая панель, выполненная в виде перфорированного (1DLKA) или сплошного (2DLKA) диска. Конструкция диффузоров DLKA предусматривает возможность изменения высоты воздуховыпускной щели между корпусом и лицевой панелью, которая составляет 25 мм или 40 мм.
Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы.
Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9010).
Характеристики диффузоров 1DLKA, 2DLKA
| Модель | ØA, мм | ØD, мм | H, мм | Вес, кг |
| 1(2)DLKA 125N | 363 | 124 | 12 | 1,4 |
| 1(2)DLKA 160N | 363 | 159 | 12 | 1,4 |
| 1(2)DLKA 200N | 363 | 199 | 12 | 1,4 |
| 1(2)DLKA 250N | 563 | 249 | 16 | 3,1 |
| 1(2)DLKA 315N | 563 | 314 | 16 | 3,0 |
| 1(2)DLKA 400N | 563 | 399 | 16 | 2,8 |
* Аэродинамические и аккустические характеристики диффузоров приведены для воздуховыпускной щели высотой 25 мм.
Характеристики диффузоров 1(2)DLKA c камерами статического давления PLR
| Модель | ØD1, мм | ØD2, мм | H2, мм | L, мм | B, мм | K, мм | Gmin, мм | Gmax, мм | Вес, кг |
| 1(2)DLKA 125N с PLR 100-125 | 125 | 99 | 170 | 320 | 320 | 120 | 220 | 250 | 3,5 |
| 1(2)DLKA 160N с PLR 125-160 | 160 | 124 | 170 | 470 | 320 | 140 | 220 | 250 | 4,4 |
| 1(2)DLKA 200N с PLR 160-200 | 200 | 159 | 205 | 500 | 440 | 170 | 255 | 285 | 5,4 |
| 1(2)DLKA 250N с PLR 200-250 | 250 | 199 | 245 | 650 | 480 | 195 | 295 | 325 | 8,6 |
| 1(2)DLKA 315N с PLR 250-315 | 315 | 249 | 295 | 700 | 570 | 225 | 345 | 375 | 9,9 |
| 1(2)DLKA 400N с PLR 315-400 | 400 | 314 | 360 | 700 | 570 | 225 | 410 | 440 | 10,8 |
