Дестратификаторы ДФР
Дестратификаторы ДФР предназначены для создания подвижности воздуха и уменьшения его температурного расслоения в помещениях с высокими потолками, таких как спортивные залы, торговые комплексы, вокзалы, склады, ангары, производственные цеха и т.п. Применение дестратификаторов ДФР позволяет существенно снизить затраты на обогрев помещения за счет подачи в рабочую зону скапливающегося под потолком теплого воздуха.

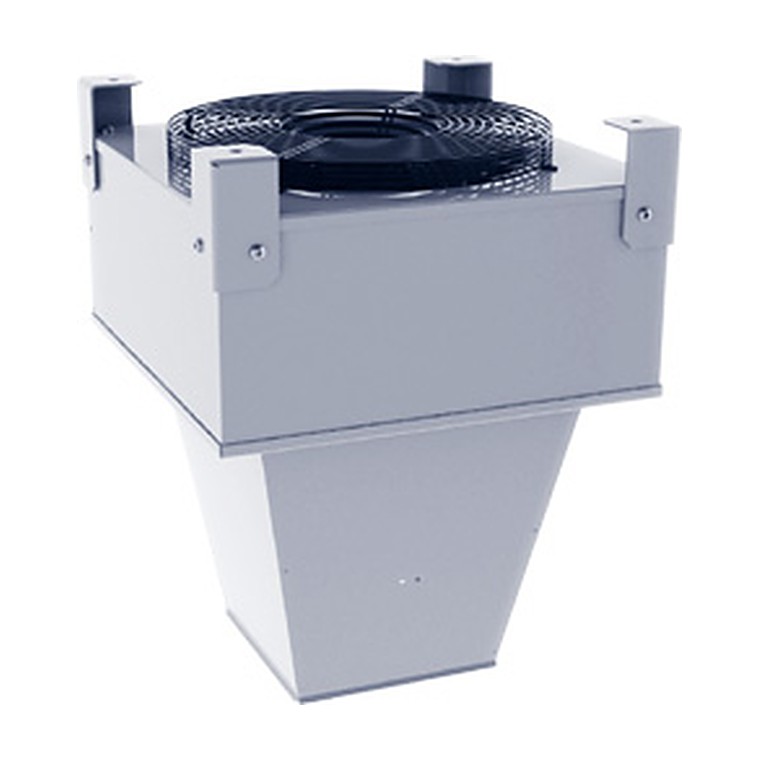

Дестратификаторы собраны в прочном стальном корпусе, оснащены защитной решёткой и воздуховыпускным соплом, обеспечивающим увеличение скорости истечения воздуха и его дальнобойности.
Дестратификатор комплектуется кронштейнами и окрашивается методом порошкового напыления в серый цвет (RAL 7047).
Регулирование скорости
Регулирование скорости дестратификаторов осуществляется в диапазоне от 0 до 100% с помощью 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключать несколько дестратификаторов при условии, что общий рабочий ток дестратификаторов не превышает номинальный ток регулятора скорости.
Защита двигателя
Все двигатели имеют встроенный термоконтакт.
Аксессуары
Регуляторы скорости, термостаты, модули управления.
Технические характеристики
| Модель | Расход воздуха., L0, м3/ч | Напр. питания, В/Гц | Потреб. мощн., Вт | Ток,А | Частота вращ., об/мин | Высота установки, м | Уровень шума, дБ(А)* | Размеры, мм | Вес, кг | Схема эл. подкл. | |||
| A | B | C | D | ||||||||||
| ДФР 300 | 1230 | 230/50 | 70 | 0,40 | 1400 | 4,5-13 | 51 | 540 | 420 | 366 | 56 | 9,0 | 1 |
| ДФР 350 | 2500 | 130 | 0,60 | 1365 | 6-19 | 53 | 540 | 480 | 426 | 56 | 12,0 | 1 | |
| ДФР 400 | 3500 | 180 | 0,85 | 1430 | 6,5-21 | 60 | 535 | 560 | 506 | 60 | 14,5 | 1 | |
| ДФР 450 | 4400 | 250 | 1,20 | 1400 | 7,5-24 | 59 | 535 | 580 | 526 | 56 | 17,0 | 1 | |
| ДФР 500 | 7000 | 760 | 3,50 | 1330 | 8-25 | 64 | 520 | 690 | 536 | 80 | 28,0 | 36 | |
* Уровень звукового давления на расстоянии 5,0 м в помещении с эквивалентной площадью звукопоглощения 30 м2, дБ(А).
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
