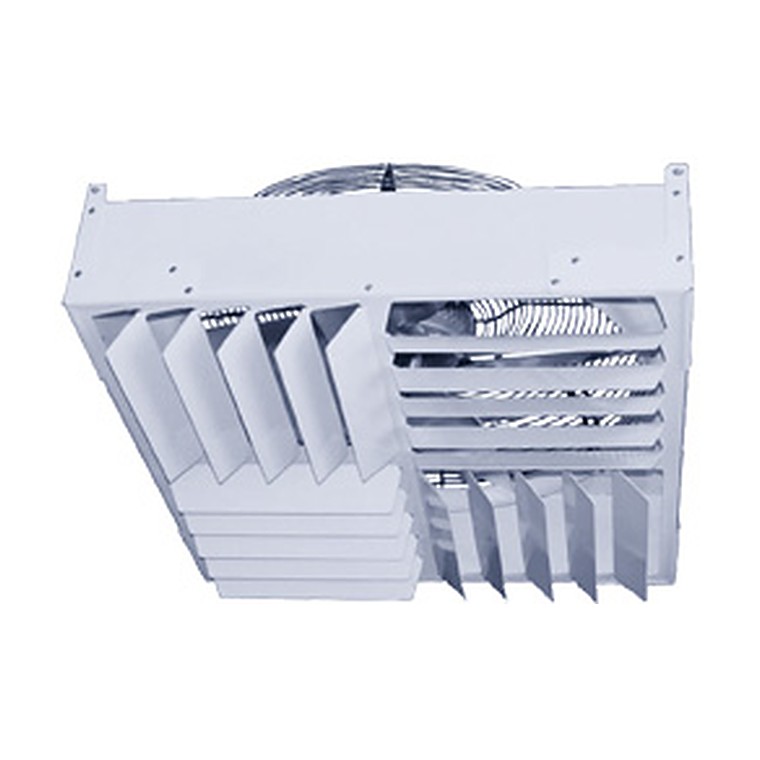

Дестратификаторы AXIA DES
Дестратификаторы AXIA DES предназначены для создания подвижности воздуха и уменьшения его температурного расслоения в помещениях с высокими потолками, таких как спортивные залы, торговые комплексы, вокзалы, склады, ангары, производственные цеха и т.п. Применение дестратификаторов AXIA DES позволяет существенно снизить затраты на обогрев помещения за счет подачи скапливающегося под потолком теплого воздуха в рабочую зону.
Дестратификаторы собраны в прочном стальном корпусе, оснащены решёткой с жалюзи, обеспечивающими оптимальное перемешивание воздушных масс. AXIA DES комплектуются встроенным термостатом для автоматического управления работой в зависимости от температуры воздуха. Степень защиты электродвигателя IP 55.
Установка
Дестратификаторы должны устанавливаться горизонтально.
Регулирование скорости
Регулирование скорости дестратификаторов осуществляется в диапазоне от 0 до 100% с помощью 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько дестратификаторов при условии, что общий рабочий ток дестратификаторов не превышает номинальный ток регулятора скорости.
Защита двигателя
Все двигатели оснащены встроенной защитой от перегрузки. При срабатывании защиты питание двигателей отключается.
Аксессуары
Регуляторы скорости, модули управления.
Технические характеристики

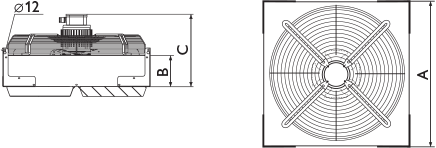

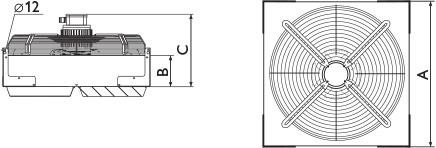

| Модель | Напря- | Ном. | Ток, | Частота | Высота | Уровень | Размеры, мм | Вес, | Cхема | ||
| жение, | мощн., | А | вращен., | установки, | шума, | кг | эл. | ||||
| В/Гц | Вт | об/мин | м | дБ(А)* | A | B | C | подкл. | |||

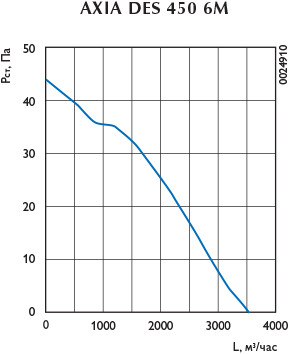

| AXIA DES 450 6M | 230/50 | 100 | 0,6 | 900 | 4–12 | 58 | 550 | 150 | 315 | 14 | 22 |
| AXIA DES 600 6M | 230/50 | 210 | 1,5 | 900 | 4–18 | 59 | 700 | 150 | 345 | 24 | 22 |
| AXIA DES 710 6M | 230/50 | 750 | 4,0 | 900 | 4–24 | 60 | 800 | 200 | 385 | 36 | 22 |
* Уровень звукового давления на расстоянии 2,0 м в помещении с эквивалентной площадью звукопоглощения 30 м2, дБ(А).
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
