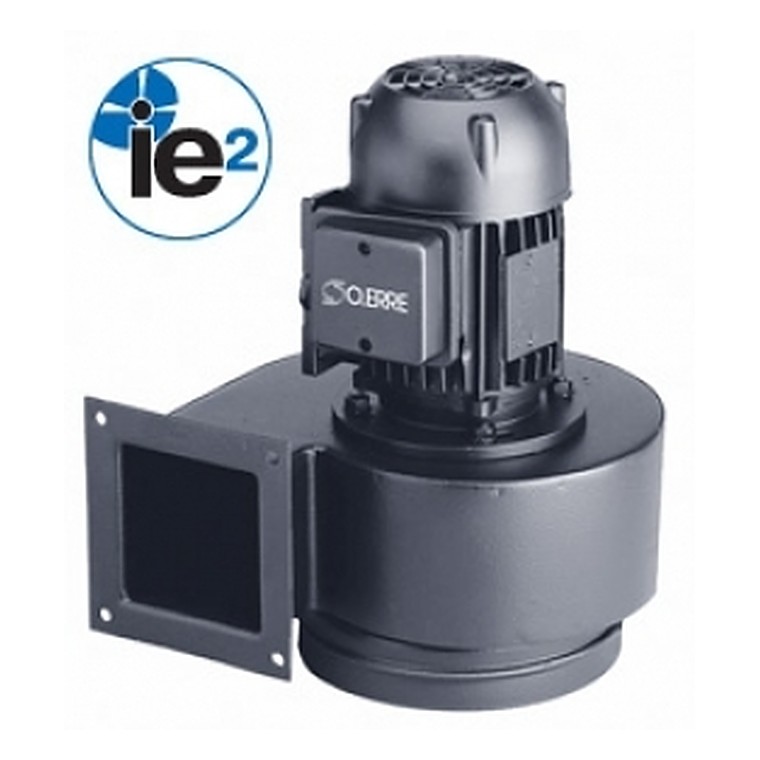

Центробежные вентиляторы CS
Центробежные вентиляторы с односторонним всасыванием CS оснащены энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми вперед лопатками. Корпус вентилятора изготавливается из стали и окрашивается в черный цвет. Стандартное положение корпуса вентилятора – CCW 360° (П 0°), конструкция вентилятора позволяет изменять положение корпуса. Исполнения с другим направлением вращения (CW) изготавливаются под заказ. Вентиляторы CS 350÷380 оснащены монтажным кронштейном. Степень защиты электродвигателя IP 55.
Преимущества вентиляторов CS
- Низкое энергопотребление: повышенный КПД двигателя снижает требования к выделенной мощности объекта и эксплуатационные расходы.
- Высокая эффективность при частичных нагрузках позволяет оптимизировать режимы работы вентиляторов и использовать частотное регулирование в широком диапазоне.
- Сниженные пусковые токи приводят к существенной экономии на электропроводке и пусковой аппаратуре.
- Меньший потребляемый ток улучшает температурный режим работы двигателя и его охлаждение при малых оборотах.
- Улучшенная эргономика за счет низкого уровня шума и вибрации.
- Длительный срок службы, высокая надежность и повышенная перегрузочная способность за счет снижения рабочей температуры двигателя.
Установка
Вентиляторы можно устанавливать в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя.
Защита двигателя
Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.
Аксессуары
Частотные преобразователи, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики
| Модель | A | B | ØC | D | E | F | G | H | Y | K | I | L | M | N | O | P | Q | R | S | T | U | ØZ × | ØХ |
| кол-во, | |||||||||||||||||||||||
| шт | |||||||||||||||||||||||
| CS 310 4M | 139 | 108 | 180 | 127 | 122 | 94 | 91 | – | 63 | 42 | 190 | – | 326 | – | – | 135 | 135 | 114 | 114 | 88 | 90 | 8,2 × 4 | – |
| CS 310 4T | 139 | 108 | 180 | 127 | 122 | 94 | 91 | – | 63 | 42 | 190 | – | 326 | – | – | 135 | 135 | 114 | 114 | 88 | 90 | 8,2 × 4 | – |
| CS 320 4M | 172 | 128 | 200 | 146 | 150 | 112 | 117 | – | 63 | 45 | 190 | – | 347 | – | – | 152 | 152 | 126 | 126 | 105 | 105 | 8,2 × 4 | – |
| CS 320 4T | 172 | 128 | 200 | 146 | 150 | 112 | 117 | – | 63 | 45 | 190 | – | 347 | – | – | 152 | 152 | 126 | 126 | 105 | 105 | 8,2 × 4 | – |
| CS 330 4T | 209 | 163 | 250 | 147 | 188 | 141 | 139 | – | 71 | 40 | 210 | – | 391 | – | – | 191 | 191 | 165 | 165 | 134 | 134 | 8,2 × 4 | – |
| CS 340 4T | 250 | 194 | 250 | 178 | 222 | 164 | 162 | – | 80 | 45 | 240 | – | 449 | – | – | 225 | 235 | 195 | 205 | 161 | 170 | 8,2 × 4 | – |
| CS 350 4T | 290 | 225 | 315 | 210 | 260 | 194 | 192 | 245 | 80 | 50 | 240 | 232 | 484 | 120 | 149 | 255 | 255 | 225 | 225 | 191 | 194 | 8,2 × 4 | 11 |
| CS 360 4T | 290 | 225 | 315 | 210 | 260 | 194 | 192 | 245 | 90 | 50 | 255 | 232 | 499 | 120 | 155 | 255 | 255 | 225 | 225 | 191 | 194 | 8,2 × 4 | 11 |
| CS 370 4T | 334 | 244 | 355 | 230 | 250 | 221 | 210 | 350 | 100 | 50 | 315 | 325 | 586 | 170 | 173 | 284 | 305 | 254 | 275 | 313 | 244 | 10,2 × 4 | 11 |
| CS 380 4T | 429 | 315 | 400 | 300 | 370 | 249 | 280 | 350 | 112 | 62 | 330 | 325 | 641 | 170 | 194 | 310 | 360 | 280 | 330 | 241 | 295 | 9,0 × 8 | 11 |
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
