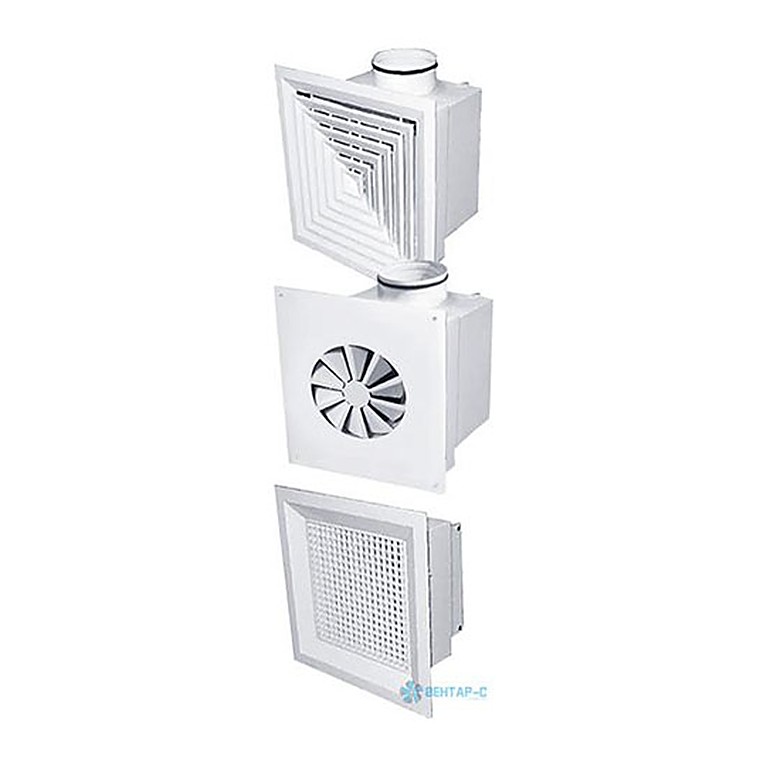

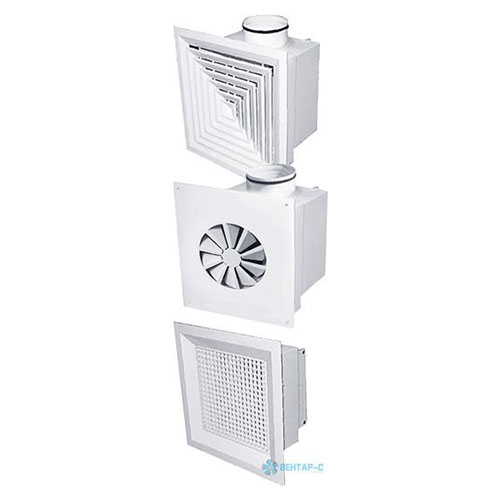

Воздухораздающие блоки с фильтрами высокой эффективности ВБД, ВБП-М и ВБС-М
Воздухораздающие блоки c фильтрами высокой эффективности (класс очистки НЕРА) предназначены для организации воздухообмена в чистых помещениях лечебных учреждений, предприятиях фармацевтической, электронной, пищевой и др. отраслях промышленности.
Воздухораздающие блоки (далее ВБ) выпускаются в 3-х исполнениях и отличаются типом панелей: с диффузорной панелью (ВБД), подающей воздух горизонтальными настилающимися (турбулентными) струями, с перфорированной (ВБП-М) и сотовой (ВБС-М) панелями, обеспечивающими вертикальную подачу воздуха ламинарным потоком. Изготавливается 4 типоразмера ВБ: 450х450, 595х595, 750х750 и 750х450 мм, в корпусе которых размещается фильтр высокой эффективности класса Н11, Н13 или Н14 толщиной 78, 150 или 300 мм, соответственно.
Воздухораздающие блоки состоят из герметичного стального сварного корпуса с подводящим боковым или торцевым патрубком круглого сечения и воздухораздающей лицевой панели. При необходимости в подводящей магистрали перед ВБ может быть установлен герметичный запорный клапан. Контроль загрязнения фильтра осуществляется с помощью установленных на корпусе специальных штуцеров для измерения статического давления до и после фильтра.
Конструкция воздухораздающего блока обеспечивает легкий доступ к фильтру и его замену путем снятия и последующей установки воздухораздающей панели. Также конструкция ВБ обеспечивает плотный прижим уплотнителя, расположенного на рамке кассетного фильтра, к поверхности ВБ, что исключает утечки воздуха из зоны “грязного” воздуха, находящегося до фильтра, в пространство помещения, минуя фильтр.
Монтаж изделий – потолочный или настенный, как правило, в подшивном пространстве. Крепление корпуса ВБ к строительным конструкциям потолка осуществляется с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса. К стенам ВБ крепятся за проушины корпуса с помощью кронштейнов. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.
