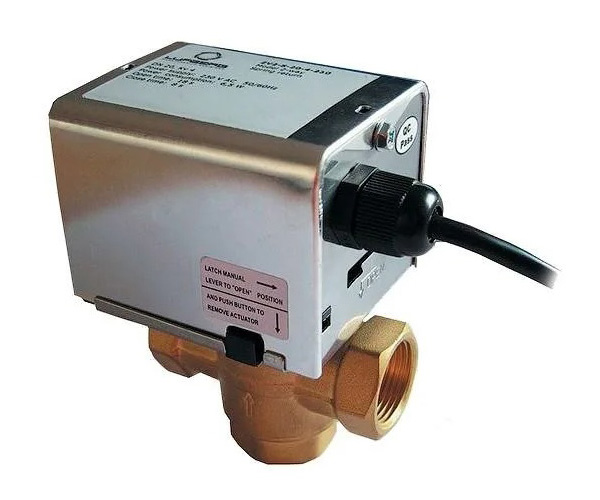

Зональные клапаны с электроприводом с возвратной пружиной ZV3-S-25-8-230
Зональные 3-х ходовые клапаны ZV3-S рекомендуются к использованию для всех систем кондиционирования и отопления с функцией безопасности на случай прерывания электроснабжения. В таких случая, пружина обеспечивает безопасное закрытие.
Пропускная способность клапана Kvs: 6,9
Конструкция: 3-ходовая.
Электропитание: 230 B
Технические характеристики
| Рабочая среда |
вода, содержание гликоля не более 50 % |
| Номинальный диаметр |
DN15, DN20, DN25 |
| Конструкция |
2-ходовые и 3-ходовые клапаны |
| Управление |
открыто/закрыто |
| Электропитание |
230 В AC |
| Потребляемая мощность |
7 Вт (во время работы) |
| Степень защиты |
IP20 |
| Время срабатывания |
25 с (открытие), 10 с (закрытие) |
| Механическое подключение |
внутренняя резьба NPT |
| Корпус клапана |
латунь |
| Вал клапана |
латунь с уплотнением из синтетического каучука (EPDM) |
| Шар клапана |
NBR (бутадиен-нитрильный каучук) |
| Максимальное давление рабочей среды |
1,6 МПа |
| Максимальный перепад давления |
DN15 = 0,2 МПа; DN20 = 0,18 МПа; DN25 = 0,15 МПа |
| Температура окружающей среды |
от 5 °C до 60 °C |
| Температура рабочей среды |
от 5 °C до 90 °C |
Таблицы
| ZV2-S |
G |
A |
B |
C |
| DN15 |
1/2″ |
70 |
86 |
22,5 |
| DN20 |
3/4″ |
79 |
90 |
22,5 |
| DN25 |
1″ |
88 |
95 |
22,5 |
| ZV3-S |
G |
A |
B |
D |
| DN15 |
1/2″ |
70 |
86 |
31,5 |
| DN20 |
3/4″ |
79 |
90 |
34 |
| DN25 |
1″ |
88 |
95 |
42 |
Размеры в мм, точность ± 1 мм
