Подробное описание
Заслонки утепленные SVA-T и SVA-G используются в качестве отсекающих или регулирующих клапанов. Заслонки разработаны для эксплуатации в условиях низких температур (до -70°С).
Принцип работы и конструкция
Заслонка утепленная SVA-T производится прямоугольного сечения. Корпус заслонки — четырехстеночный, выполненный с присоедини-
тельными фланцами. Лопатки клапана выполнены из алюминиевого профиля. Примыкание лопаток — в виде замкового уплотнения, в полости которого размещается трубчатый электронагреватель — ТЭН для временного разогрева стыка лопаток и облегчения их раскрытия в случае обмерзания. Мощность
одного ТЭН — 0,5 кВт. Количество ТЭНов рассчитывается по формуле N=k*(n+1), где n — число лопаток, к — число секций. Суммарная мощность всех ТЭНов P=0,5*N, кВт. Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. На корпусе заслонки размещается клеммная коробка для подключения систем автоматики и сигнализации (степень защиты IP 54). Заслонка утепленная SVA-G состоит из четырехстеночного корпуса, выполненного из оцинкованной стали. Лопатки выполнены из алюминиевого профиля. Примыкание лопаток выполнено в виде замкового уплотнения. Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. В конструктиве клапана используется периметральный обогрев в виде расположенного по наружному периметру клапана гибкого саморегулирующегося нагревательного кабеля, постоянно подключенного в сеть переменного тока 220В. Удельная мощность ТЭН — ЗЗВт/м. Нагревательный кабель имеет безреостатное управ- ление, не требующее дополнительной автоматической схемы управления. Кабель снаружи закрыт специальным утепленным кожухом, не выходящим за внешний габарит фланцев клапана . В качестве исполнительного механизма может использоваться электропривод. Более подробная информация
представлена на стр. 247-255. При любом варианте комплектации исполнительным механизмом клапан сохраняет работоспособность вне зависимости от пространственной ориентации. В стандартном исполнении электропривод клапана утеплен саморегулирующимся нагревательным кабелем (гибкий
ТЭН), подключающимся в сеть 220В постоянно и подогревающем электропривод в зависимости от температуры окружающей среды.
Монтаж
Монтаж заслонок в системе вентиляции осуществляется путем крепления фланцев заслонок к ответным фланцам воздуховодов и других агрегатов вентиляционных систем. Ширина фланцев заслонки З7,5 мм.

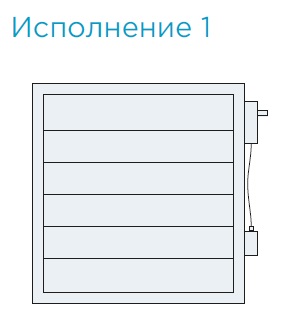

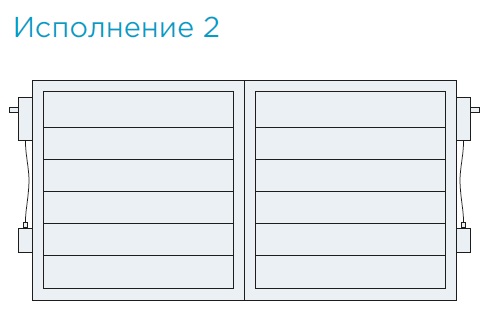

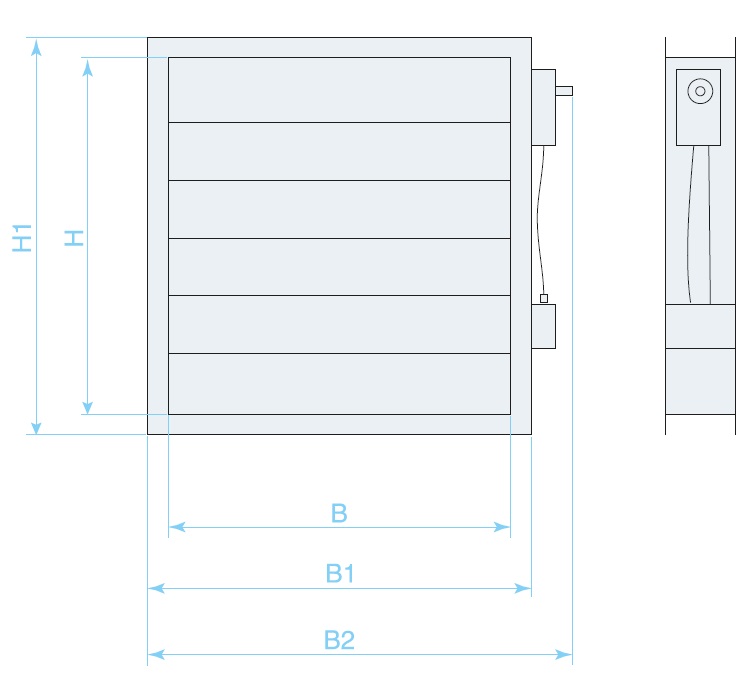

Примечания
В — ширина внутреннего сечения;
Н — высота внутреннего сечения;
В1 = В + 75 мм — ширина заслонки без привода;
Н1 = Н + 75 мм — высота заслонки без привода;
В2 = В1 + 170 мм — ширина заслонки с приводом, где 170 мм — длина штока для монтажа привода.
Минимальные изготавливаемые размеры одной заслонки — 400×300 мм. Максимальные изготавливаемые размеры одной заслонки — 3400×2000 мм. Шаг изменения размеров — 5 мм. При высоте заслонки не кратной 140 мм (за вычетом 40 мм), оставшаяся часть сечения перекрывается полосой из оцинкованной стали!
Заслонка утепленная
G—с гибким ТЭНом
T—с гладким трубчатым ТЭНом
Присоединительный размер, мм
Тип привода
R—ручной
S — <привод>—вал под указанный
электромеханический привод
<привод>—электромеханический
привод

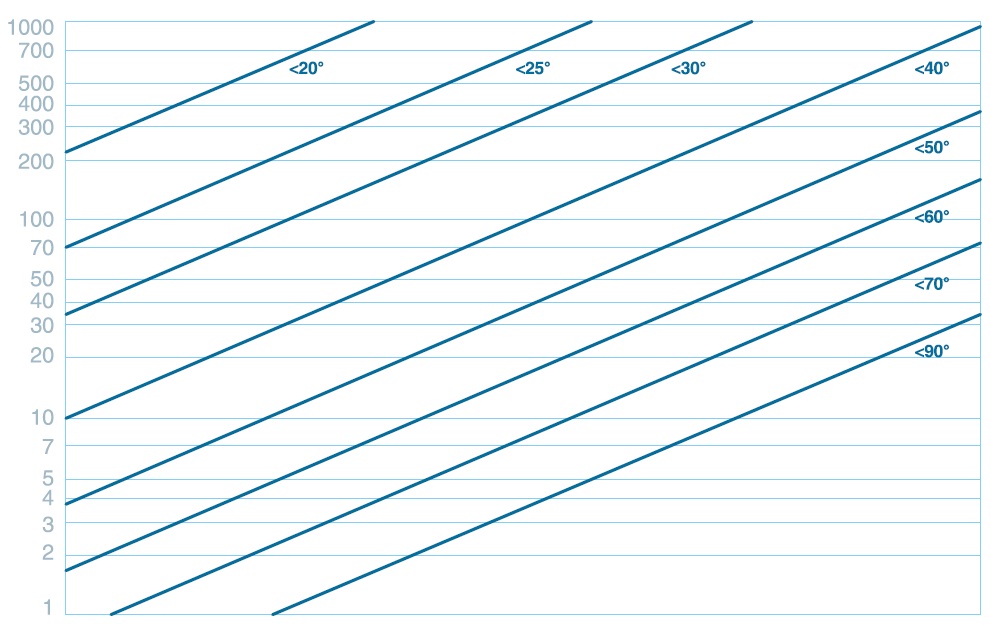

Диаграмма падений давления
При проектировании заслонок в системе вентиляции необходимо учитывать падение давления на данном элементе. Величину потерь давления можно определить по представленной диаграмме следующим образом:
1. Определяется скорость потока воздуха: v=L/(3600*b*h), где L — расход воздуха через заслонку (м×/час), b и h — соответственно ширина и высота внутреннего сечения (м).
2. Определяется угол открытия лопаток заслонки, при котором требуется определить потери давления.
3. На пересечении вертикальной линии, соответствующей определенной скорости воздуха и наклонного графика потерь давления находится точка, по которой определяются потери давления.
Масса утепленных заслонок SVA-G
| B, мм | H, мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | |
| 400 | 9,0 | 10,2 | 12,1 | 14,5 | 16,8 | 18,7 | 20,2 | 22 | 24,5 | 26,4 | 28,3 | 30,1 | 31,4 | 33,2 | 35,6 | 38,4 | 41,2 | 43,5 |
| 500 | 10,0 | 12,5 | 14,2 | 16,3 | 18,7 | 19,9 | 22,0 | 24,6 | 26,8 | 28,1 | 30,5 | 32,4 | 34,1 | 37,6 | 39,8 | 41,5 | 46,2 | 49,2 |
| 600 | 11,1 | 13,5 | 15,8 | 18,1 | 20,6 | 23,2 | 25,0 | 27,1 | 29,3 | 32,2 | 33,7 | 35,9 | 37,6 | 39,1 | 43,5 | 48,2 | 50,1 | 53,4 |
| 700 | 12,2 | 15,1 | 16,3 | 20,0 | 23,0 | 24,3 | 26,8 | 29,5 | 31,8 | 33,8 | 36,8 | 39,8 | 42,5 | 44,6 | 48,2 | 51 | 54,2 | 57,3 |
| 800 | 13,2 | 16,7 | 18,0 | 21,8 | 25,1 | 26 | 29,1 | 32,1 | 33,8 | 36,8 | 39,9 | 43,4 | 45,6 | 47,6 | 50,0 | 54,6 | 57,3 | 60,7 |
| 900 | 14,3 | 18,7 | 19,8 | 23,6 | 27,3 | 28,4 | 31,5 | 35,0 | 37,4 | 39,7 | 43,1 | 46,7 | 49,3 | 51,5 | 54,9 | 58,4 | 62,1 | 64,1 |
| 1000 | 15,4 | 20,3 | 21,2 | 25,4 | 29,4 | 31,2 | 33,8 | 37,4 | 39,6 | 42,8 | 46,2 | 50,0 | 52,1 | 55 | 58,7 | 61,3 | 65,4 | 69,4 |
| 1100 | 16,4 | 21,8 | 22,6 | 27,3 | 31,5 | 33,8 | 36,2 | 40,1 | 43,1 | 45,3 | 49,4 | 53,5 | 55,9 | 58,8 | 62,7 | 64,3 | 67,9 | 72,4 |
| 1200 | 18,7 | 23,2 | 24,1 | 29,1 | 33,7 | 35,4 | 38,6 | 42,8 | 45,4 | 48,1 | 52,5 | 56,9 | 59,7 | 62,5 | 66,6 | 68,1 | 72 | 76,2 |
| 1300 | 20,4 | 24,8 | 25,5 | 30,7 | 35,6 | 37,5 | 40,9 | 45,3 | 48,4 | 51 | 55,6 | 60,2 | 63,4 | 66,1 | 70,5 | 73,0 | 76,1 | 80,7 |
| 1400 | 22,8 | 26,1 | 26,9 | 32,8 | 37,8 | 40,1 | 43,3 | 48,0 | 52,4 | 54,1 | 58,8 | 63,9 | 65,7 | 70,0 | 74,4 | 76,0 | 80,4 | 85,1 |
| 1500 | 25,4 | 27,9 | 28,7 | 34,6 | 39,8 | 42,3 | 45,6 | 50,6 | 53,7 | 56,9 | 61,9 | 67,2 | 69,5 | 73,5 | 78,4 | 80,1 | 84,6 | 89,6 |
| 1600 | 26,4 | 30,4 | 34,7 | 36,4 | 41,9 | 46,2 | 48,1 | 53,1 | 56,1 | 60,2 | 65,0 | 70,6 | 74,5 | 76,9 | 82,3 | 84,3 | 88,7 | 94 |
| 1700 | 27,5 | 34,5 | 36,8 | 38,0 | 44,0 | 49,1 | 50,3 | 55,9 | 58,6 | 62,8 | 68,2 | 74,0 | 77,6 | 80,7 | 86,2 | 88,4 | 92,8 | 98,5 |
| 1800 | 28,6 | 37,4 | 40,2 | 47,1 | 54,3 | 59,2 | 62,4 | 69,6 | 74,5 | 77,6 | 84,9 | 92,3 | 97,2 | 103,1 | 110,0 | 114,6 | 116,3 | 119,2 |
| 1900 | 29,7 | 39,1 | 43,5 | 49,1 | 56,8 | 61,0 | 64,9 | 72,2 | 77,5 | 80,7 | 88,2 | 95,8 | 105,3 | 108 | 113,5 | 117,4 | 124,2 | 128,3 |
| 2000 | 30,8 | 40,6 | 45,7 | 50,8 | 59,0 | 63,2 | 67,5 | 75,0 | 79,9 | 83,7 | 91,5 | 99,4 | 107,4 | 115,6 | 117,6 | 122,7 | 127,4 | 138,4 |
| 2200 | 32,8 | 43,6 | 48,5 | 54,6 | 63,4 | 68,1 | 72,5 | 80,3 | 84,5 | 89,9 | 98,1 | 106,7 | 116,2 | 123,2 | 124,1 | 128,4 | 133,7 | 141,8 |
| 2400 | 37,4 | 46,4 | 51,3 | 58,2 | 67,4 | 72,3 | 77,5 | 86,0 | 91,2 | 96,0 | 104,8 | 113,5 | 122,6 | 131 | 132,2 | 137,4 | 142,3 | 151,2 |
| 2600 | 40,8 | 49,6 | 54,8 | 61,4 | 71,2 | 80,1 | 82,4 | 91,5 | 95,3 | 102,1 | 111,4 | 120,9 | 128,2 | 133,1 | 140,5 | 146,2 | 151,2 | 160,5 |
| 2800 | 45,6 | 52,2 | 57,9 | 65,6 | 75,6 | 82,3 | 86,6 | 96,0 | 104,8 | 108,3 | 117,8 | 128 | 131,5 | 140,3 | 149,1 | 152,2 | 161,0 | 170,4 |
| 3000 | 50,8 | 55,8 | 62,4 | 69,2 | 79,6 | 87,4 | 91,2 | 101,2 | 107,4 | 114,0 | 124,1 | 134,5 | 140,1 | 147,2 | 157,0 | 160,8 | 169,9 | 180,2 |
| 3200 | 52,8 | 60,8 | 67,8 | 72,8 | 83,8 | 92,4 | 96,2 | 106,2 | 112,2 | 112,3 | 120,7 | 130,4 | 139,1 | 153,9 | 165,0 | 168,8 | 177,5 | 188,4 |
| 3400 | 55,0 | 69,0 | 71,2 | 76,0 | 88,0 | 98,2 | 100,6 | 111,8 | 117,2 | 125,1 | 136,7 | 148,2 | 155,2 | 161,6 | 172,5 | 177,1 | 185,4 | 197,2 |
Масса утепленных заслонок SVA-T
| B, мм | H, мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | |
| 400 | 9,0 | 10,2 | 12,1 | 14,5 | 16,8 | 18,7 | 20,2 | 22 | 24,5 | 26,4 | 28,3 | 30,1 | 31,4 | 33,2 | 35,6 | 38,4 | 41,2 | 43,5 |
| 500 | 10,0 | 12,5 | 14,2 | 16,3 | 18,7 | 19,9 | 22,0 | 24,6 | 26,8 | 28,1 | 30,5 | 32,4 | 34,1 | 37,6 | 39,8 | 41,5 | 46,2 | 49,2 |
| 600 | 11,1 | 13,5 | 15,8 | 18,1 | 20,6 | 23,2 | 25,0 | 27,1 | 29,3 | 32,2 | 33,7 | 35,9 | 37,6 | 39,1 | 43,5 | 48,2 | 50,1 | 53,4 |
| 700 | 12,2 | 15,1 | 16,3 | 20,0 | 23,0 | 24,3 | 26,8 | 29,5 | 31,8 | 33,8 | 36,8 | 39,8 | 42,5 | 44,6 | 48,2 | 51 | 54,2 | 57,3 |
| 800 | 13,2 | 16,7 | 18,0 | 21,8 | 25,1 | 26 | 29,1 | 32,1 | 33,8 | 36,8 | 39,9 | 43,4 | 45,6 | 47,6 | 50,0 | 54,6 | 57,3 | 60,7 |
| 900 | 14,3 | 18,7 | 19,8 | 23,6 | 27,3 | 28,4 | 31,5 | 35,0 | 37,4 | 39,7 | 43,1 | 46,7 | 49,3 | 51,5 | 54,9 | 58,4 | 62,1 | 64,1 |
| 1000 | 15,4 | 20,3 | 21,2 | 25,4 | 29,4 | 31,2 | 33,8 | 37,4 | 39,6 | 42,8 | 46,2 | 50,0 | 52,1 | 55 | 58,7 | 61,3 | 65,4 | 69,4 |
| 1100 | 16,4 | 21,8 | 22,6 | 27,3 | 31,5 | 33,8 | 36,2 | 40,1 | 43,1 | 45,3 | 49,4 | 53,5 | 55,9 | 58,8 | 62,7 | 64,3 | 67,9 | 72,4 |
| 1200 | 18,7 | 23,2 | 24,1 | 29,1 | 33,7 | 35,4 | 38,6 | 42,8 | 45,4 | 48,1 | 52,5 | 56,9 | 59,7 | 62,5 | 66,6 | 68,1 | 72 | 76,2 |
| 1300 | 20,4 | 24,8 | 25,5 | 30,7 | 35,6 | 37,5 | 40,9 | 45,3 | 48,4 | 51 | 55,6 | 60,2 | 63,4 | 66,1 | 70,5 | 73,0 | 76,1 | 80,7 |
| 1400 | 22,8 | 26,1 | 26,9 | 32,8 | 37,8 | 40,1 | 43,3 | 48,0 | 52,4 | 54,1 | 58,8 | 63,9 | 65,7 | 70,0 | 74,4 | 76,0 | 80,4 | 85,1 |
| 1500 | 25,4 | 27,9 | 28,7 | 34,6 | 39,8 | 42,3 | 45,6 | 50,6 | 53,7 | 56,9 | 61,9 | 67,2 | 69,5 | 73,5 | 78,4 | 80,1 | 84,6 | 89,6 |
| 1600 | 26,4 | 30,4 | 34,7 | 36,4 | 41,9 | 46,2 | 48,1 | 53,1 | 56,1 | 60,2 | 65,0 | 70,6 | 74,5 | 76,9 | 82,3 | 84,3 | 88,7 | 94 |
| 1700 | 27,5 | 34,5 | 36,8 | 38,0 | 44,0 | 49,1 | 50,3 | 55,9 | 58,6 | 62,8 | 68,2 | 74,0 | 77,6 | 80,7 | 86,2 | 88,4 | 92,8 | 98,5 |
| 1800 | 28,6 | 37,4 | 40,2 | 47,1 | 54,3 | 59,2 | 62,4 | 69,6 | 74,5 | 77,6 | 84,9 | 92,3 | 97,2 | 103,1 | 110,0 | 114,6 | 116,3 | 119,2 |
| 1900 | 29,7 | 39,1 | 43,5 | 49,1 | 56,8 | 61,0 | 64,9 | 72,2 | 77,5 | 80,7 | 88,2 | 95,8 | 105,3 | 108 | 113,5 | 117,4 | 124,2 | 128,3 |
| 2000 | 30,8 | 40,6 | 45,7 | 50,8 | 59,0 | 63,2 | 67,5 | 75,0 | 79,9 | 83,7 | 91,5 | 99,4 | 107,4 | 115,6 | 117,6 | 122,7 | 127,4 | 138,4 |
| 2200 | 32,8 | 43,6 | 48,5 | 54,6 | 63,4 | 68,1 | 72,5 | 80,3 | 84,5 | 89,9 | 98,1 | 106,7 | 116,2 | 123,2 | 124,1 | 128,4 | 133,7 | 141,8 |
| 2400 | 37,4 | 46,4 | 51,3 | 58,2 | 67,4 | 72,3 | 77,5 | 86,0 | 91,2 | 96,0 | 104,8 | 113,5 | 122,6 | 131 | 132,2 | 137,4 | 142,3 | 151,2 |
| 2600 | 40,8 | 49,6 | 54,8 | 61,4 | 71,2 | 80,1 | 82,4 | 91,5 | 95,3 | 102,1 | 111,4 | 120,9 | 128,2 | 133,1 | 140,5 | 146,2 | 151,2 | 160,5 |
| 2800 | 45,6 | 52,2 | 57,9 | 65,6 | 75,6 | 82,3 | 86,6 | 96,0 | 104,8 | 108,3 | 117,8 | 128 | 131,5 | 140,3 | 149,1 | 152,2 | 161,0 | 170,4 |
| 3000 | 50,8 | 55,8 | 62,4 | 69,2 | 79,6 | 87,4 | 91,2 | 101,2 | 107,4 | 114,0 | 124,1 | 134,5 | 140,1 | 147,2 | 157,0 | 160,8 | 169,9 | 180,2 |
| 3200 | 52,8 | 60,8 | 67,8 | 72,8 | 83,8 | 92,4 | 96,2 | 106,2 | 112,2 | 112,3 | 120,7 | 130,4 | 139,1 | 153,9 | 165,0 | 168,8 | 177,5 | 188,4 |
| 3400 | 55,0 | 69,0 | 71,2 | 76,0 | 88,0 | 98,2 | 100,6 | 111,8 | 117,2 | 125,1 | 136,7 | 148,2 | 155,2 | 161,6 | 172,5 | 177,1 | 185,4 | 197,2 |
